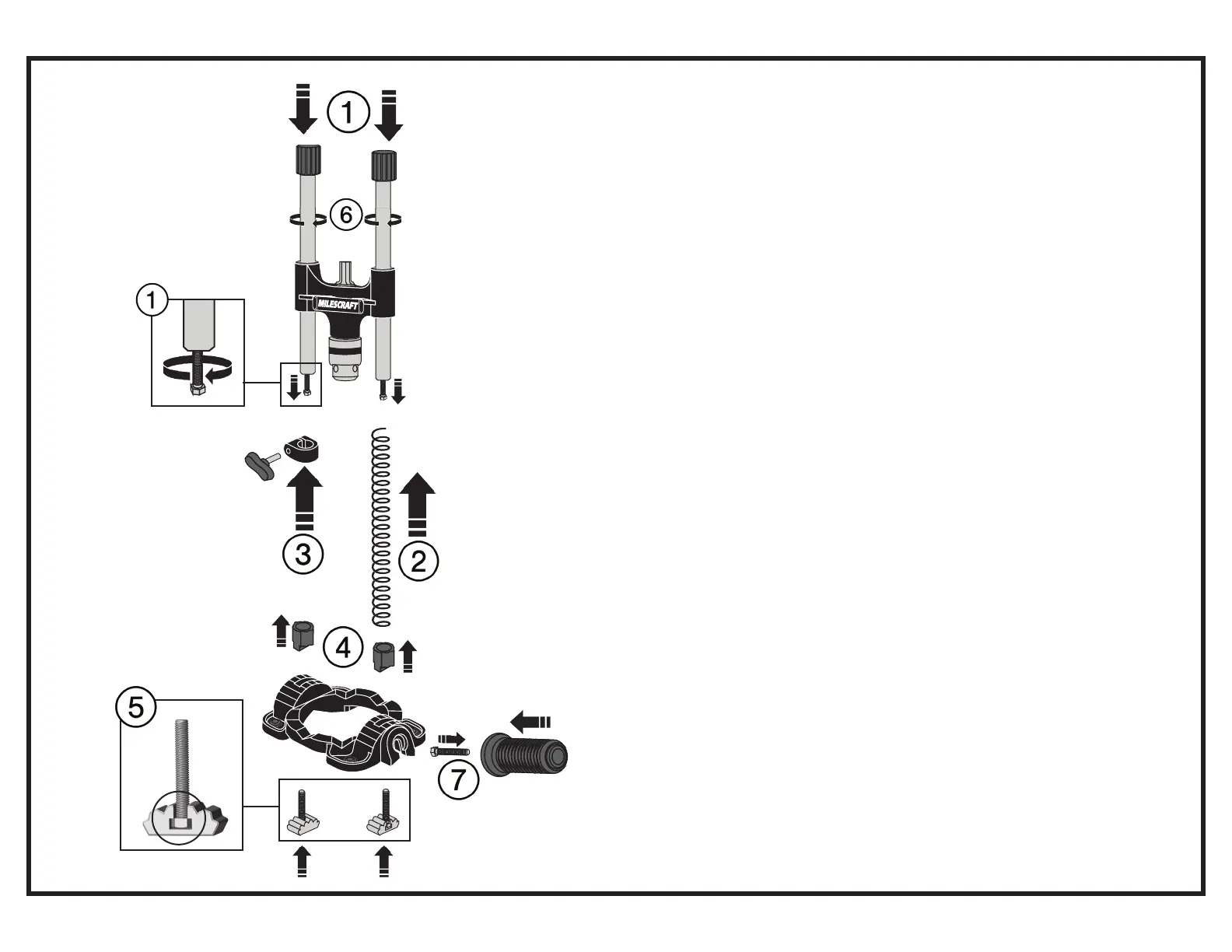

ASSEMBLY:
1Remove the two Guide Bar Bolts from the Guide Bars, Insert the two Guide Bars through the Guide Head.
2Slide the Support Spring over the Right Guide Bar.
3Insert the S-Knob into the Stop Collar and insert onto the left Guide Bar.
4Insert the two Angle Indicators onto the bottom of the Guide Bars.
5Slide a Guide Bar Bolt head into the slot on the Angle lock. Insert the Guide Bar Bolt through a slot on the Main Body,
align with a Guide Bar and turn clockwise to slightly tighten. Repeat for opposite side.
6Turn the Guide Bars Clockwise to secure them to the Main Body at the desired angle.
7Insert the Handle Screw bolt through the Slot on the right side of the Main Body.
8Align the Handle to the Handle Screw Bolt and turn Clockwise to secure.
ASSEMBLER:
1Retirez les deux boulons de la barre de guidage des barres de guidage, insérez les deux barres de guidage dans la tête
de guidage. nsérez les deux barres de guidage à travers la tête.
2Faites glisser le ressort de support sur la barre de guidage droite.
3Insérez le bouton en S dans le collier d’arrêt et insérez-le dans la barre de guidage gauche.
4Insérez les deux indicateurs d’angle au bas des barres de guidage.
5Faites glisser un boulon de barre de guidage dans la fente du verrou d’angle, placez un verrou d’angle sous le corps
principal. Insérez le boulon de la barre de guidage dans la fente du corps principal, alignez une barre de guidage et tournez
dans le sens des aiguilles d’une montre pour serrer légèrement. Répétez pour le côté opposé.
6Tournez les barres de guidage dans le sens des aiguilles d’une montre pour les fixer au corps principal à l’angle souhaité.
7Insérez le boulon de la vis de la poignée dans la fente sur le côté droit du corps principal.
8Alignez la poignée sur le boulon à vis de la poignée et tournez dans le sens des aiguilles d’une montre pour fixer.
ASAMBLEA:
1Retire los dos pernos de la barra guía de las barras guía, inserte las dos barras guía a través del cabezal guía.
2Deslice el resorte de soporte sobre la barra guía derecha.
3Inserte la perilla en S en el collarín de tope e insértela en la barra guía izquierda.
4Inserte los dos indicadores de ángulo en la parte inferior de las barras guía.
5Deslice un Perno de barra guía en la ranura del bloqueo de ángulo, coloque un bloqueo de ángulo debajo del cuerpo
principal. Inserte el perno de la barra guía a través de la ranura en el cuerpo principal, alinee una barra guía y gírela en el
sentido de las agujas del reloj para apretarla ligeramente. Repita para el lado opuesto.
6Gire las barras guía en el sentido de las agujas del reloj para asegurarlas al cuerpo principal en el ángulo deseado.
7Inserte el perno del tornillo de la manija a través de la ranura en el lado derecho del cuerpo principal.
8Alinee el mango con el tornillo del mango y gírelo en el sentido de las agujas del reloj para asegurarlo.
MONTAGE:
1Entfernen Sie die beiden Schrauben am unteren Ende der Führungsstangen und stecken die Führungsstangen durch
das Oberteil.
2Schieben Sie die Feder auf die rechte F ührungsstange.
3Drehen Sie das Gewinde des S-Gris in den Tiefenstopp und schieben ihn auf die linke Führungsstange.
4Setzen Sie die beiden Winkelanzeiger auf die unteren Enden der Führungsstangen.
5Schieben Sie einen Schraubenkopf in die seitliche Aussparung der Winkelarretierung und stecken das Gewinde durch
den Schlitz in der Grundplatte. Drehen Sie eine Führungsstange leicht auf das Gewinde. Wiederholen Sie diesen Schritt auf
der anderen Seite.
6Nachdem Sie die gewünschte Winkelposition gefunden haben, drehen Sie beide Führungsstangen fest zu.
7Wenn Sie den Handgri benutzen wollen, so setzen Sie den Kopf der Grischraube in die seitliche Aussparung in der
Grundplatte ein.
8Drehen Sie dann den Handgri fest auf die Grischraube.
© 2022 Milescraft, Inc. • U.S. Patent #736,584 • www.milescraft.com M1318MRV3 •05/22
