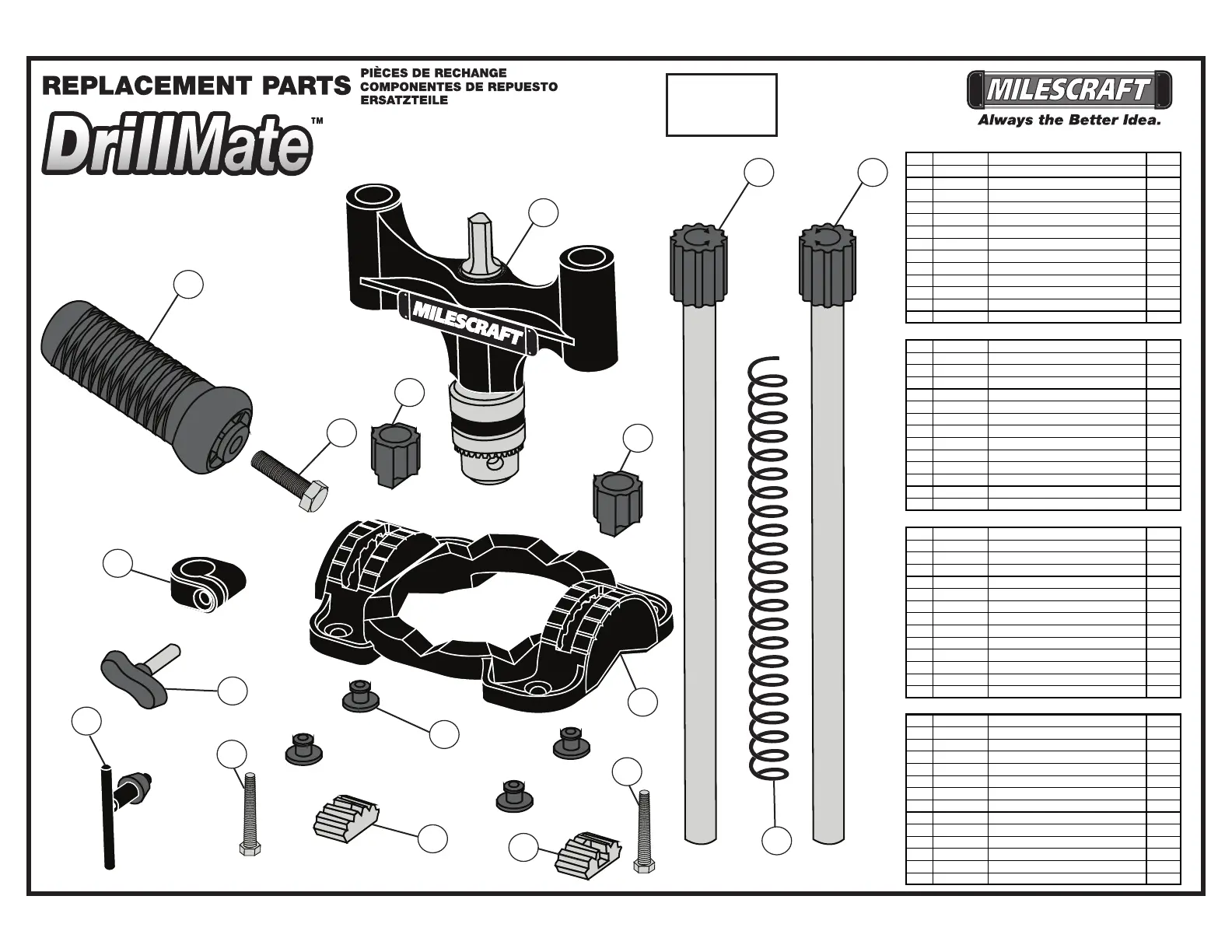

Milescraft DrillMate 1318 - Replacement Parts List

45
60
75
90
1
Deutsch-1318
Teile # Bezeichnung Menge
1 16015 Griffschraube 1
2 25011 Winkelarretierung 2
3 25012 Feder 1
4 25015 Grundplatte 1
5 34003 Winkelanzeig er 2
6 34004 Tiefenstop 1
7 34007 S-Griff, lang 1
8 40341 Gummifuß 4
9 41001 M5 x 0.8 Schraube Führungsstange 2
10 60100 Führungsstange 2
11 60101 Oberteil 1
12 60102 Handgriff 1
13 70035 Bohrfutterschlüssel 1
1
Español-1318
Comnte # Descripción Cant
1 16015 Tornillo de la manija 1
2 25011 Bloqueo de ángulo 2
3 25012 Resorte Soporte 1
4 25015 Base Principal con escala 1
5 34003 Indicado del ángulo 2
6 34004 Collarín para ajuste de profundidad 1
7 34007 Perilla tipo "S" largo 1
8 40341 Patas de Goma 4
9 41001 M5 x 0.8 Bloqueo de ángulo 2
10 60100 Barra de la guía con el botón 2
11 60101 Cabez de Guía 1
12 60102 Manija 1
13 70035 Llave del porta brocas 1
1
Français-1318
N° de pièce Description Qté
1 16015 Vis de poignée 1
2 25011 Verrou d'Angle 2
3 25012 Ressort Support 1
4 25015 Base principale avec échelle 1
5 34003 Indicateur d'Angle 2
6 34004 Arrêter Collier 1
7 34007 S-Bouton Long 1
8 40341 Pieds en Caoutchouc 4
9 41001 M5 x 0.8 Boulon de barre de guide 2
10 60100 Barre de guide avec le bouton 2
11 60101 Téte de Guide 1
12 60102 Poignée 1
13 70035 Mandrin á Clé 1
1
English-1318
Part # Description Qty
1 16015 Handle Screw 1
2 25011 Ang le Lock 2
3 25012 Support Spring 1
4 25015 Ma in Base 1
5 34003 Ang le Indicator 2
6 34004 Stop Collar 1
7 34007 Long S-Style Knob 1
8 40341 Rubber Foot 4
9 41001 M5 x 0.8 Guide Bar Bolt 2
10 60100 Guide Bar with Knob 2
11 60101 Guide Head 1
12 60102 Handle 1
13 70035 Chuck Key 1
© 2022 Milescraft, Inc. • U.S. Patent #736,584 • www.milescraft.com M1318MRV2 • 05/22
8
®
Model
Modèle
Modelo
Modell
1318
1
2
2
3
4
5
5
6
7
8
9
9
10 10
11
12
13
