18
la herramienta. La tabla que aquí se ilustra sirve de
guía para la adecuada selección de la extensión.
Mientras menor sea el número del calibre del cable,
mayor será la capacidad del mismo. Por ejemplo,
un cable calibre 14 puede transportar una corriente
mayor que un cable calibre 16. Cuando use mas
de una extensión para lograr el largo deseado,
asegúrese que cada una tenga al menos, el mínimo
tamaño de cable requerido. Si está usando un cable
de extensión para mas de una herramienta, sume
los amperes de las varias placas y use la suma para
determinar el tamaño mínimo del cable de extensión.
Guías para el uso de cables de extensión
•Si está usando un cable de extensión en sitios al
aire libre, asegúrese que está marcado con el sujo
“W-A” (“W” en Canadá) el cual indica que puede ser
usado al aire libre.
• Asegúrese
que su cable de extensión está correcta-
mente cableado y en buenas condiciones eléctricas.
Cambie siempre una extensión dañada o hágala repa-
rar por una persona calicada antes de volver a usarla.
Proteja su extensión eléctrica de objetos cortantes,
calor excesivo o areas mojadas.
Calibre mínimo recomendado para
cables de extensiones eléctricas*
Amperios
(En la placa)
Largo de cable de Extensión en (m)
7,6 12,2 22,8 30,4 45,7 60,9
0 - 5,0
5,1 - 8,0
8,1 - 12,0
12,1 - 15,0
15,1 - 20,0
16
16
14
12
10
16
16
14
12
10
16
14
12
10
10
14
12
10
10
--
12
10
--
--
--
12
--
--
--
--
*Basado en limitar la caída en el voltaje a 5 volts al 150%
de los amperios.
TIERRA
ADVERTENCIA
Puede haber riesgo de des-
carga eléctrica si se conecta
el cable de conexión de puesta a tierra incor-
rectamente. Consulte con un electricista certi-
cado si tiene dudas respecto a la conexión de
puesta a tierra del tomacorriente. No modique
el enchufe que se proporciona con la herra-
mienta. Nunca retire la clavija de conexión de
puesta a tierra del enchufe. No use la herra-
mienta si el cable o el enchufe está dañado. Si
está dañado antes de usarlo, llévelo a un centro
de servicio MILWAUKEE para que lo reparen. Si
el enchufe no se acopla al tomacorriente, haga
que un electricista certicado instale un toma-
corriente adecuado.
Herramientas con conexión a tierra
(Enchufes de tres terminales)
Las herramientas marcadas con la frase “Se requi-
ere conexión de puesta a tierra” tienen un cable
de tres hilo y enchufes de conexión de puesta a
tierra de tres clavijas. El enchufe debe conectarse
a un tomacorriente debidamente conectado a tierra
(véase la Figura A). Si la herramienta se averiara o
no funcionara correctamente, la conexión de puesta
a tierra proporciona un trayecto de baja resistencia
para desviar la corriente eléctrica de la trayectoria
del usuario, reduciendo de este modo el riesgo de
descarga eléctrica.
La clavija de conexión de puesta a tierra en el
enchufe está conectada al sistema de conexión de
puesta a tierra de la herramienta a través del hilo
verde dentro del cable. El hilo verde debe ser el único
hilo conectado al sistema de conexión de puesta a
tierra de la herramienta y nunca se debe unir a una
terminal energizada.
Su herramienta debe estar enchufada en un tomacor-
riente apropiado, correctamente

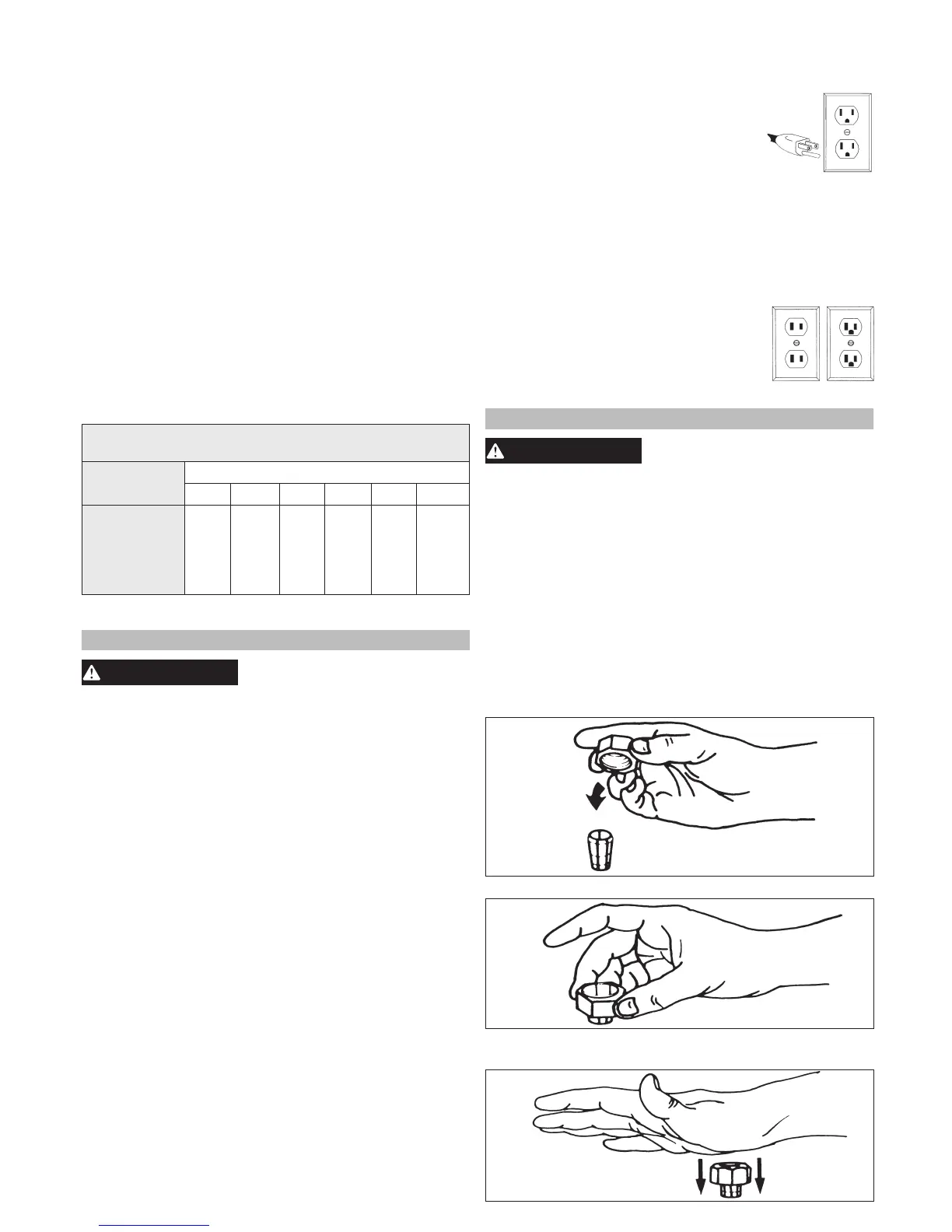

Fig. A
instalado y conectado a tierra según
todos los códigos y reglamentos. El
enchufe y el tomacorriente deben
asemejarse a los de la Figura A.
Herramientas con doble aislamiento
(Dos puntas enchufes)
Las herramientas marcadas con “Doble aislamiento”
no requieren conectarse “a tierra”. Estas herramien-
tas tienen un sistema aislante que satisface los es-
tándares de OSHA y llena los estándares aplicables
de UL (Underwriters Laboratories), de la Asociación
Canadiense de Estándares (CSA)
Fig. B
Fig. C
y el Código Nacional de Electricidad.
Las herramientas con doble aisla-
miento pueden ser usadas en cualqui-
era de los toma corriente de 120 Volt
mostrados en las Figuras B y C.
ENSAMBLAJE
ADVERTENCIA
Para reducir el riesgo de una
lesión, desconecte siempre
la herramienta antes de jar o retirar accesorios,
o antes de efectuar ajustes. Utilice sólo los ac-
cesorios especícamente recomendados. El uso
de otros accesorios puede ser peligroso.
Instalación de las placas metálicas circulares
Los recticadores de matrices MILWAUKEE cuentan
con una placa metálica circular especial y su tuerca
correspondiente. La placa se tiene que jar a la
tuerca antes de instalar el ensamblaje de la placa
de la herramienta. Asegúrese de que el tamaño de
la placa corresponda con el tamaño del mandril de
tren de ruedas que se utilizará.
1. Para ensamblar, coloque la placa en una super-
cie plana y coloque la tuerca en la placa.
2. Coloque la tuerca direcatmente en la placa.
3. Ajuste la placa y la tuerca presionando el ensam-
blaje con la mano.
