UL Listing Mark pour
Canada et États-unis
Los Estándares Mexicanos
de la Seguridad
CORDONS DE RALLONGE
Si l’emploi d’un cordon de rallonge est nécessaire,
un cordon à trois ls doit être employé pour les outils
mis à la terre. Pour les outils à double isolation, on
peut employer indiéremment un cordon de rallonge
à deux ou trois ls. Plus la longueur du cordron entre
l’outil et la prise de courant est grande, plus le calibre
du cordon doit être élevé. L’utilisation d’un cordon de
rallonge incorrectement calibré entraîne une chute
de voltage résultant en une perte de puissance qui
risque de détériorer l’outil. Reportez-vous au tableau
ci-contre pour déterminer le calibre minimum du cor-
don. Moins le calibre du l est élevé, plus sa conduc-
tivité est bonne. Par exemple, un cordon de calibre
14 a une meilleure conductivité qu’un cordon de
calibre 16. Lorsque vous utilisez plus d’une rallonge
pour couvrir la distance, assurez-vous que chaque
cordon possède le calibre minimum requis. Si vous
utilisez un seul cordon pour brancher plusieurs outils,
additionnez le chire d’intensité (ampères) inscrit sur
la che signalétique de chaque outil pour obtenir le
calibre minimal requis pour le cordon.
Directives pour l’emploi des
cordons de rallonge
• Si vous utilisez une rallonge à l’extérieur, assurez-
vous qu’elle est marquée des sigles « W-A »(« W »
au Canada) indiquant qu’elle est adéquate pour
usage extérieur.
• Assurez-vous que le cordon de rallonge est cor-
rectement câblé et en bonne condition. Remplacez
tout cordon derallonge détérioré ou faites-le
remettre en état par une personne compétente
avant de vous en servir.
• Tenez votre cordon de rallonge à l’écart des objets
ranchants, des sources de grande chaleur et des
endroits humides ou mouillés.
Calibres minimaux recommandés
pour les cordons de rallonge*
Fiche
signalétique
Ampères
Longueur du cordon de rallonge (m)
7,6 12,2 22,8 30,4 45,7 60,9
0 - 5,0
5,1 - 8,0
8,1 - 12,0
12,1 - 15,0
15,1 - 20,0
16
16
14
12
10
16
16
14
12
10
16
14
12
10
10
14
12
10
10
--
12
10
--
--
--
12
--
--
--
--
* Basé sur sur une chute de voltage limite de 5 volts à
150% de l’intensité moyenne de courant.
LISEZ ATTENTIVEMENT CES
INSTRUCTIONS ET CONSERVEZ-
LES POUR LES CONSULTER
AU BESOIN.

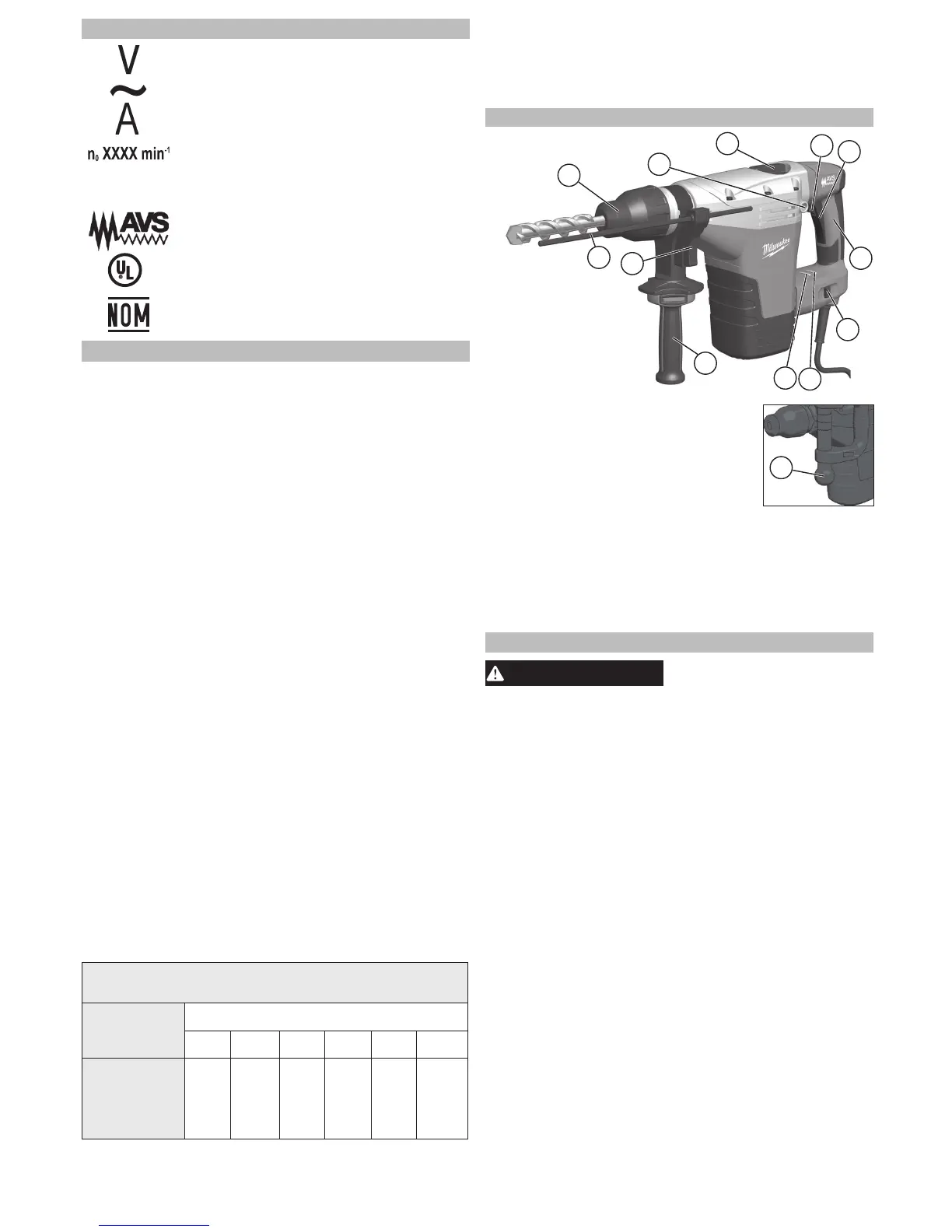

DESCRIPTION FONCTIONNELLE
2
1
3
5
4
9
11
6
7
8
10
12
13
1. Porte-embout
2. Prise de poignée
latérale arrière
3. Levier sélecteur
de mode
4. Bouton de verrouillage de la
gâchette (5446-21 seulement)
5. Détente
6. Poignée
7. Contrôle de la vitesse de
percussion
8. Voyant d’alimentation
9. Avertisseur d’entretien
10.Poignée latérale
11.Bille de la poignée latérale (5446-21 seulement)
12.Vis de xation
13.Jauge de profondeur
MISE A LA TERRE
Si le l de mise à la terre
est incorrectement rac-
cordé, il peut en résulter des risques de choc
électrique. Si vous n’êtes pas certain que la prise
dont vous vous servez est correctement mise à
la terre, faites-la vérifier par un électricien.
N’altérez pas la fiche du cordon de l’outil.
N’enlevez pas de la che, la dent qui sert à la
mise à la terre. N’employez pas l’outil si le cordon
ou la che sont en mauvais état. Si tel est le cas,
faites-les réparer dans un centre-service
MILWAUKEE accrédité avant de vous en servir.
Si la che du cordon ne s’adapte pas à la prise,
faites remplacer la prise par un électricien.
Outils mis à la terre (Trois ches à broches)
Les outils marqués « Mise à la terre requise » sont
pourvus d’un cordon à trois ls dont la che a trois
dents. La che du cordon doit être branchée sur une
prise correctement mise à la terre (voir Figure A). De
cette façon, si une défectuosité dans le circuit élec-
trique de l’outil survient, le relais à la terre fournira
un conducteur à faible résistance pour décharger le
courant et protéger l’utilisateur contre les risques de
choc électrique.
La dent de mise à la terre de la che est reliée au
système de mise à la terre de l’outil via le l vert
du cordon. Le l vert du cordon doit être le seul l
raccordé à un bout au système de mise à la terre
de l’outil et son autre extrémité ne doit jamais être
raccordée à une borne sous tension électrique.
