13
6. Conexión del Sistema

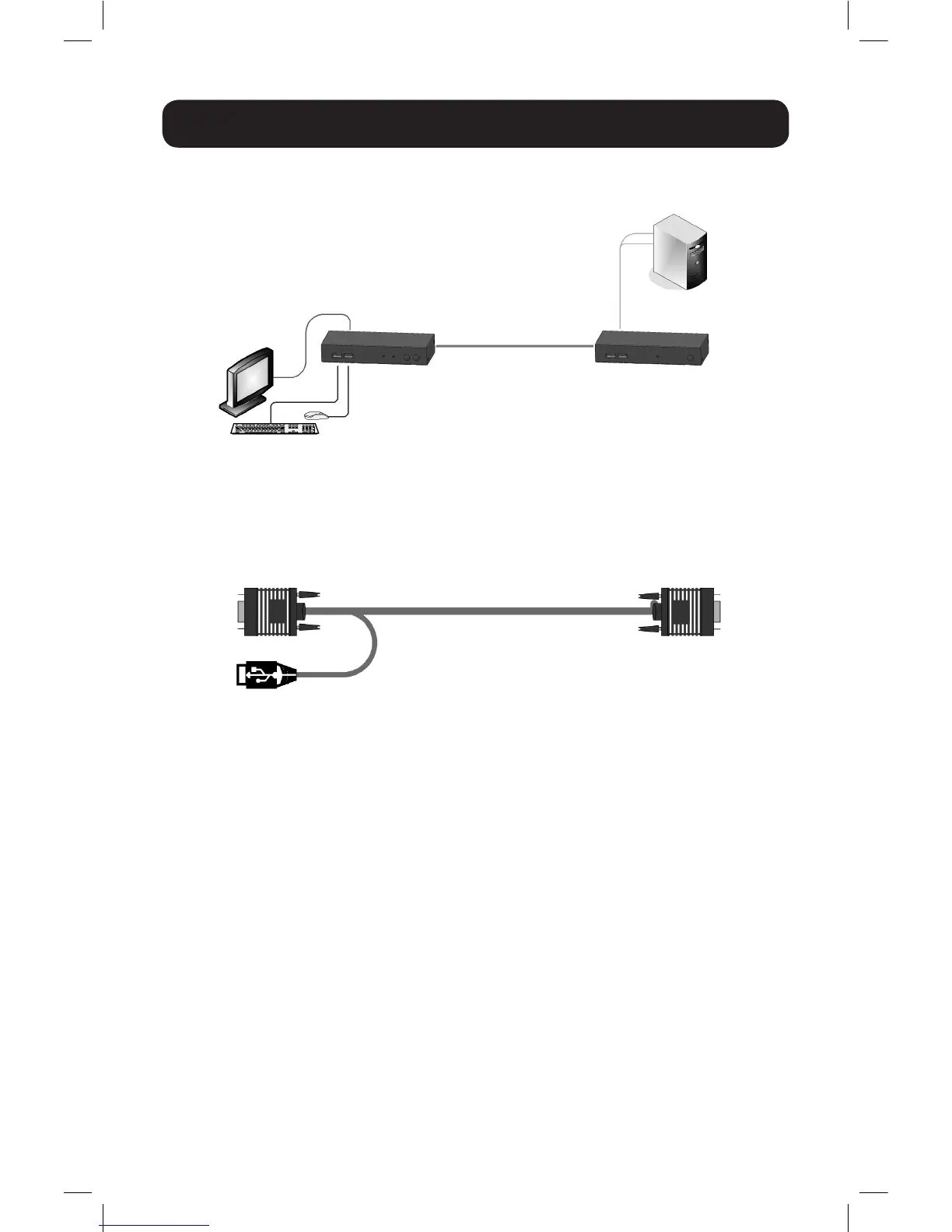

Figura 6-1: Extensor KVM USB como extensor
Figura 6-2: Cable VGA + USB
Al usar el sistema como extensor, conecte el sistema como se muestra en la Figura
6-1. Las conexiones se explican a continuación.
UnidadReceptor
Cable Cat5 - 152 m
[500 pies]
Posición
Extendida de Usuario
Cable
VGA + USB
6.1 Conexión del Transmisor
Conecte un Cable VGA + USB (Figura 6-2) al Transmisor y una computadora.
Conecte el conector HD15 al puerto de la Computadora del Transmisor y conecte los
conectores VGA y USB al Monitor y puertos USB de la computadora local.
6.2 Conexión de una Estación de Trabajo KVM al
Receptor
Conecte una estación de trabajo KVM al Receptor. Conecte un teclado y mouse a los
puertos de teclado y mouse del Receptor. Conecte un monitor al puerto de monitor del
Receptor.
6.3. Conexión del Cable del Sistema
Conecte el cable FTP Cat5 / Cat6 / Cat7 del sistema a los puertos de sistema del
Transmisor y Receptor.
6.4 Conexión a la Fuente de Alimentación
El Transmisor recibe su alimentación de la computadora conectada y generalmente
no necesita una fuente de alimentación externa. Sin embargo, cuando el Transmisor
esté conectado a un KVM, puede necesitar una fuente de alimentación externa. Si
se necesita energía adicional, use un 0DT60001-AC-INT (no incluido, compre por
separado).
Conecte el Receptor a la energía de la red pública con la fuente de alimentación
externa suministrada.
17-04-194-9336F4.indb 13 5/1/2017 3:05:27 PM
