30
7. Система ретрансляции с опциональным
компьютером на позиции приемного модуля
8. Система "ретранслятор + КВМ-переключатель" с
опциональным компьютером на позиции приемного модуля
Компьютер может быть подключен в позиции приемного модуля. В этом случае с позиции приемного модуля может осуществляться
управление локальным компьютером или компьютером, расположенным на позиции передающего модуля (рис. 7-1).
КВМ-переключатель может быть подключен в позиции приемного модуля. В этом случае с позиции приемного
модуля может осуществляться управление локальным компьютером или любым компьютером, подключенным
к КВМ-переключателю на позиции передающего модуля (рис. 8-1).
Порядок подключения аналогичен изложенному выше с добавлением компьютера, подключаемого к приемному
модулю следующим образом:
Подключите кабель VGA + USB к приемному модулю и компьютеру. Подключите разъем HD15 к компьютерному
порту приемного модуля, а разъемы VGA и USB ― к монитору компьютера и портам USB.
Порядок подключения аналогичен изложенному выше с добавлением КВМ-переключателя, подключаемого к
передающему модулю следующим образом:
Подключите кабель VGA + USB к передающему модулю и КВМ-переключателю. Подключите разъем HD15 к
компьютерному порту передающего модуля, а разъемы VGA и USB ― к монитору КВМ-переключателя и портам
USB.
Передающий модуль
Передающий модуль
КВМ-
переключатель
Приемный модуль
Приемный модуль
Кабель Cat5, длина
150 м
Опциональный ПК
Опциональный ПК
Кабель Cat5, длина
150 м
Позиция
удаленного
пользователя
Позиция
удаленного
пользователя
Позиция
локального
пользователя
Позиция
локального
пользователя

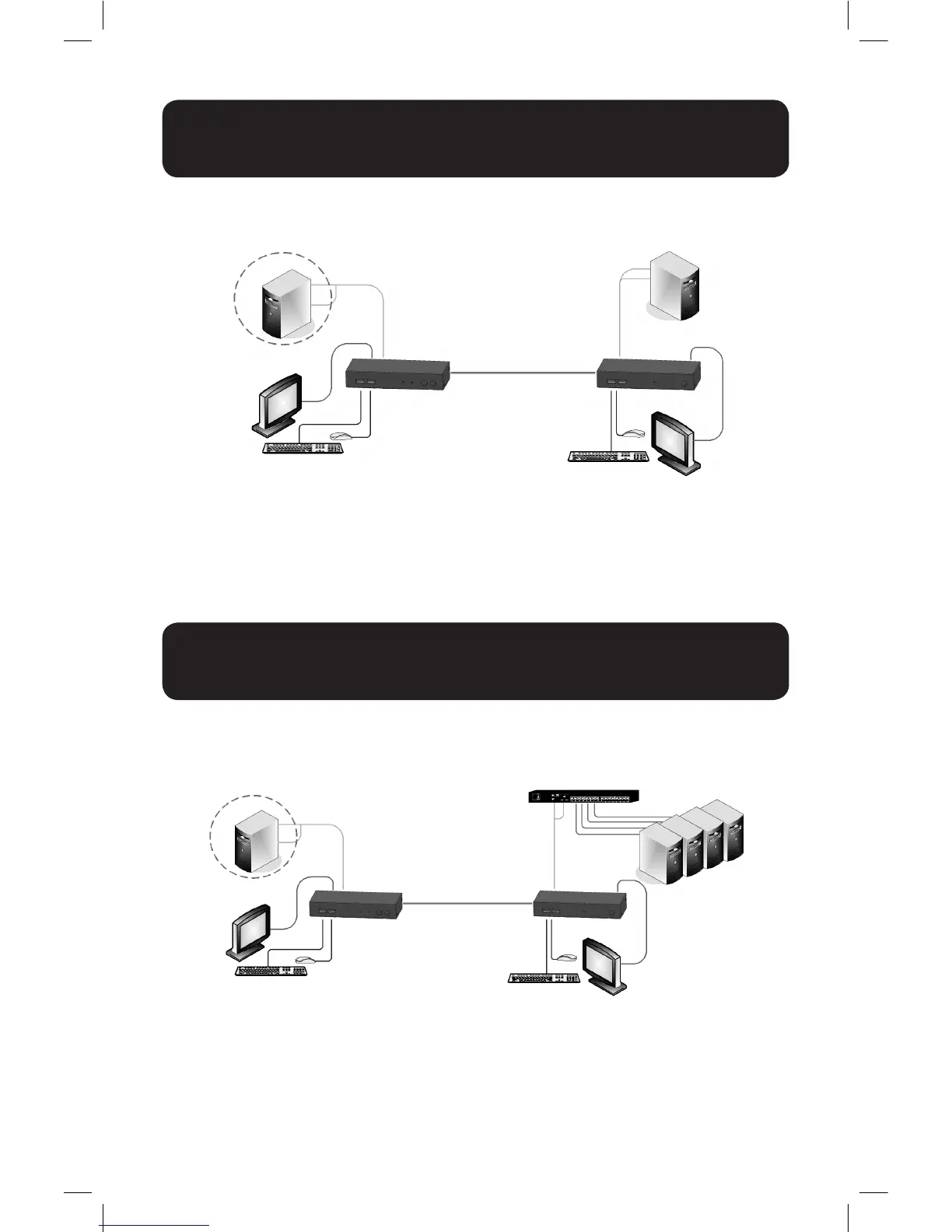

Рис. 7-1. Система ретрансляции с опциональным компьютером на позиции приемного модуля
Рис. 8-1. Система "ретранслятор + КВМ-переключатель" с опциональным компьютером на позиции приемного модуля
