48 | minnkotamotors.com
©2015 Johnson Outdoors Marine Electronics, Inc.

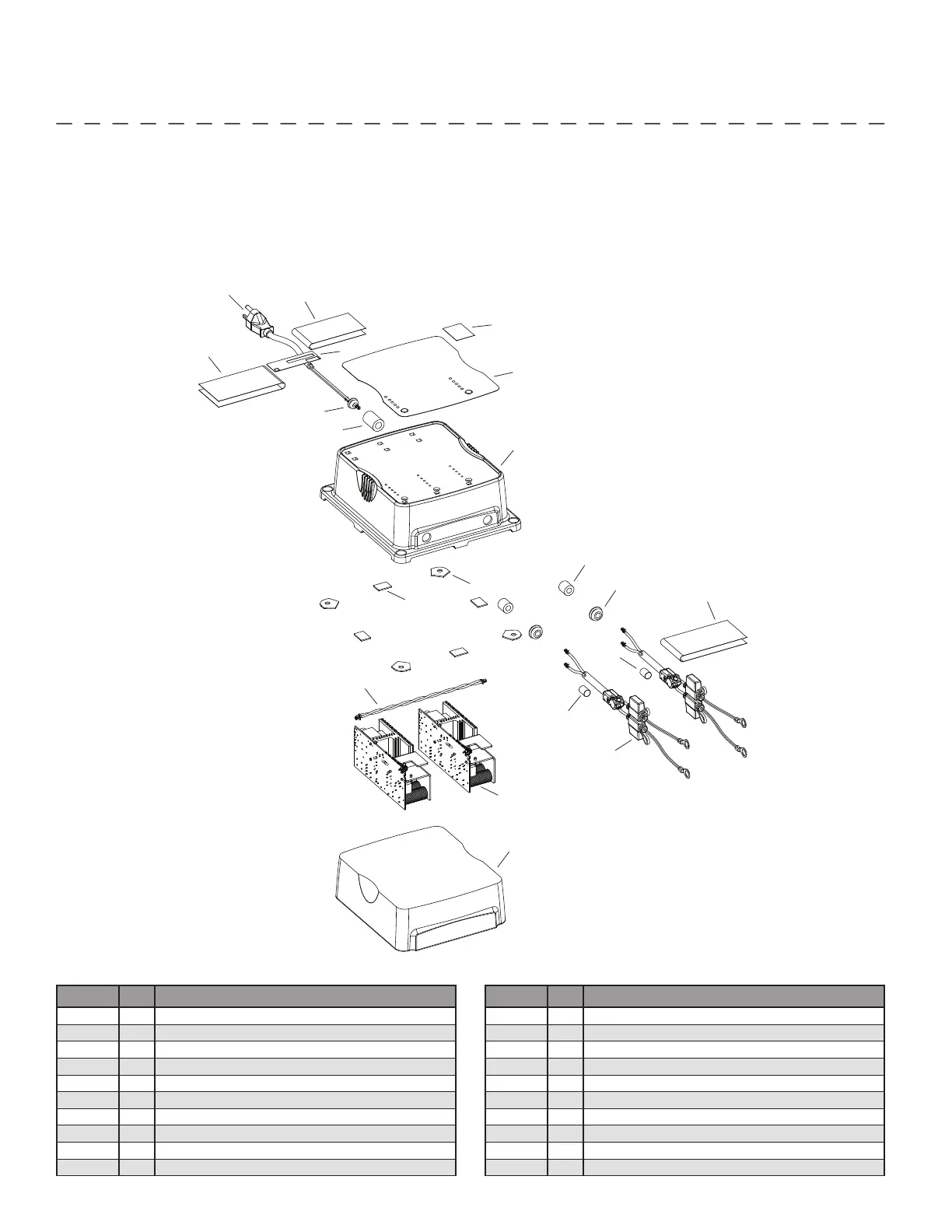

SCHÉMA ET LISTES DES PIÈCES
ITEM QTY DESCRIPTION
1 1 AUTOCOLLANT DU NUMÉRO DE SÉRIE - CORDON
2 4 ANNEAU
3 4 PAD DE MONTAGE ROND EN CAOUTCHOUC
4 2 PAD DE MONTAGE EN CAOUTCHOUC CARRÉ
5 1 ANNEAU
6 2 CORDON DE SORTIE
7 1 CORDON D’ENTRÉE, 18 AWG
8 2 PLAQUETTE D’ASSEMBLAGE
9 1 PLAQUETTE D’ENROBAGE
10 1 AUTOCOLLANT DE MISE EN GARDE RELATIVE À L’ENTRÉE
9
8
2
3
6
13
10
7
14
1
12
11
15
17
4
5
16
19
18
20
MK212PC / MK220PC
Cette page fournit les instructions de MinnKota en conformité avec la directiveDEEE. Le chargeur ne
doit pas être démonté, mais les cordons peuvent être coupés et retirés. Pour plus d’informations sur
l’endroit où vous devez disposer de vos déchets d’équipements pour le recyclage et la récupération et/
ou selon les exigences de votre État membre de l’Union européenne, veuillez contacter votre détaillant
ou le distributeur duquel vous avez acheté votre produit.
Liste non exhaustive des outils requis: Coupe-fi ls.
ITEM QTY DESCRIPTION
11 1 AUTOCOLLANT BANC 1
12 1 AUTOCOLLANT BANC 2
13 1 AUTOCOLLANT RECOUVRANT RELATIF AU TYPE DE BATTERIE
14 1 AUTOCOLLANT
15 1 AUTOCOLLANT DE CODE D’ERREUR
16 1 AUTOCOLLANT DE MISE EN GARDE
17 1 COUVERCLE CHARGEURS
18 1 PLAQUETTE DE RACCORDEMENT C.A.
19 1 PERLE EN FERRITE
20 2 PERLE EN FERRITE
