Minuteman E14B - Componentes de la Máquina

E14
OPERATING MANUAL V03
MINUTEMAN INTERNATIONAL INC.
14N845 U.S. Route 20
Pingree Grove, Illinois 60140
www.minutemanintl.com
42
INFORMACIONES
Conctructor
MINUTEMAN INTERNATIONAL INC.
Tipo de máquina
FREGADORA
Modelo
E14B – E14220 – E14115
Número de serie
YY WW 0000
Peso Bruto / Peso Neto
Version batería 75,5 kg - 166 lb (con batería) / 49 kg - 108 lb
Version con cable 49 kg - 108 lb / 40 kg - 88 lb
Tensión de alimentación
12 V DC (B)
220 V DC (E)
115 V DC (E)
Potencia máxima
490 W (B)
500 W (E)
Pendiente máxima
2 %
Grado de protección
IP 22 (B)
IP 23 (E)
Las descripciones contenidas en la presente publicación no se entienden vinculantes. MINUTEMAN INTERNATIONAL
INC. pues se reserva el derecho de aportar en cualquier momento, las eventuales modificaciones a órganos, detalles,
suministros de accesorios, que ella cree conveniente por una mejoría o por cualquiera exigencia de carácter
constructivo o comercial.
La reproducción también parcial de los textos y los dibujos, contenidos en el presente catálogo, es prohibido a los
sentidos de ley.
MINUTEMAN INTERNATIONAL INC. se reserva el derecho a aportar modificaciones de carácter técnico e/o de
dotación.
Las imágenes son de pura referencia y no vinculantes en términos de diseño y dotación.

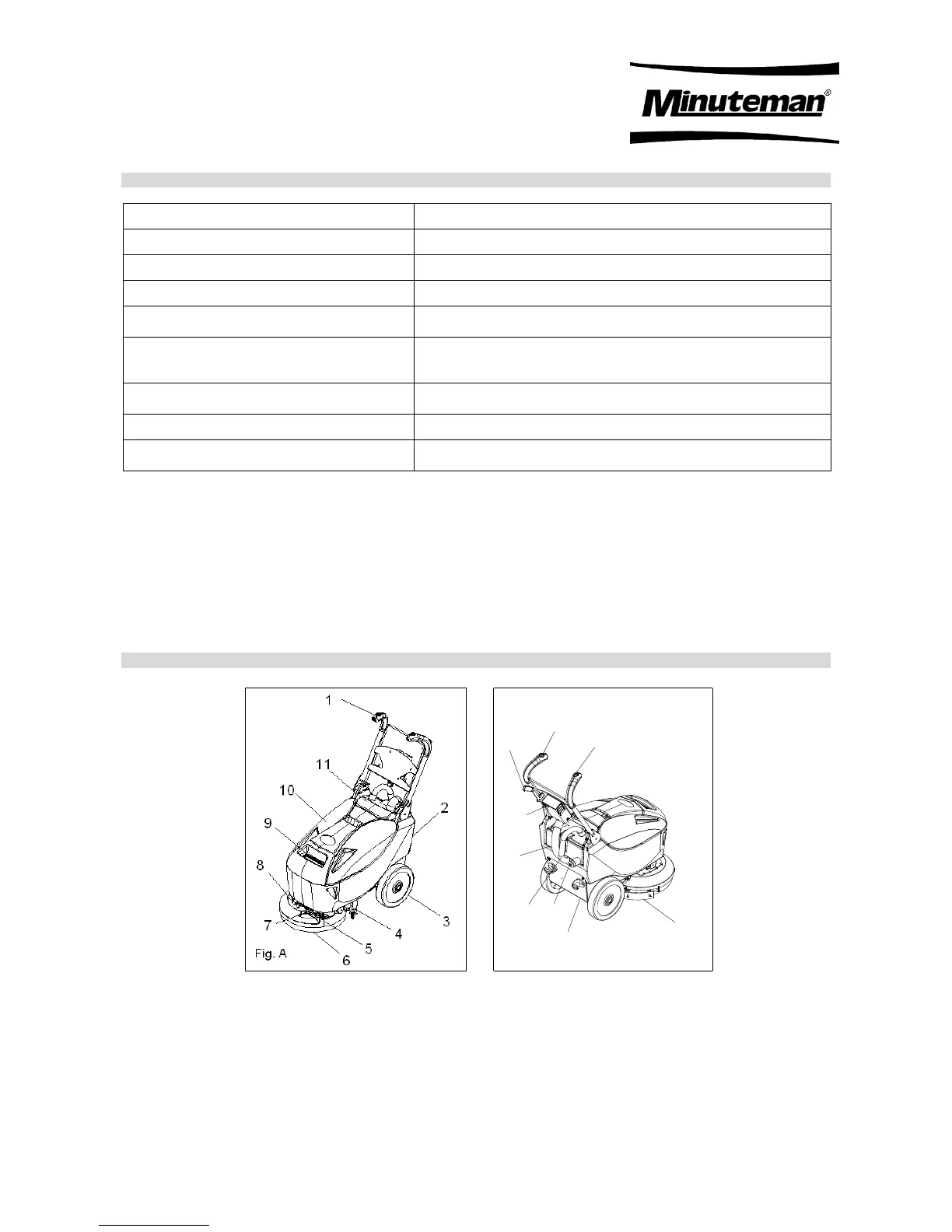

COMPONENTES DE LA MÁQUINA
Fig. B
12
13
14
15
16
17
18
19
20
1
Manubrio
8
Electroválvula
15
Chasis
2
Tanque de solución
9
Filtro de cargo del agua
16
Tapón de descargue
3
Rueda
10
Tanque de recuperación
17
Tubo fregasuelo
4
Fregasuelo
11
Cupolino
18
Tubo aspiración
5
Cobertura cepillo
12
Pulsante accionamiento aspirador
19
Cargador de baterías
6
Cepillo
13
Pulsante accionamiento cepillos
20
Palanca levantamiento fregasuelo
7
Grifo
14
Guarnición trasera
