FRANÇAIS

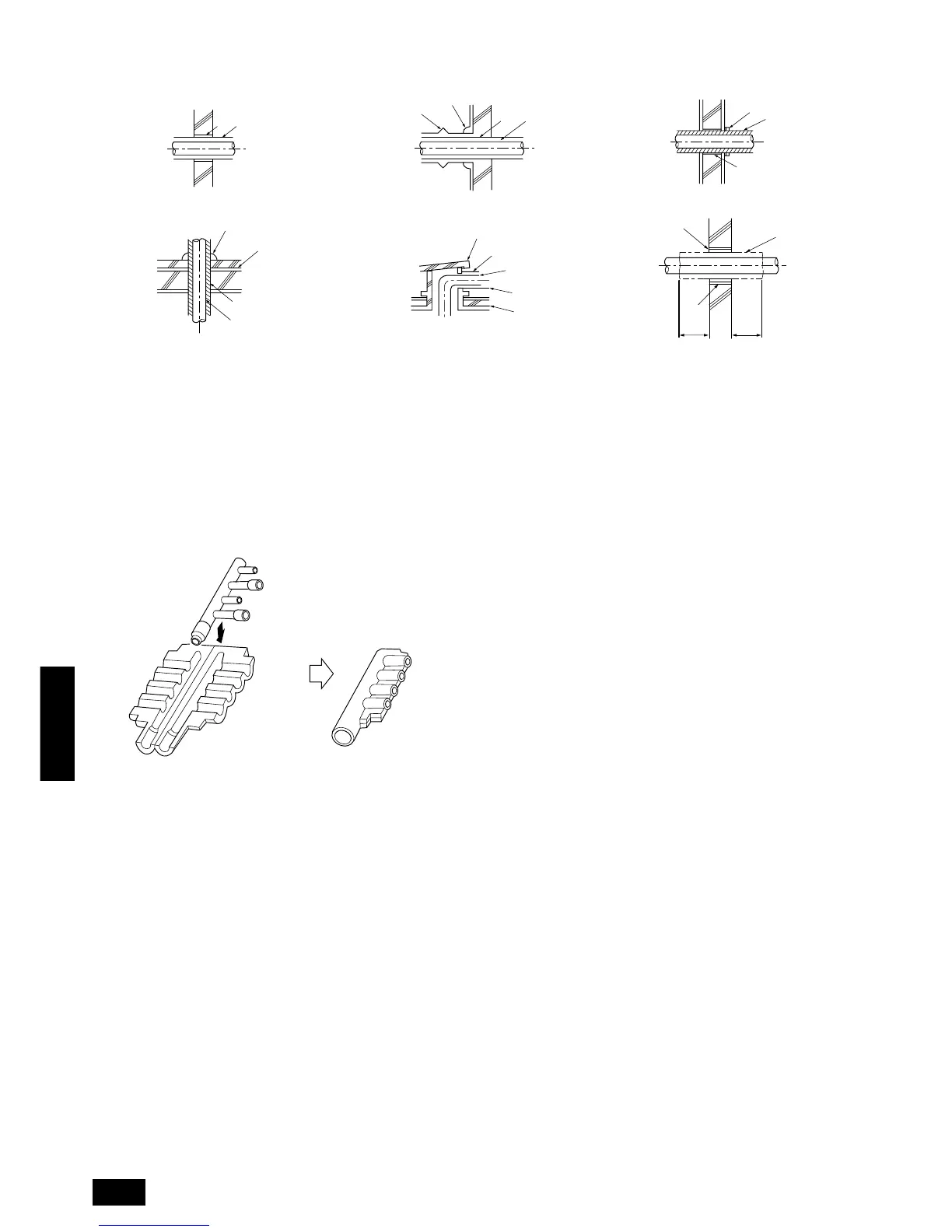

Pénétrations
Mur interne (caché) Mur externe Mur externe (exposé)
Sol (coupe-feu) Cheminée des tuyaux du toit Partie pénétrant dans le coupe-feu et le mur limite
A Manchon
B Isolant thermique
C Calorifuge
D Matériau de calfeutrage
E Bande
F Matériau hydrofuge
G Manchon avec bord
H Matériau calorifuge
I Mortier ou autre matériau de calfeutrage non combustible
J Matériau thermique non combustible
Lors du remplissage d’un espace avec du mortier, recouvrez la partie
encastrée d’une plaque d’acier de sorte que l’isolant ne s’effondre pas.
Pour cette partie, utilisez des matériaux ignifuges pour l’isolation et le
revêtement. (Ne pas utiliser de revêtement en vinyle.)
Section d’embranchement des tuyaux
Isolez la tête avec l’isolant
attaché au kit d’embran-
chement des tuyaux,
comme l’indique le croquis.
A B
A B
D
C
E
I
B
D
F
G
B
F
H
D
B
G
I
A
J
1m1m

Mitsubishi Electric CITY MULTI PUHY-P-YMF-B Specifications

General

Cooling Capacity	22.4 kW
Heating Capacity	25.0 kW
Refrigerant	R410A
Series	CITY MULTI
Sound Level	58 dB
Power Supply	380-415V, 50Hz
Operating Temperature (Cooling)	-5°C to 46°C
Operating Temperature (Heating)	-20 to +15.5 °C
