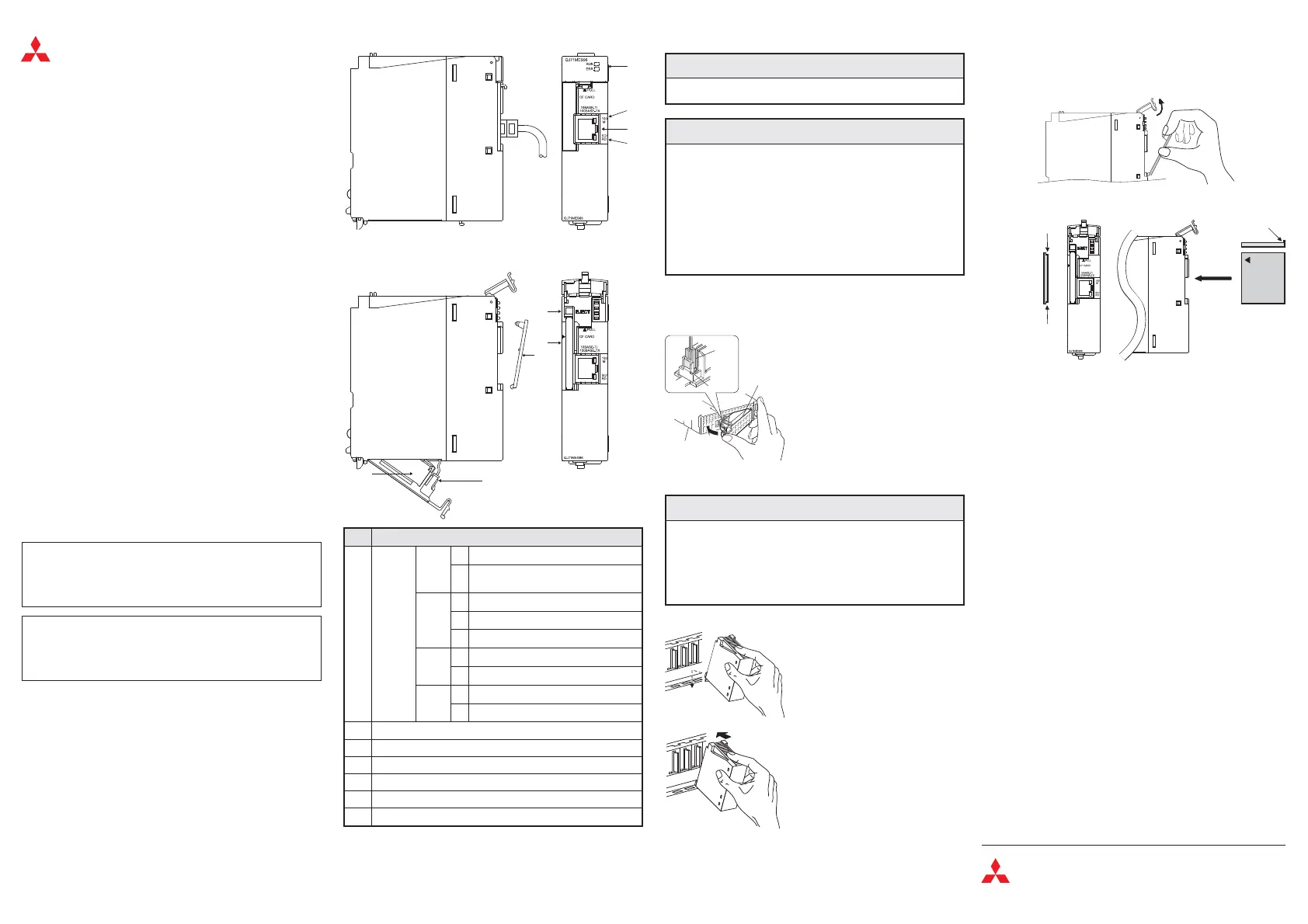

MELSEC System Q
Programovatelné logické automaty
Návod k instalaci modulu rozhraní
QJ71MES96
Č. výr. CZ, Verze A, 26072010
Bezpečnostní informace
Pouze pro kvalifikované osoby
Tento návod je určen pouze pro řádně školené a způsobilé elektrotechniky,
kteří jsou plně obeznámeni s bezpečnostními standardy pro technologii auto
-
matizace. Všechny práce s hardwarem zde popsané, včetně návrhu systému,
instalace, nastavení, servisu a zkoušení smějí provádět pouze školení elektro
-
technici s příslušnou kvalifikací, kteří jsou plně obeznámeni s příslušnými bez
-
pečnostními standardy pro technologii automatizace.
Správné používání zařízení
Programovatelné automaty (PLC) řady MELSEC System Q jsou určeny pouze
pro konkrétní aplikace výslovně popsané v tomto návodu nebo v návodech
uvedených níže. Věnujte prosím pozornost dodržování všech instalačních
a provozních parametrů specifikovaných v tomto návodu. Všechny produkty
jsou navrženy, vyráběny, zkoušeny a dokumentovány v souladu
s bezpečnostními předpisy. Jakékoli pozměňování hardwaru nebo softwaru
nebo nedodržování bezpečnostních varování uvedených v tomto návodu
nebo vytištěných na produktu může vést ke zranění nebo poškození zařízení
nebo jiného majetku. Smějí se používat pouze příslušenství a periférie
specificky schválené společností MITSUBISHI ELECTRIC. Jakékoli jiné aplikace
produktu budou považovány za nesprávné.
Příslušné bezpečnostní předpisy
Během návrhu systému, instalace, nastavení, údržby, servisu a zkoušení těchto
produktůmusí být dodrženy všechny bezpečnostní předpisyapředpisytýkající
se prevence nehod pro danou aplikaci.
V tomto návodu jsou varování, která jsou důležitá pro správné a bezpečné
použití produktů označena takto:
Další informace
Následující návody obsahují další informace pro tyto moduly:
쎲
Návod k obsluze modulu QJ71MES96
쎲
Hardwarový manuál systému MELSEC Q
쎲
Návod k programování pro řadu systému MELSEC Q
Tyto návody jsou k dispozici bezplatně prostřednictvím internetu
(www.mitsubishi-automation-cz.com).
Pokud máte jakékoli dotazy týkající se instalace aprovozu některého z výrobků
popisovaných v tomto návodu, spojte se s místním prodejcem nebo
s distributorem.
Obslužné prvky
쎲: LED ZAP, 쏆: LED bliká, 쑗: LED VYP
Instalace a kabelové propojení
Připojení záložní baterie
Konektor baterie není při expedici modulu QJ71MES96 připojen. Před uvádě
-
ním modulu do provozu připojte baterii.
Instalace modulů na základní sběrnici
햴
Pokud pracujete v prostředí s výskytem vibrací, zajistěte modul dodatečně
jednímšroubkem (M3 × 12).Tento šroubek neníobsahemdodávkymodulu.
Instalace paměťové karty CompactFlash®
Paměťová karta CompactFlash® se může instalovat při zapnutém napájení jed
-
notky PLC.
햲
Otevřete kryt kontrolek LED na přední straně modulu rozhraní MES.
햳
Sejměte krytku slotu paměťové karty CompactFlash®.
햴
Vložte paměťovou kartu správnou stranou do slotu. Zatlačte paměťovou
kartudo slotu tak daleko,abybylavestejné úrovni, jakojevysunovacítlačítko.
햵
Uzavřete kryt kontrolek LED.
Krytku slotu již nelze po vložení paměťové karty CompactFlash® připojit
k modulu rozhraní MES. Krytku pečlivě uschovejte.
Formátování paměťové karty CompactFlash®
K naformátování paměťové karty CompactFlash® použijte formátovací funkci
konfiguračního softwaru MX MESInterface.
Paměťovou kartu CompactFlash® neformátujte pomocí Windows XP/2000.
E
UPOZORNĚNÍ
쎲
Zařízení provozujte pouze v prostředí, které vyhovuje podmínkám
uvedenýmvpopisuhardwarusystému MELSEC Q. Jednotky nesmí být
vystaveny prachu, olejové mlze, leptavým a hořlavým plynům, sil
-
ným vibracím nebo rázům, vysokým teplotám a kondenzačním účin
-
kům nebo vlhkosti.
쎲
Při montáži dávejte pozor na to, aby se do modulu nedostaly přes
větrací štěrbiny otřepy z vrtání nebo zbytky drátů, které by mohly
později způsobit zkrat. K uzavření větracích štěrbin použijte dodá
-
vanýkryt. Po ukončení všech instalačních prací krytopět sejměte, aby
při provozu nedošlo k přehřátí automatu.
쎲
Datové vedení se musí připojit k modulu takovým způsobem, aby
konektor nebyl vystaven přílišnému mechanickému namáhání.
NEBEZPEČÍ:
Varování týkající se zdraví a zranění osob.
Nedodržení zde popsaných bezpečnostních zásad může
vést k vážnému ohrožení zdraví nebo zranění.
P
E
UPOZORNĚNÍ:
Varování týkající se poškození zařízení a majetku.
Nedodržení těchto bezpečnostních upozornění může vést
k vážnému poškození zařízení nebo jiného majetku.
P
NEBEZPEČÍ
쎲
Před instalací a připojováním kabelu vypněte externí přívod napáje
-
cího napětí pro PLC a případně i další externí napětí.
MITSUBISHI
ELECTRIC
FACTORY AUTOMATION
Mitsubishi Electric Europe B.V. /// FA - European Business Group ///
Germany /// Tel.: +49(0)2102-4860 /// Fax: +49(0)2102-4861120 ///
www.mitsubishi-automation.com
Vyobrazení s otevřeným krytem kontrolek LED
Otevřená přihrádka baterie
E
UPOZORNĚNÍ
쎲
Neotevírejtekrytmodulu. Neprovádějte změny na modulu. Při těchto
činnostech by mohly vzniknout poruchy a/nebo požár a zároveň dojít
kporanění.
쎲
Pokud není modul správně nasazen do otvoru na základní sběrnici,
pak může dojít k ohnutí kolíků na konektoru modulu.
쎲
Nedotýkejte se žádných vodivých dílů nebo elektronických kompo
-
nent modulu. Mohlo by to vést k poruchám nebo poškození modulu.
햲
Po vypnutí síťového napětí nasaďte modul
spodnízápadkou do otvoruzákladnísběrnice.
햳
Pak modul přitlačte k základní sběrnici tak,
aby přilehl celou plochou.
Č.
Popis
Kont
-
rolky
LED
RUN
쎲
Normální provoz
쑗
Chyba hlídacího časovače Watch-Dog
(hardwarová chyba)
ERR.
쎲
Chyba (provoz modulu pokračuje)
쏆
Chyba (provoz modulu je zastaven)
쑗
Bez chyby
100M
쎲
Přenosová rychlost 100 Mbit/s
쑗
Přenosová rychlost 10 Mbit/s
SD/RD
쎲
Vysílání/příjem dat
쑗
Nejsou vysílána nebo přijímána žádná data.
쐇
10BASE-T/100BASE-TX konektor (RJ45 konektor)
쐋
Vysunovací tlačítko paměťové karty CompactFlash®
쐏
Slot pro paměťovou kartu CompactFlash®
쐄
Krytka slotu paměťové karty CompactFlash®.
쐂
Baterie
쐆
Konektor baterie
햲
Otevřete přihrádku baterie na spodní
straně modulu rozhraní MES.
햳
Zkontrolujte, zda je baterie správně nain
-
stalována.
햴
Připojte konektor baterie („A“ na obrázku
vlevo) do protikusu v přihrádce baterie.
Ujistěte se, že je konektor nasazen do
držáku („B“) v přihrádce baterie.
A
B
QJ71MES96
Baterie
햲
햳
Západka
Paměťová karta
CompactFlash®
Natočení
paměťové karty
Vybrání
Vybrání
햴
