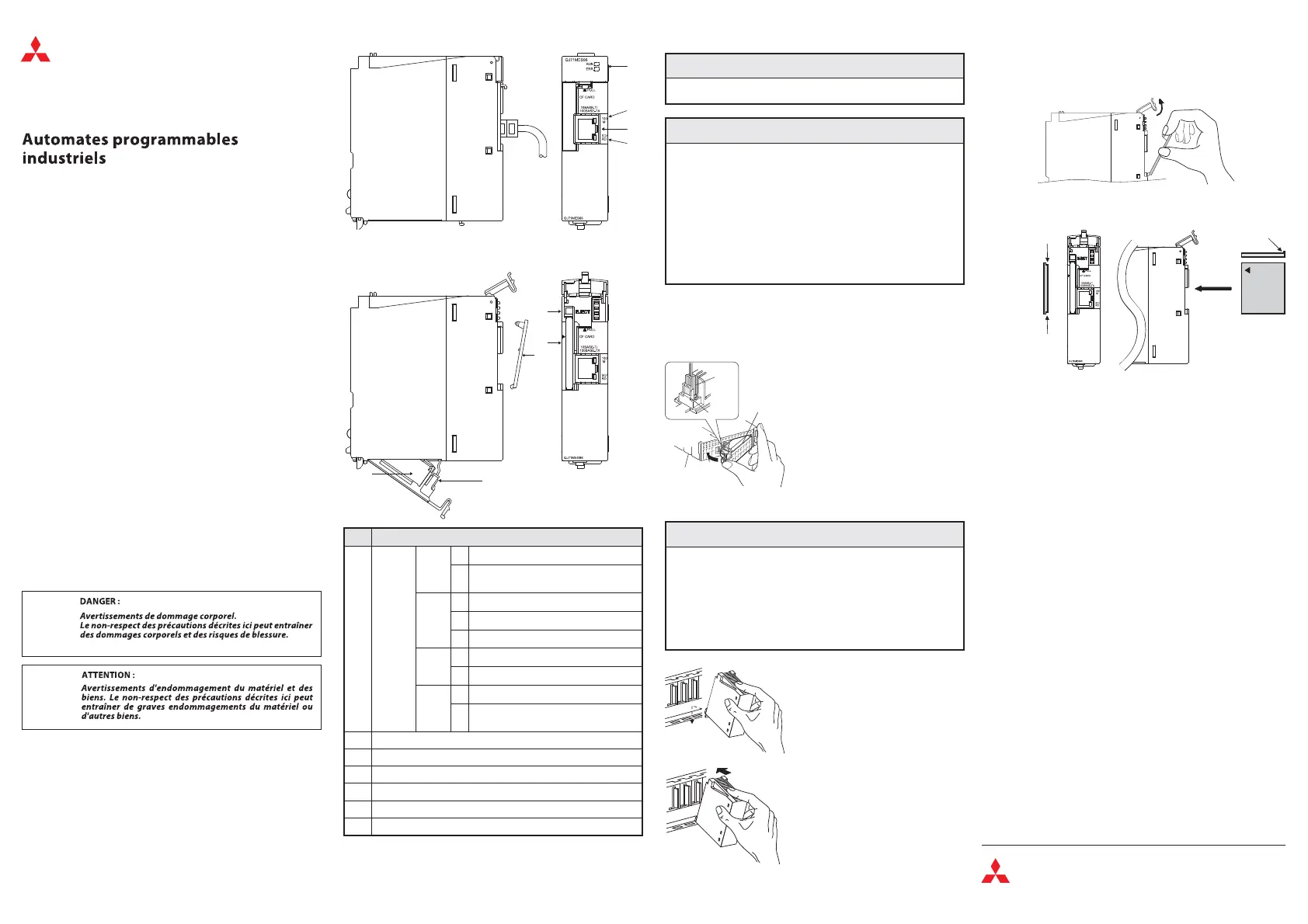

MELSEC System Q
Module d’interface MES QJ71MES96 –
Manuel d’installation
N°. art : FR, Version A, 19032010
Informations de sécurité
Groupe cible
Ce manuel est destiné uniquement à des électriciens qualifiés et ayant reçus
une formation reconnue par l'état et qui se sont familiarisés avec les standards
de sécurité de la technique d'automatisation. Tout travail avec le matériel
décrit, y compris la planification,l'installation, la configuration,la maintenance,
l'entretien et les tests doit être réalisé uniquement par des électriciens formés
et qui se sont familiarisés avec les standards et prescriptions de sécurité de la
technique d'automatisation applicable.
Utilisation correcte
Les automates programmables (API) de MELSEC System Q sont conçus
uniquement pour les applications spécifiques explicitement décrites dans ce
manuel ou les manuels mentionnés ci-après. Veuillezprendresoin derespecter
tous les paramètres d'installation et de fonctionnement spécifiés dans le
manuel. Tous les produits ont été développés, fabriqués, contrôlés et
documentés en respectant les normes de sécurité. Toute modification du
matériel ou du logiciel ou le non-respect des avertissements de sécurité
indiqués dans ce manuel ou placés sur le produit peut induire des dommages
importants aux personnes ou au matériel ou à d'autres biens. Seuls les
accessoires et appareils périphériques recommandés par MITSUBISHI
ELECTRIC doivent être utilisés. Tout autre emploi ou application des produits
sera considéré comme non conforme.
Prescriptions de sécurité importantes
Toutes les prescriptions de sécurité et de prévention d'accident importantes
pour votre application spécifique doivent être respectées lors de la
planification, l'installation, la configuration, la maintenance, l'entretien et les
tests de ces produits.
Dans ce manuel, les avertissements spéciaux importants pour l'utilisation cor
-
recte et sûre des produits sont indentifiés clairement comme suit :
Autres informations
Les manuels suivants comportent d'autres informations sur les modules :
쎲
Instructions de service du QJ71MES96
쎲
Manuel du matériel de la série System Q
쎲
Instructions de programmation de la série System Q
Ces manuels sont disponibles gratuitement sur
(www.mitsubishi-automation.fr).
Si vous avezdes questions concernant la programmation etle fonctionnement
du matériel décrit dans ce manuel, contactez votre bureau de vente
responsable ou votre distributeur.
Eléments de commande
쎲: DEL allumée, 쏆: LED clignote, 쑗: DEL éteinte
Installation et câblage
Connexion de la batterie de sauvegarde
A la livraison, la batterie du module QJ71MES96 est déconnectée. Avant d’utili
-
ser le module, connectez la batterie.
Montage des modules dans l'unité de base
햴
Fixer en plus le module avec une vis (M3 x 12) si l'emplacement de mon
-
tageest soumis à desvibrations. Cette vis n'estpas fournie avecle module.
Installation de la carte CompactFlash®
Il est possible d’installer la carte CompactFlash® lorsque l’automate program
-
mable est alimenté.
햲
Ouvrez le capot des DEL sur la face avant du module d’interface MES.
햳
Déposez le capot de la carte CompactFlash®.
햴
Installez la carte CompactFlash® Faites attention à l’orientation de la carte.
Poussez fermement la carte CompactFlash® dans son emplacement jus
-
qu’à ce qu’elle soit enfoncée au même niveau que le bouton EJECT.
햵
Fermez le capot des DEL.
Lorsqu’une carte CompactFlash® est installée, il n’est pas possible de fixer le
capot de cet emplacement sur le module d’interface MES. Conservez-le soi-
gneusement.
Formatage de la carte CompactFlash®
Utilisez la fonction de formatage de l’outil de configuration MX MESInterface.
Ne formatez pas la carte CompactFlash® avec Windows XP/2000.
E
ATTENTION
쎲
Utilisez les modules uniquement sous les conditions ambiantes men
-
tionnées dansle manueldu matériel delaSystem Q.Les modules nedoi
-
ventpas être exposésàdespoussièresconductrices, vapeurs d'huile, gaz
corrosifsouinflammables,de fortesvibrationsousecousses,destempé
-
ratures élevées, de la condension ou de l'humidité.
쎲
Lorsde l'installation de l'équipement,veilleràce qu'aucun copeauou
fragment de fil conducteur ne pénètre dans le module par les fentes
d'aération et n'engendre ultérieurement un court-circuit. Utiliser le
couvercle fourni pour boucher les fentes d'aération. Ne pas oublier
d'enleverlecouvercle après avoir installé l'unité afind'éviterunesur
-
chauffe de l'automate.
쎲
Fixezlecâbleconnectéaumoduledefaçonqueleconnecteurne
subisse aucune contrainte directe.
P
E
P
DANGER
쎲
Mettez la tension d'alimentation des automates et autres sources
externes hors circuit avant l'installation ou le câblage.
MITSUBISHI
ELECTRIC
FACTORY AUTOMATION
Mitsubishi Electric Europe B.V. /// FA - European Business Group ///
Germany /// Tel.: +49(0)2102-4860 /// Fax: +49(0)2102-4861120 ///
www.mitsubishi-automation.com
Capot des DEL ouvert
Compartiment de la batterie ouvert
E
ATTENTION
쎲
Nepasouvrirleboîtierd'unmodule.Nepasmodifierlemodule.Auris
-
que d’avoir pour conséquence des défaillances, des blessures et/ou
un incendie.
쎲
Faire attention à positionner le module correctement sur la patte de
guidagedel'unitédebase,sinonil y a un risque de plier les broches
dans le connecteur du module.
쎲
Nejamaistoucherauxpartiesconductrices du module ou aux compo
-
sants électroniques. Ceci peut entraîner des dysfonctionnements ou
des dégâts des modules.
햲
Après avoir coupé l'alimentation électrique,
introduire la patte inférieure du module
dans le trou de guidage de l'unité de base.
햳
Appuyer ensuite fermement le module
dansl'unitédebaseens'assurantqu'ilsoit
totalement enfoncé dans l'unité de base.
N°
Description
DEL
RUN
쎲
Fonctionnement normal
쑗
Erreur chien de garde
(erreur matérielle)
ERR.
쎲
Erreur (le module continue à fonctionner)
쏆
Erreur (le module est arrêté)
쑗
Aucune erreur
100M
쎲
Vitesse de transmission 100 MBit/s
쑗
Vitesse de transmission 10 MBit/s
SD/RD
쎲
Envoi/Réception de données
쑗
Il n'existe pas de données envoyées ou
reçues.
쐇 Raccordement 10BASE-T/100BASE-TX (Prise femelle RJ45)
쐋 Bouton d’éjection de la carte mémoire CompactFlash®
쐏 Emplacement carte mémoire CompactFlash®
쐄 Le capot de la carte CompactFlash®
쐂 Pile
쐆 Connecteur de batterie
햲
Ouvrez le capotau fond du moduled’inter
-
face MES.
햳
Vérifiez que la batterie est correctement
installée.
햴 Connectez la batterie (“A” dans
l’illustration de gauche) sur le connecteur
correspondant dans le compartiment de la
batterie. Vérifiez que le connecteur est
inséré dans l’agrafe de retenuedu compar-
timent de la batterie (à gauche fig. “B”).
A
B
QJ71MES96
Pile
햲
햳
Cliquet
Carte
CompactFlash®
Orientation de
la carte
mémoire
Rainure
Rainure
햴
