MELSEC System Q
Программируемые логические
контроллеры
Руководство по установке модуля
MES-интерфейса QJ71MES96
Арт. № RUS, Версия A, 26082010
Указания по безопасности
Только для квалифицированных специалистов
Данное руководство содержит указания, предназначенные для квалифи
-
цированных специалистов, получивших признанное образование и знаю
-
щих стандарты безопасности в области электротехники и техники
автоматизации. Производить конфигурирование и проектирование системы
и устанавливать, вводить в эксплуатацию, обслуживать и проверять аппара
-
туру разрешается только квалифицированным специалистам. Любое внесе
-
ние изменений в аппаратуру и программное обеспечение данной
продукции, если они не предусмотрены в этом руководстве, допускается
только с разрешения специалистов фирмы Mitsubishi Electric.
Использование по назначению
Программируемые логические контроллеры (ПЛК) серии System Q предназ
-
начены только для тех областей применения, которые описаны в данном
руководстве по установке и/или других нижеуказанных руководствах. Необ-
ходимо соблюдать условия эксплуатации и настройки, указанные в данном
руководстве. Представленная продукция разработана, изготовлена, прове-
рена и задокументирована в строгом соответствии с применимыми стандар-
тами безопасности. Несанкционированное вмешательство в аппаратуру или
программное обеспечение, либо несоблюдение предупреждений, содержа-
щихся в этом руководстве или указанных на продукции, могут привести
к серьезным травмам и/или материальному ущербу. В сочетании с програм-
мируемыми логическими контроллерами серии System Q разрешается
использовать только периферийныеустройства и модули расширения, реко-
мендуемые фирмой Mitsubishi Electric. Использование любых иных устройств
считается использованием не по назначению.
Правила техники безопасности
При конфигурировании и проектировании системы и установке, вводе
в эксплуатацию, обслуживании и проверке аппаратуры должны соблю
-
даться предписания по технике безопасности и охране труда, относящи
-
еся к данному случаю применения.
Для обеспечения правильного и безопасного обращения с данной аппа
-
ратуры в этом руководстве приведены соответствующие указания.
Отдельные указания имеют следующее значение:
Дополнительная информация
Дополнительная информация о данной аппаратуре содержится в следую
-
щих руководствах:
쎲
Руководство по обучению для модуля MES-интерфейса QJ71MES96.
쎲
Описание аппаратной части System Q, Арт. № 141683
쎲
Руководство по программированию System Q, Арт. № 87432
Данные руководства можно бесплатно скачать на веб-сайте компании
(www.mitsubishi-automation.ru)
При возникновении вопросов по установке, программированию и эксплу
-
атацииконтроллеров System Q, обратитесь в ваше региональное торговое
представительство или к региональному дистрибьютору.

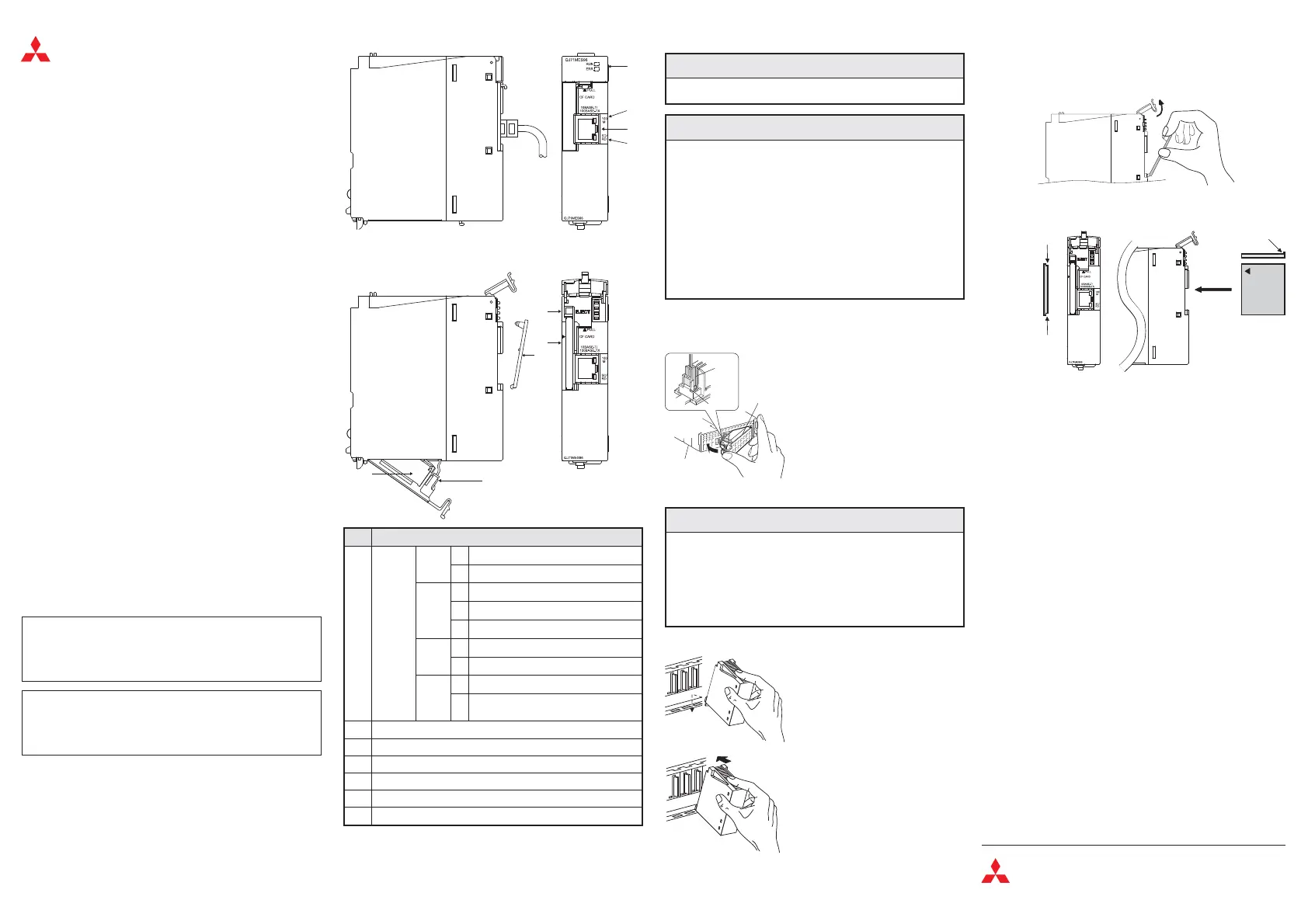

Элементы управления
쎲: LED Светодиод светится, 쏆: LEDсветодиод мигает, 쑗: LED светодиод не светится
Установка и выполнение электропроводки
Подключение буферной батарейки
Модуль QJ71MES96 поставляется с отсоединённым разъёмом батарейки.
Перед использованием модуля подключите разъём батарейки.
Установка модулей на базовый блок
햴
Закрепите модуль винтом (M3 x 12) при установке контроллера
в месте, где может быть вибрация. Крепежные винты в комплект моду
-
лей не входят.
Установка карты CompactFlash®
Карту CompactFlash® можно устанавливать при включенном контроллере.
햲
Откройте крышку панели светодиодов спереди модуля MES-интер
-
фейса.
햳
Снимите крышку слота карты CompactFlash®.
햴
Вставьте карту CompactFlash®, соблюдая правильную ориентацию.
Прижмите карту CompactFlash®, чтобы она встала в слоте вровень с
кнопкой извлечения.
햵
Закройте крышку панели светодиодов.
Когда карта CompactFlash® вставлена, крышку слота карты на модуль
MES-интерфейса установить нельзя. Уберите крышку слота карты
CompactFlash® в надёжное место.
Форматирование карты CompactFlash®.
Для форматирования карты CompactFlash® пользуйтесь соответствующей
функцией средства конфигурирования MX MESInterface.
Не форматируйте карту CompactFlash® средствами Windows XP/2000.
MITSUBISHI ELECTRIC
ОПАСНО:
Угроза для жизни или здоровья пользователя.
Несоблюдение данных мер предосторожности
может создать угрозу для жизни или здоровья
пользователя.
P
E
ВНИМАНИЕ:
Опасность для аппаратуры.
Несоблюдение данных мер предосторожности
можетпривестиксерьезнымповреждениямаппара
-
туры или иного имущества.
MITSUBISHI
ELECTRIC
FACTORY AUTOMATION
Mitsubishi Electric Europe B.V. /// FA - European Business Group ///
Germany /// Tel.: +49(0)2102-4860 /// Fax: +49(0)2102-4861120 ///
www.mitsubishi-automation.com









Вид с открытой крышкой панели светодиодов
Батарейный отсек открыт
№
Описание
 DEL
RUN
쎲
Нормальный режим работы
쑗
Ошибка сторожевого таймера
ERR.
쎲
Ошибка (модуль работает)
쏆
Ошибка (модуль не работает)
쑗
Ошибки нет
100M
쎲
Скорость передачи данных: 100 Мбит/с
쑗
Скорость передачи данных: 10 Мбит/с
SD/RD
쎲
Выполняется передача/прием данных
쑗
Передача/прием данных не
выполняется
쐇
Разъём 10BASE-T/100BASE-TX (разъёма RJ45)
쐋
Кнопка извлечения карты памяти CompactFlash®
쐏
Слот карты памяти CompactFlash®
쐄
Крышка слота карты CompactFlash®
쐂
Батарея
쐆
Разъём батареи
P
ОПАСНО
쎲
Перед монтажом и выполнением электропроводки обяза
-
тельно отключите питание ПЛК и прочее внешнее питание.
E
ВНИМАНИЕ
쎲
Эксплуатация оборудования разрешается только при усло
-
виях, указанных в описании аппаратной части System Q. Не
допускается воздействие на аппаратную часть пыли, масля
-
ного тумана, едких или легковоспламенимых газов, сильной
вибрации и ударов, высоких температур, конденсации или
влажности.
쎲
При монтаже обращайте внимание на то, чтобы через вен
-
тиляционные прорези в модуль не проникли стружки от све
-
рленияиликусочкипроводов,которыепозднеемогутвызвать
короткое замыкание. Чтобы закрыть вентиляционные
прорези, воспользуйтесь прилагаемой крышкой. По окончании
всех монтажных работ эту крышку необходимо снова снять
во избежание перегрева контроллера.
쎲
Закрепите провод модуля так, чтобы к разъёму не была
приложена чрезмерная механическая нагрузка.
햲
Откройте крышку снизу модуля
MES-интерфейса.
햳
Убедитесь, что батарейка установлена
правильно.
햴 Вставьте разъём батарейки(«A»на рисунке
слева) в ответный разъём батарейного
отсека. Убедитесь, что разъём вставлен
в зажим, предусмотренный в батарейном
отсеке («В» на рисунке слева).
A
B
QJ71MES96
Батарея
E
ВНИМАНИЕ
쎲
Не вскрывайте корпус модуля. Не модифицируйте модуль. Это
может привести к пожару, травмам или неисправности.
쎲
Следите за тем, чтобы модуль правильно располагался на
направляющем выступе базового шасси, иначе можно погнуть
штырьки контактов в разъёме модуля.
쎲
Не касайтесь токопроводящих частей и электронных компо
-
нентов модулей. Это может привести к неисправностям или
повреждению модулей.
햲
Отключив напряжениепитания, вставьте
нижний выступ модуля в направляющее
отверстие на базовом блоке.
햳
Затемплотно прижмите модуль кбазовому
блоку и убедитесь, чтоон вошелдо конца.
Выступ
Карта
CompactFlash®
Ориентация
карты памяти
Выемка
Выемка
햴
햲
햳
