17

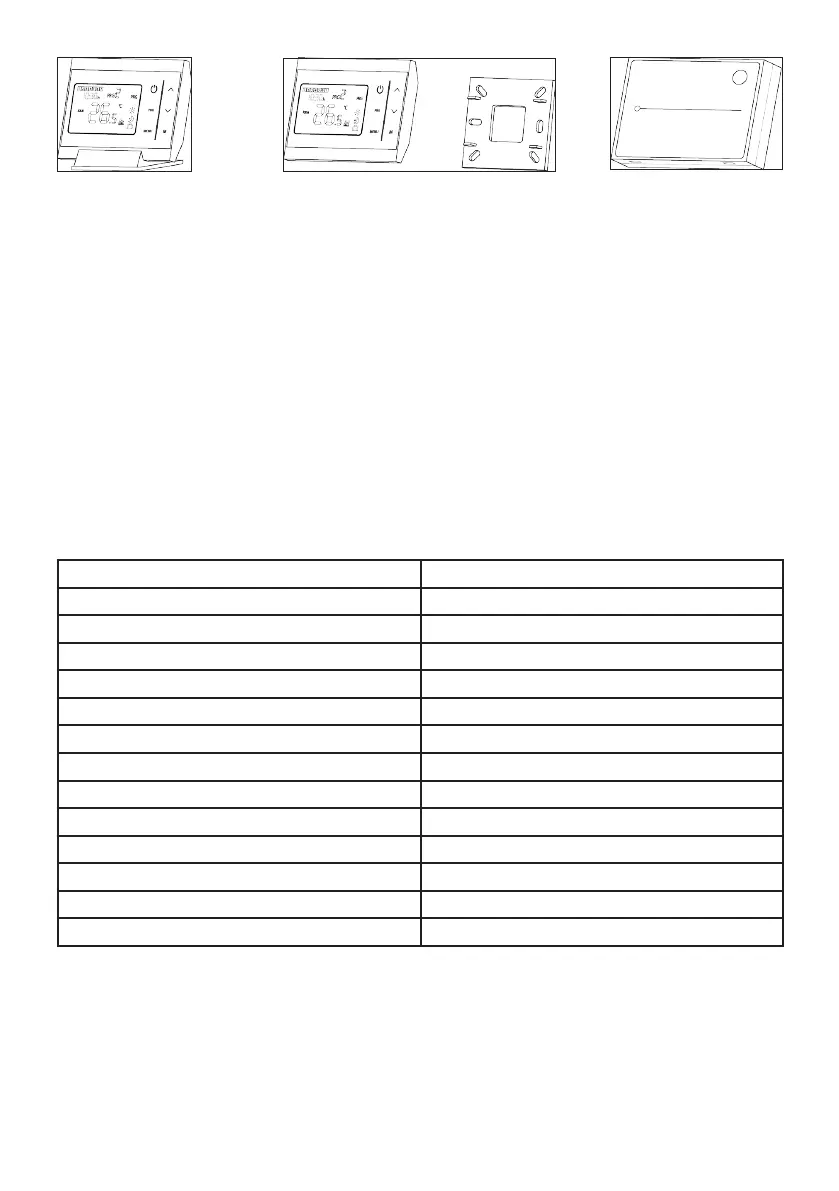

Fig.1
Fig.2 Fig.3
Ouvrez le récepteur en déverrouillant les deux broches situées à la base. Une fois
les connexions électriques effectuées, xez-le au mur en serrant deux vis dans les
trous prévus à cet effet.
Conguration adresse IP
Le thermostat et le récepteur ont un code unique qui les relie et leur permet de
communiquer entre eux.
Généralement, cette connexion est déjà congurée. Dans le cas contraire, procé-
dez de la manière suivante :
1. Appuyez sur la touche d’identication sur le récepteur ; le voyant vert clignote.
2. Éteignez le thermostat. Appuyez et maintenez enfoncée la touche Menu pen-
dant 3 secondes. Le dispositif émet un signal sonore et le voyant sur le récep-
teur cesse de clignoter.
3. Le canal s’afche sur l’écran du thermostat. Appuyez de nouveau sur la touche
Menu.
Le thermostat et le module sans l sont maintenant reliés.
DONNÉES TECHNIQUES
Tension d’alimentation thermostat 2 batteries AAA de 1,5 V
Mémoire de sauvegarde EEPROM
Courant récepteur 16 A
Fréquence 868 MHz
Sélection canal En programmant le thermostat et le récepteur
Options de commutation 4 périodes par jour, 5+1+1 jours
Contacts de l’interrupteur du récepteur NO et NF
Réglages de la température 5 °C - 30 °C, paliers de 0,5 °C
Précision +/- 0,5 °C (+/- 1 °F)
Dimensions thermostat 135x88x22 mm
Dimensions récepteur 114x86x30 mm
Couleur Blanc
Degré de protection IP 20
Certication CE
