22
werden und das Modul über die 4 Pins in die Platte eingesteckt werden (Abb. 2).
Der Empfänger wird durch Entsperren der beiden Pins am Boden geöffnet und
nach Verbinden der elektrischen Anschlüsse mit zwei Schrauben in den entspre-
chenden Löchern an der Wand befestigt.
Konguration der IP-Adresse
Thermostat und Empfänger verfügen über einen einheitlichen Code, über den sie verbun-
den sind und kommunizieren können.
In der Regel ist diese Verbindung bereits eingestellt, andernfalls wie folgt vorgehen:
1. Identikationstaste am Empfänger betätigen, die grüne LED beginnt zu blinken.
2. Thermostat ausschalten, Taste Menü 3 Sekunden lang gedrückt halten. Es ertönt ein
akustisches Signal und die LED auf dem Empfänger hört auf zu blinken.
3. Der Kanal wird auf dem Display des Thermostats gezeigt, Taste Menü erneut betäti-
gen.
Thermostat und Empfänger sind jetzt verbunden.
TECHNISCHE ANGABEN
Versorgungsspannung Funk-Modul 2 Batterien AAA zu 1,5 V
Backup-Speicher EEPROM
Strom Thermostat 16 A
Frequenz 868 MHz
Kanalauswahl Thermostat und Funk-Modul programmieren
Umschaltoptionen 4 Tagesabschnitte, 5+1+1 Tage
Kontakte des Receiver-Schalters NA und NC
Temperatureinstellungen 5 °C - 30 °C, Anstieg um 0,5 °C
Genauigkeit +/- 0,5°C (+/- 1°F)
Abmessungen Thermostat 135x88x22 mm
Abmessungen Receiver 114x86x30 mm
Farbe Weiß
Schutzart IP 20
Zertizierung CE

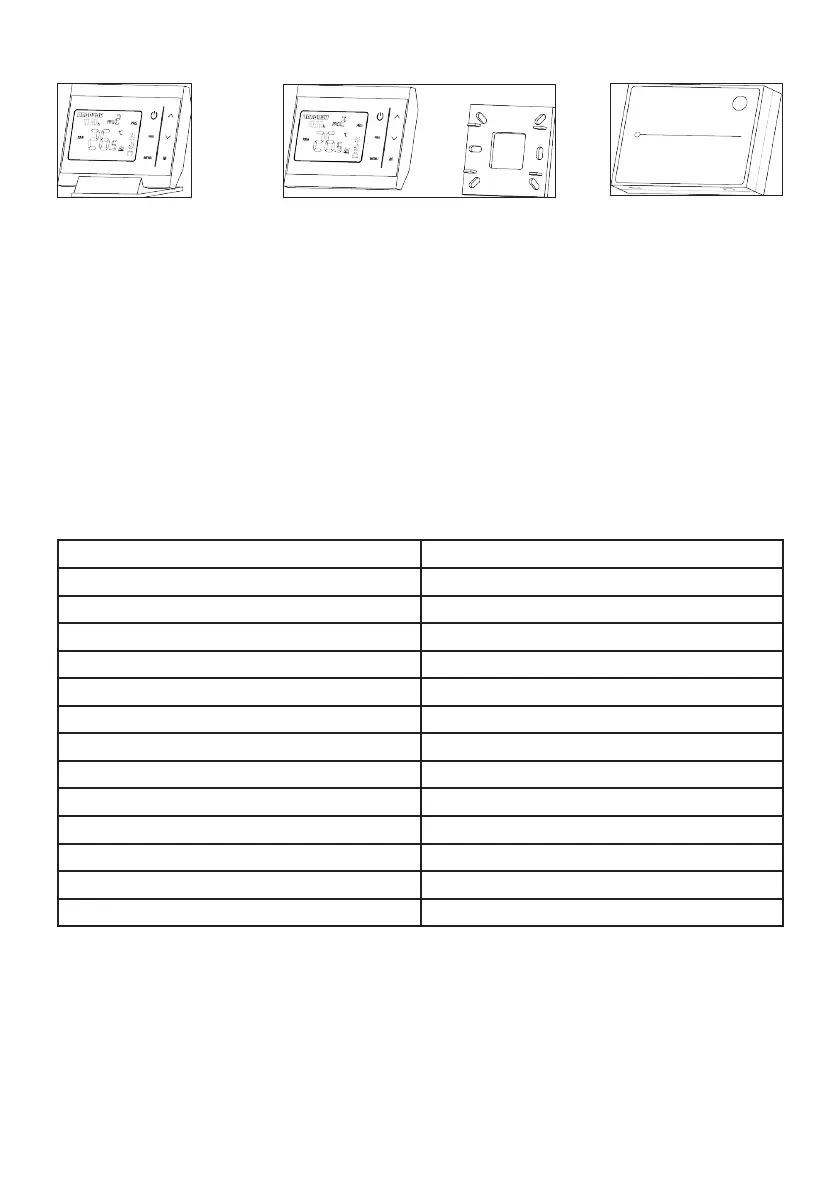

Fig.1
Fig.2 Fig.3
