27

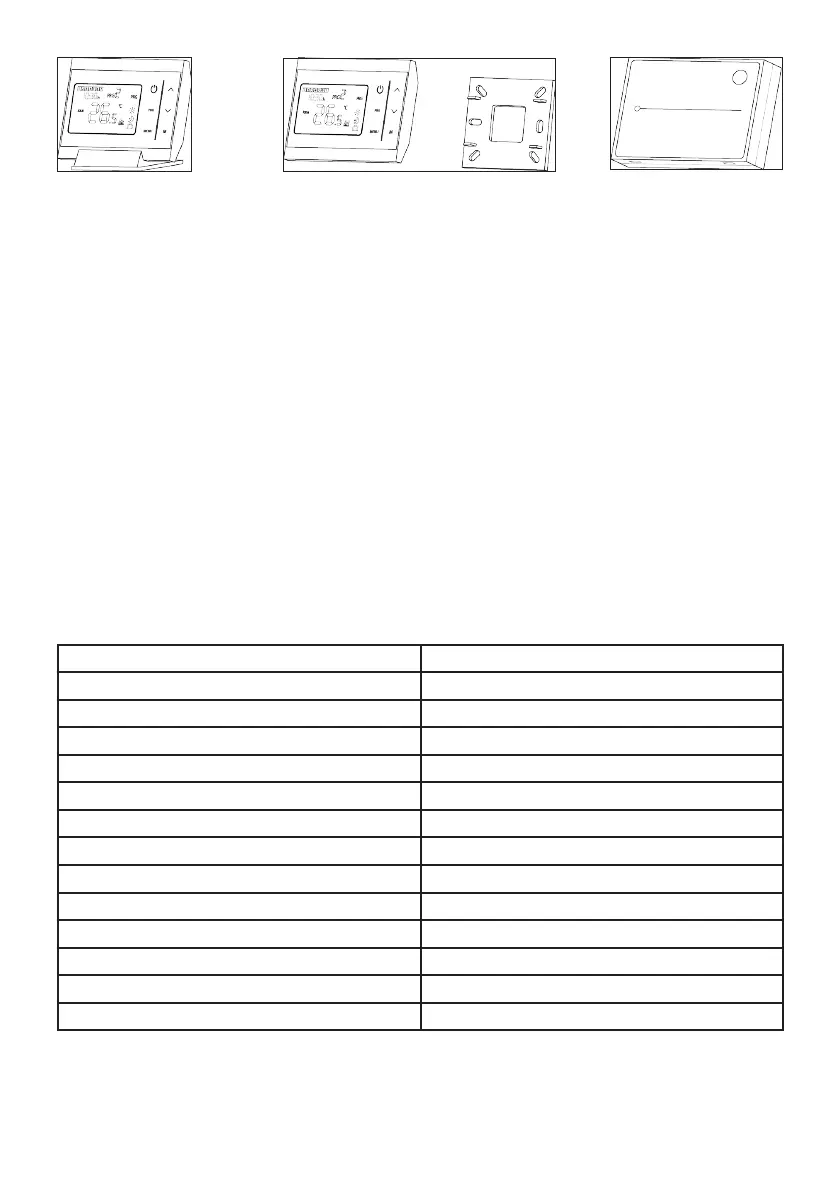

Fig.1
Fig.2 Fig.3
El receptor, por su parte, debe abrirse desbloqueando las dos pestañas situadas
debajo y, una vez realizadas las conexiones eléctricas, se debe jar a la pared me-
diante dos tornillos, utilizando los agujeros previstos para ello.
Conguración de la dirección IP
El termostato y el receptor tienen un código único que permite que se conecten
y se comuniquen.
Por lo general, esta conexión ya está congurada; de lo contrario, realizar lo sigu-
iente:
1. Pulsar el botón de identicación del receptor; el LED verde comenzará a par-
padear.
2. Apagar el termostato y luego pulsar y mantener pulsado el botón Menú du-
rante 3 segundos. La placa emitirá una señal acústica y el LED del receptor
dejará de parpadear.
3. Se mostrará el canal en la pantalla del termostato; pulsar de nuevo el botón
Menú.
El termostato y el receptor ya están conectados.
DATOS TÉCNICOS
Tensión de alimentación del termostato 2 pilas AAA de 1,5 V
Memoria de respaldo EEPROM
Corriente del receptor 16 A
Frecuencia 868 MHz
Selección del canal Programando el termostato y el receptor
Opciones de conmutación 4 períodos al día, 5+1+1 días
Contactos del interruptor del receptor NA y NC
Ajustes de temperatura 5 °C - 30 °C, incrementos de 0,5 °C
Precisión +/- 0,5 °C (+/- 1 °F)
Dimensiones del termostato 135x88x22 mm
Dimensiones del receptor 114x86x30 mm
Color Blanco
Grado de protección IP 20
Certicación CE
