10
(fig.7) (fig.8)

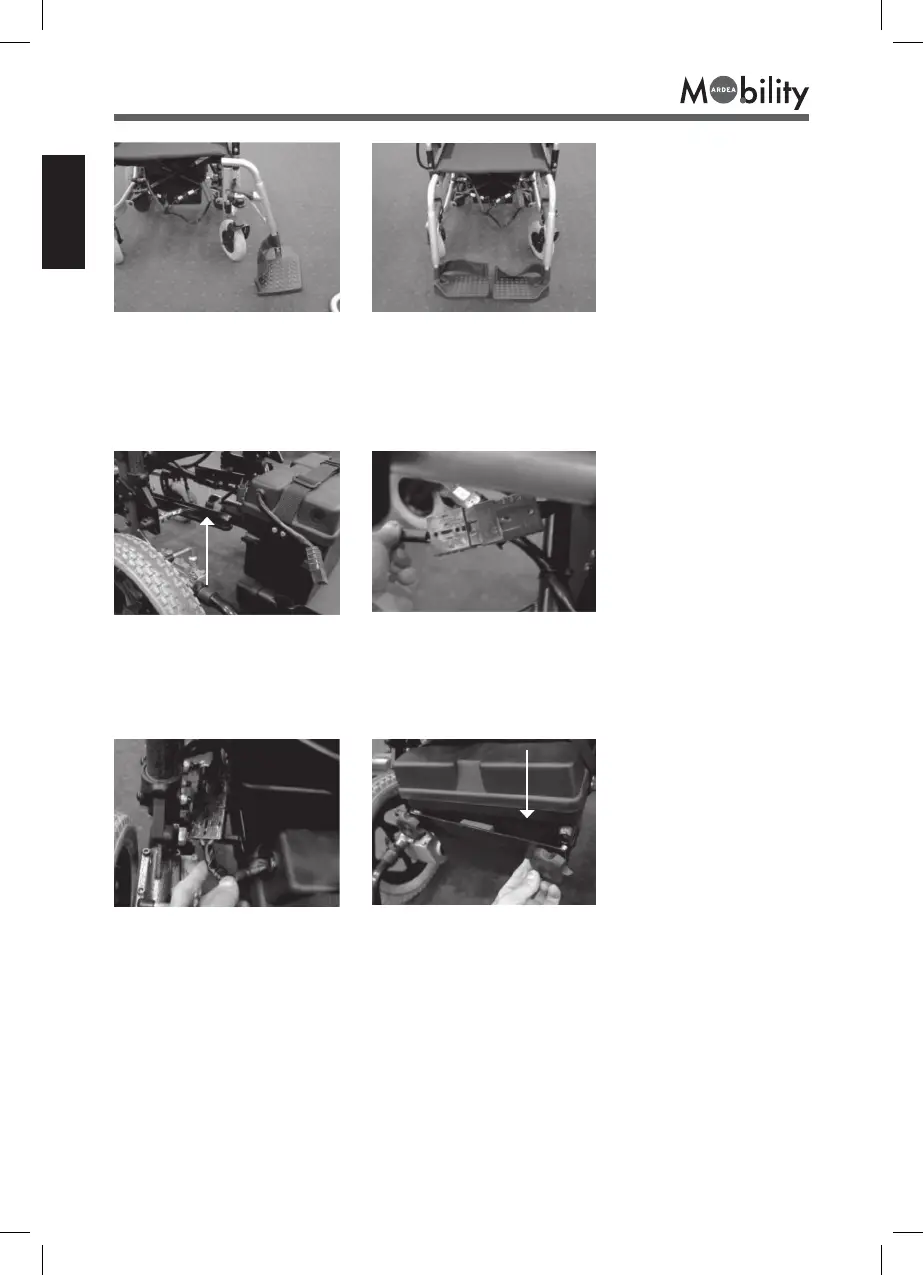

11.3 Installare le batterie e collegare i cavi
Far scorrere le scanalature della scatola della batteria nella barra di supporto. (fig.9)
Collegare la spina nera del cavo (rif.8) alla centralina e la spina rossa al connetore rosso della
prima batteria (fig. 10), e assicurarsi che siano ben collegate.
(fig.9) Barra supporto (fig.10)
Ripetere la stessa operazione con la seconda batteria collegando i due connettori neri. (fig.11)
Fissare la barra di fissaggio (#7) all'esterno del contenitore della batteria, e stringere la ma-
nopola. (fig. 12)
(#7)
(fig.11)
(fig.12) Barra fissaggio
11.4 Installare la barra di spinta posteriore (solo per CM900-xx)
Sollevare la barra posteriore posta dietro lo schienale (fig.13). Far scorrere l'estremità del tubo
di supporto nell’attacco e inserire il perno con relativo perno. (fig.14)
