9
ESPAÑOL

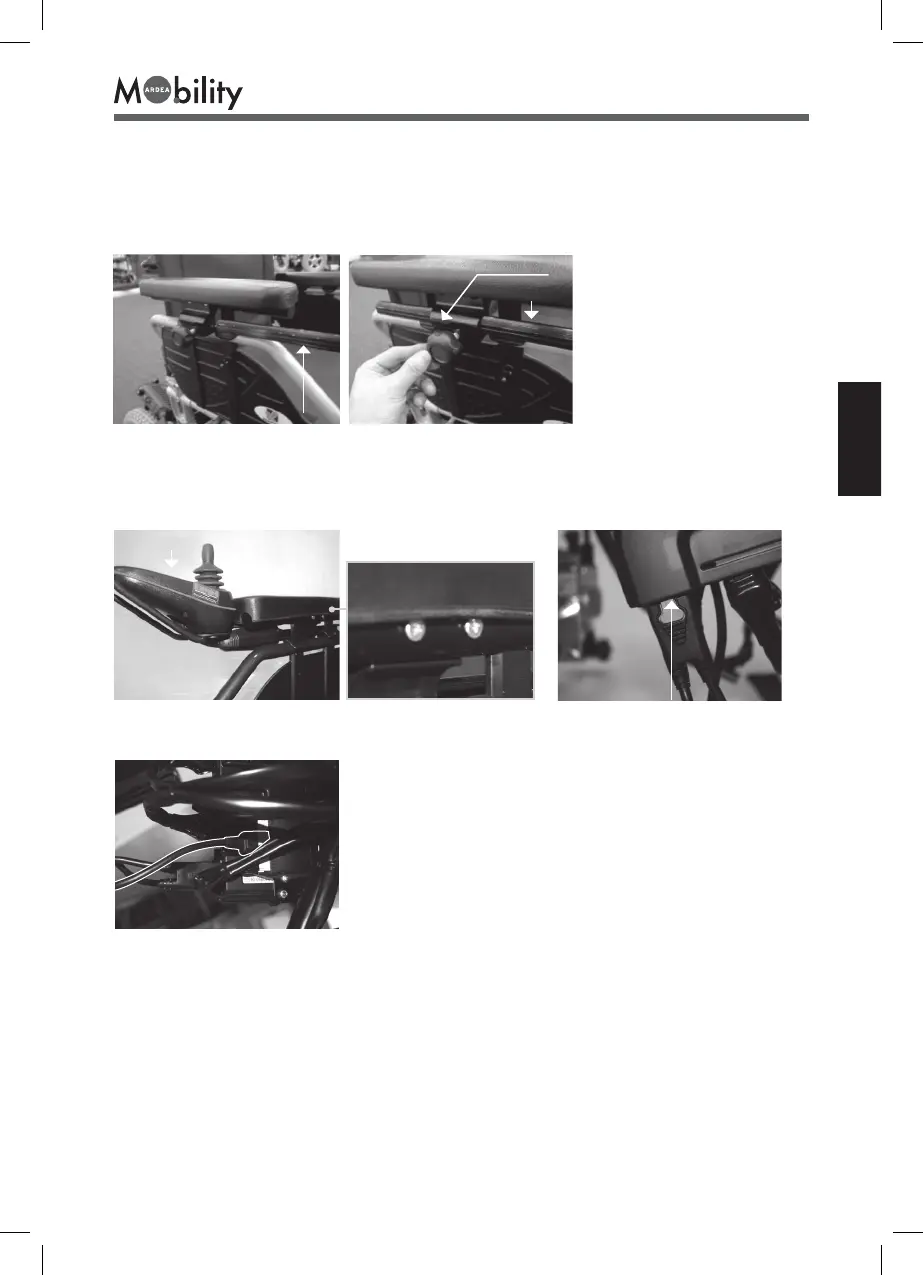

11. INSTRUCCIONES DE ENSAMBLAJE
11.1 Instalación del controller y de los cables de conexión
Desplazar la barra fija del controller (# 4) correctamente por el tubo del bastidor (fig.2)
y apretar el pomo (fig.3).
(# 4)
(fig.2)
Barra fija del controller (fig.3) Pomo
Montar el controller (# 3) (fig.4) en el soporte del brazo derecho o izquierdo, según la
necesidad, con 2 tornillos (fig.4A). Conectar el empalme del conector macho al conector
hembra de la centralita. (fig.5)
(# 3)
(fig.4) (fig.4A) (fig.5) Conector centralita
Hacer lo mismo con el conector del sistema de iluminación (si lo hay) (fig. 6).
(fig.6) Conector de iluminación
