9
ITALIANO
(# 4)

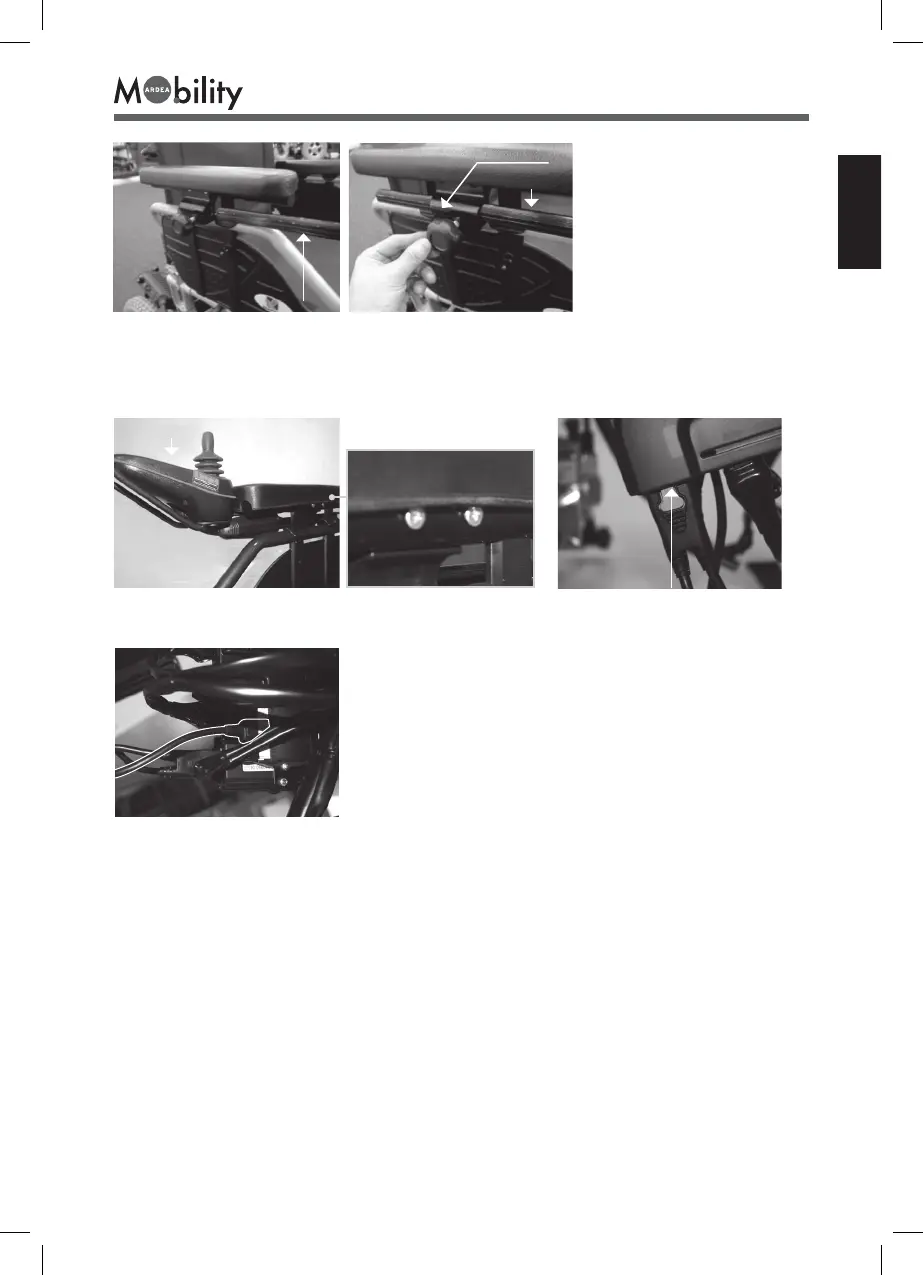

(fig.2) Barra fissa del controller (fig.3) Manopola
Montare il controller (# 3) (fig.4) sulla staffa del bracciolo destro o sinistro, a seconda della
necessità, con 2 viti (fig.4A). Dopo di che, collegare l’attacco del connettore maschio al
connettore femmina della centralina. (fig.5)
(# 3)
(fig.4) (fig.4A) (fig.5) Connettore centralina
Procedere nello stesso modo con il connettore del sistema di illuminazione (se presente) (fig. 6).
(fig.6) Connettore di illuminazioine
11.2 Installazione pedane
Inserire le pedane (sinistra # 5 e destra # 6) nella struttura ruotando dall'esterno verso l'in-
terno (fig.7) (fig.8).
