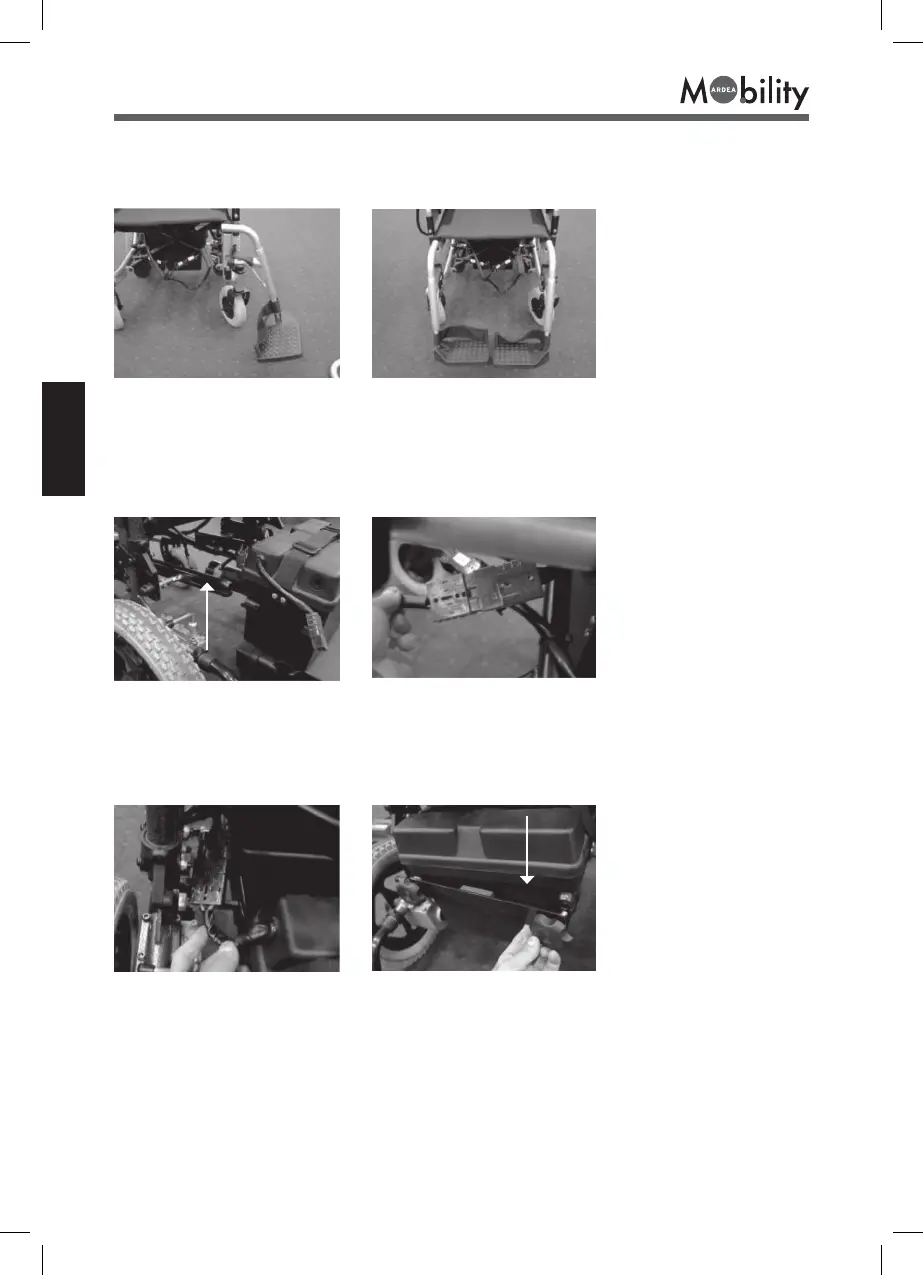

11.2 Instalación de los estribos
Aplicar los estribos (izquierdo # 5 y derecho # 6) a la estructura girando del exterior
al interior (fig.7) (fig.8).
(fig.7) (fig.8)
11.3 Instalar las baterías y conectar los cables
Desplazar las ranuras de la caja de la batería por la barra de soporte. (fig.9) Conectar la clavija
negra del cable (ref.8) a la centralita y la clavija roja al conector rojo de la primera batería
(fig.10) y asegurarse de que estén bien conectadas.
(fig.9) Barra de soporte (fig.10)
Repetir la misma operación con la segunda batería conectando los dos conectores negros.
(fig.11) Fijar la barra de fijación (#7) sobre el exterior del contenedor de la batería y apretar
el pomo. (fig.12)
(#7)
(fig.11) (fig.12)
Barra de fijación
