Moen 7250C Series User Manual

INS10412 - 5/15
3
2
F
*
H
*
I
*
1
I
*
3
H
*
F
*

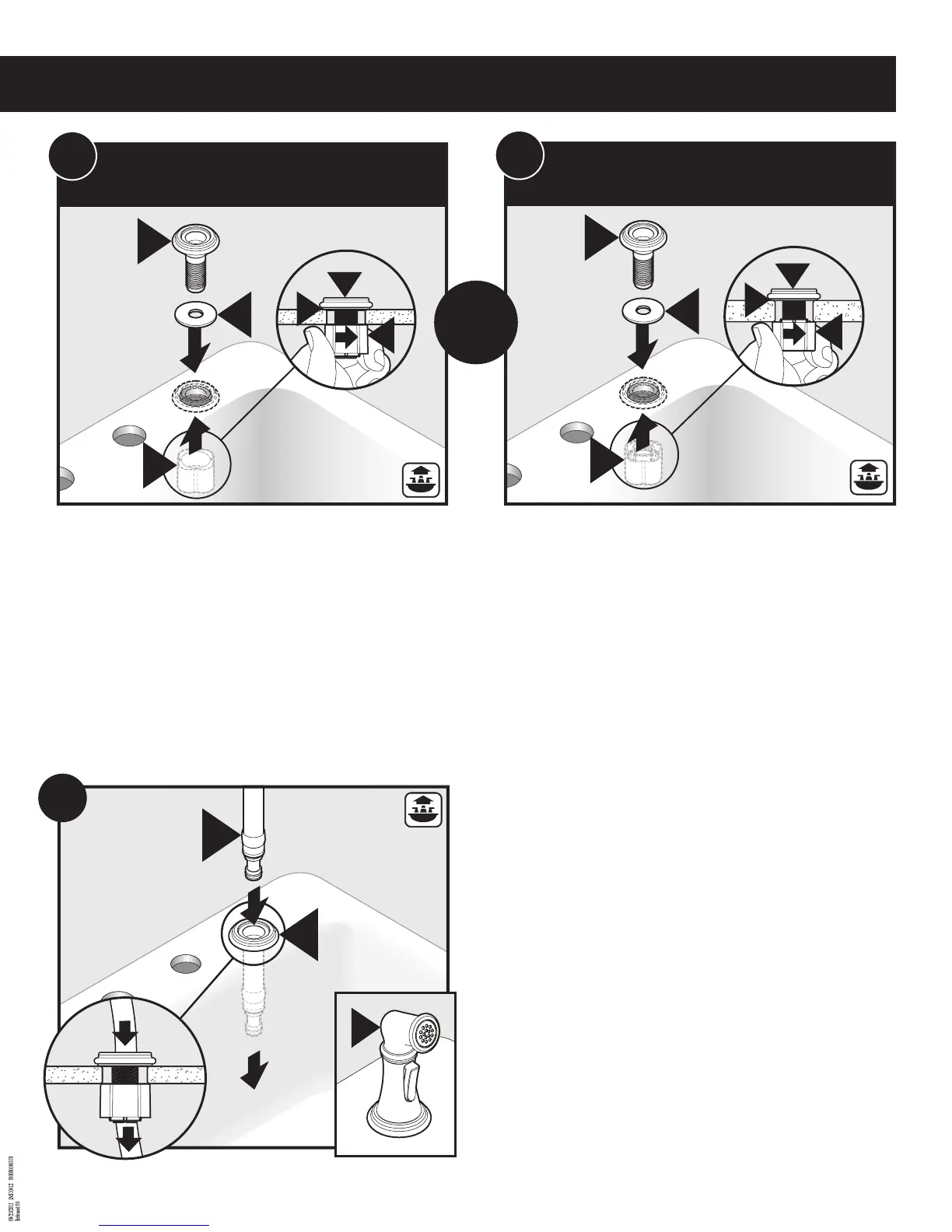

For Deck Thickness less than 1-1/4"
Para cubiertas de espesor menor de 1-1/4"
Si l'épaisseur du comptoir est de moins de 1 1/4 po
1A
2
F
*
H
*
I
*
1
I
*
3
H
*
F
*
1B
For Deck Thickness more than 1-1/4"
Para cubiertas de espesor mayor de 1-1/4"
Si l'épaisseur du comptoir est de plus de 1 1/4 po
For Thin Deck Installations:
1. Place Hose Guide Gasket (H
*
) onto Hose Guide (F
*
).
2. Place into mounting surface hole. Orient Hose Guide Nut (I
*
) with large end facing up.
3. Tighten to Hose Guide (F
*
).
Para instalación sobre cubierta delgada:
1. Coloque el empaque de la guía de la manguera (H
*
) sobre la guía de la manguera (F
*
).
2. Colóquela en el agujero en la supercie de montaje. Oriente la tuerca de la guía de la
manguera (I
*
) con el extremo grande hacia arriba.
3. Apriete a la guía de la manguera (F
*
).
Pour une installation sur un comptoir mince :
1. Placer le joint d’étanchéité du guide-tuyau (H
*
) sur le guide-tuyau (F
*
).
2. Insérer le tout dans l’ouverture de la surface de montage. Placer l’écrou du guide-tuyau
(I
*
) pour que la plus grosse extrémité soit orientée vers le haut.
3. Serrer le guide-tuyau (F
*
).
For Thick Deck Installations:
1. Place Hose Guide Gasket (H
*
) onto Hose Guide (F
*
).
2.
Place into mounting surface hole. Orient Hose Guide Nut (I
*
) with small end and facing up.
3. Tighten to Hose Guide (F
*
).
Para instalaciones sobre cubiertas gruesas:
1. Coloque el empaque de la guía de la manguera (H
*
) sobre la guía de la manguera (F
*
).
2. Colóquela en el agujero en la supercie de montaje. Oriente la tuerca de la guía de la
manguera (I
*
) con el extremo pequeño hacia arriba.
3. Apriete a la guía de la manguera (F
*
).
Pour installation sur un comptoir épais :
1. Placer le joint d’étanchéité du guide-tuyau (H
*
) sur le guide-tuyau (F
*
).
2. Insérer le tout dans l’ouverture de la surface de montage. Placer l’écrou du guide-tuyau
(I
*
) pour que la plus petite extrémité soit orientée vers le haut.
3. Serrer le guide-tuyau (F
*
).
or
o
ou
Insert Side Spray (E
*
) into Hose Guide (F
*
) until seated.
Inserte el rociador lateral (E
*
) en la guía de la manguera (F
*
) hasta que asiente.
Insérer le rince-légume latéral (E
*
) dans le guide-tuyau (F
*
) jusqu’à ce qu’il soit bien en place.
E
*
F
*
2
E
*
