Moen 7250C Series - Installation Path Selection; Non-Side Spray Installation

INS10412 - 5/15
5

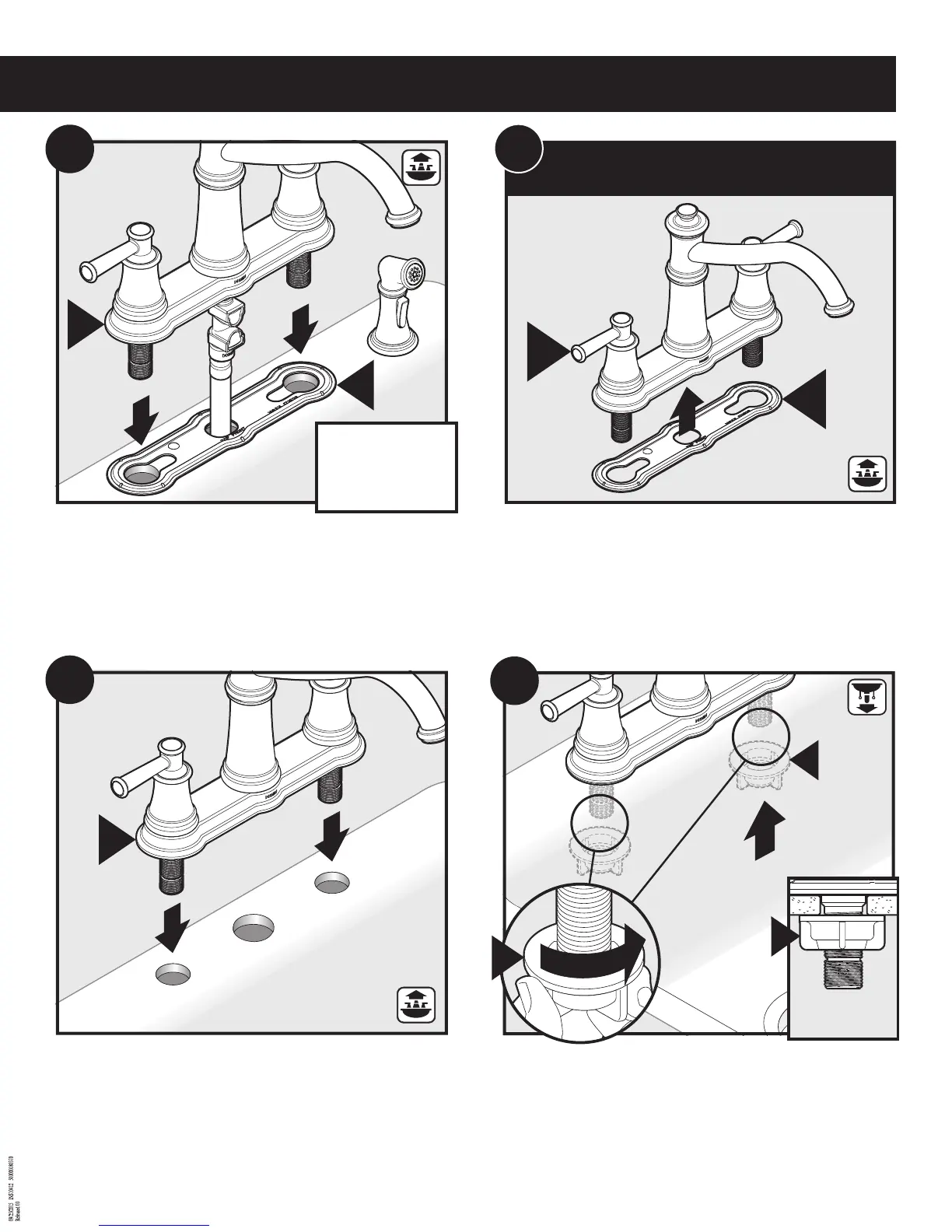

Place Deck Plate Gasket (B) onto bottom of Faucet (A).
Coloque el empaque de la placa de cubierta (B) sobre la parte inferior de la mezcladora (A).
Placer le joint d'étanchéité de la plaque de comptoir (B) sous le robinet (A).
Insert Faucet (A) into openings. Proceed to Step 9.
Inserte la mezcladora (A) en las aberturas. Vaya al Paso 9.
Insérer le robinet (A) dans les ouvertures. Passer à l'étape 9.
Insert Faucet (A) into openings.
Inserte la mezcladora (A) en las aberturas.
Insérer le robinet (A) dans les ouvertures.
1. From beneath the sink secure the Mounting Nuts (C) (x2) to the threaded shanks.
2. Tighten by hand.
1. Por debajo del fregadero asegure las tuercas de montaje (C) (x2) a los tubos roscados.
2. Apriete a mano.
1. Par en dessous de l'évier, visser les écrous de montage (C) (2) sur les tiges letées.
2. Serrer à la main.
B
A
7
Non-Side Spray Installation / Installation sans
rince-légumes latéral / Instalación sin rociador lateral
A
1
1
8
C
1
9
A
C
2
C
A
B
6
Go to Step 9
Vaya al Paso 9
Aller à l’étape 9
