Moen 7402 Series - Installation - Support and Securing; Step 2: Slide Support Bracket and Mount Washer; Step 3: Tighten Mounting Nut; Step 4: Attach Hose Protector

INS10507 - 11/15
3
2
Option/Opción/Option
2" (51mm)
greater than
2" (51mm)
mayor de
51 mm (2 po)
plus de
2" (51mm)
up to
2" (51mm)
hasta
51 mm (2 po)
jusqu'à
Option/Opción/Option
C
D
E
C
D
E
E
D
H

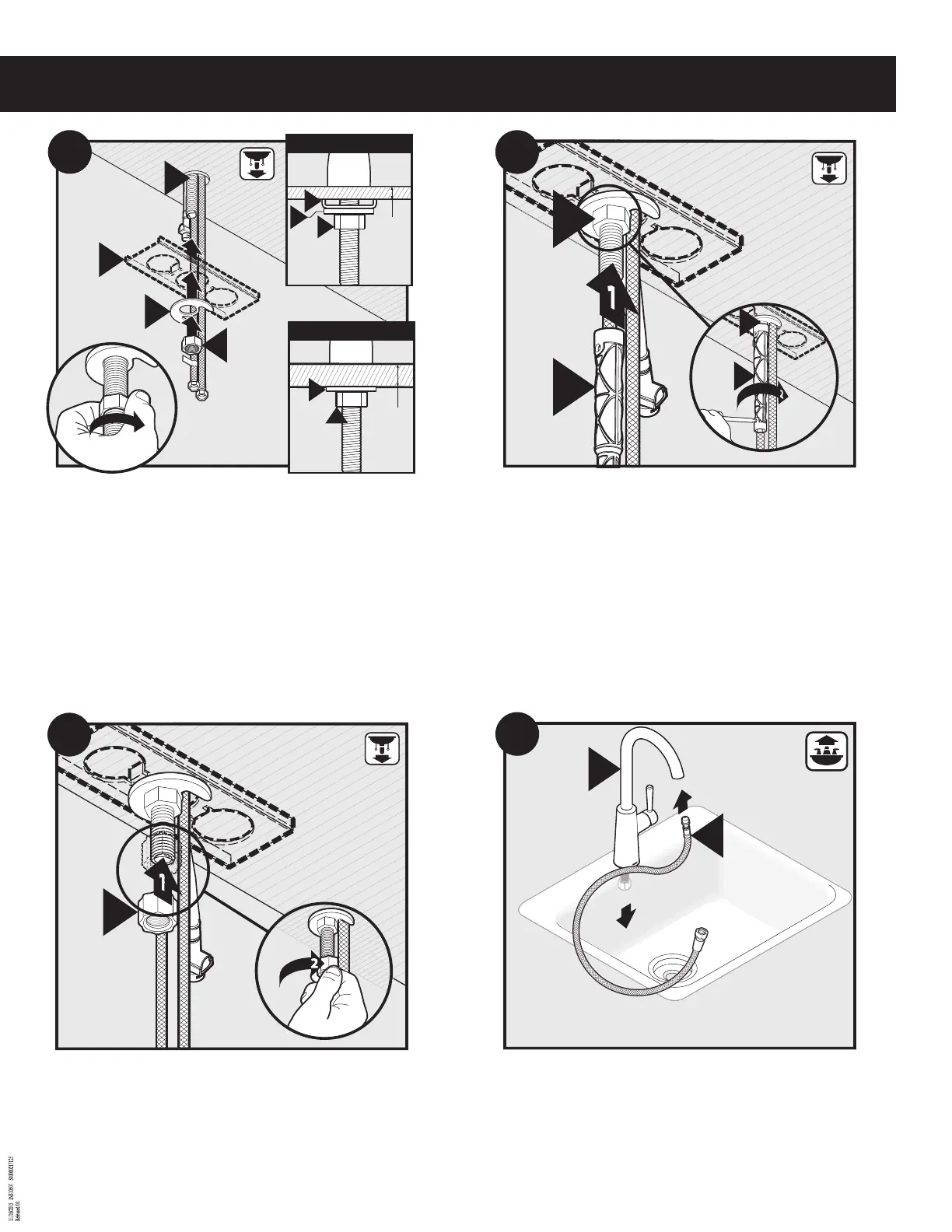

1. Thread the Hose Protector (F) on to the end of the shank as shown.
2. Tighten by hand.
1. Enrosque la protector de la manguera (F) en el extremo del tubo roscado como se
ilustra.
2. Apriete a mano.
1. Visser le protège-tuyau (F) sur l’extrémité de la tige, comme illustré.
2. Serrer à la main.
A
3
A
E
E
J
H
5
F
4
Slide Support Bracket (C), then Mounting Washer (D) up onto Faucet Body (H) under sink
and secure with Mounting Nut (E).
Deslice la ménsula de soporte (C), la arandela de montaje (D) hacia arriba sobre el cuerpo
de la mezcladora (H) debajo del fregadero y asegure con la tuerca de montaje (E).
Sous l’évier, faire glisser le support (C), puis la rondelle de montage (D), jusqu’au corps du
robinet (H) et xer le tout à l’aide de l’écrou de montage (E).
1. Tighten Mounting Nut (E) with Installation Tool (A).
2. Use screwdriver through hole in Installation Tool (A) to tighten rmly.
1. Apriete la tuerca de montaje (E) con la herramienta de instalación (A).
2. Utilice un destornillador a través del agujero en la herramienta de instalación (A) para
apretar rmemente.
1. Serrer l’écrou de montage (E) avec l’outil d’installation (A).
2. Utiliser un tournevis dans le trou de l’outil d’installation (A) pour serrer fermement.
Insert small end of Pulldown Hose (J) into spout and feed through Faucet Body (H).
Inserte el extremo pequeño de la manguera retráctil (J) en el surtidor y aliméntela a través
del cuerpo de la mezcladora (H).
Insérer la petite extrémité du tuyau rétractable (J) dans le bec et la faire glisser dans le corps
du robinet
(H) .
