INS163C
PARTS DIAGRAM
TABLEAU DES PIÈCESDIÁGRAMA DE PIEZAS
*Diverter (24) factory assembled in spout body (25)

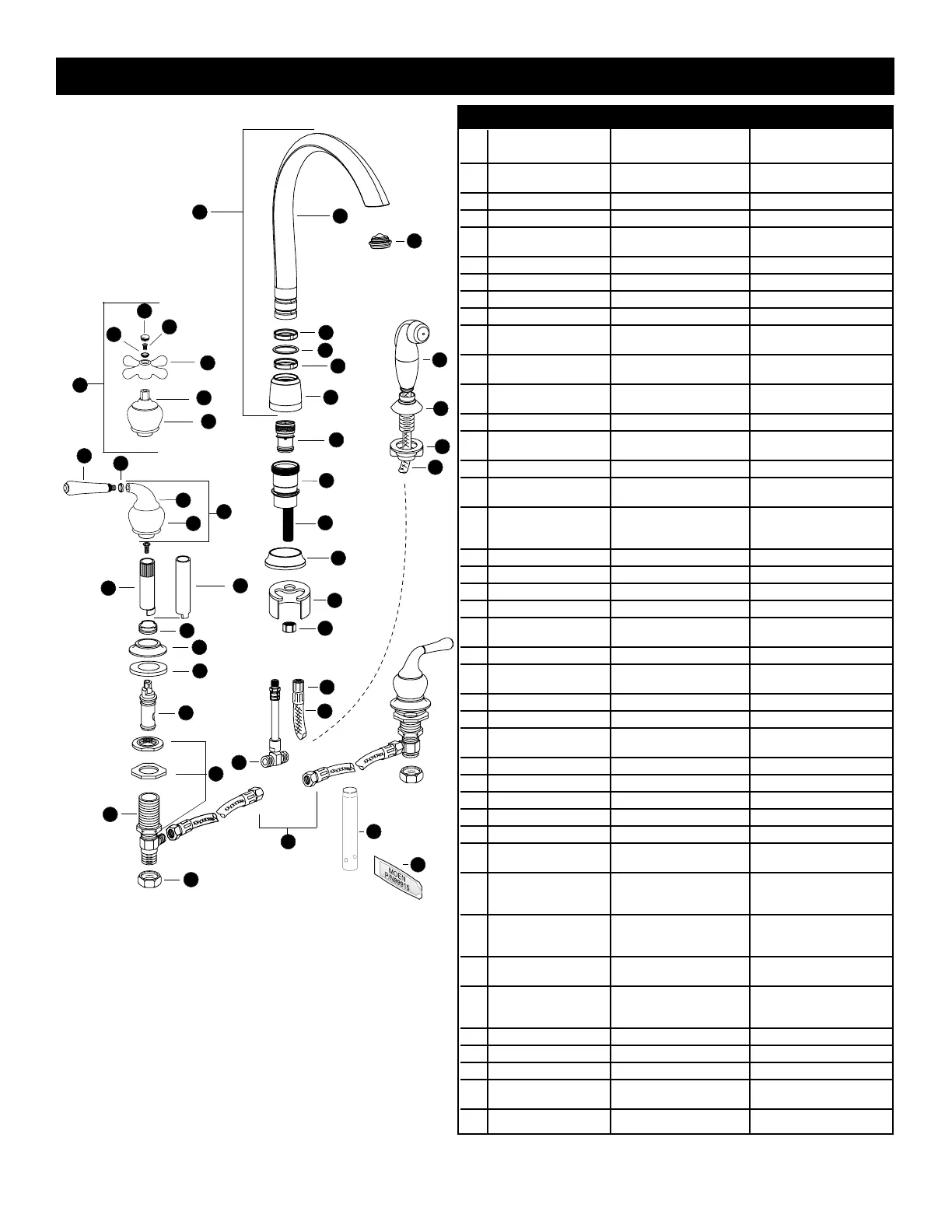

Parts Diagram displays all faucet components
(most of which are provided already assembled in the box).
El desviador (24) viene ensamblado de la fábrica
en el cuerpo de la salida (25)
El diagrama de piezas ilustra todos los componentes de la mezcladora
(la mayoría de los cuales se proveen ya ensamblados en la caja).
Inverseur (24) assemblé en usine dans le corps de bec (25)
Le tableau des pièces affiche les composants du robinet et
la plupart sont déjà assemblés dans la boîte.
32
1
38
39
40
18
19
20
21
35
10
11
36
37
23
25
24
*
9
4
34
22
6
7
8
26
27
28
4
5
12
41
29
2
3
13
33
34
15
31
14
16
17
30
ENGLISH FRANÇAIS ESPAÑOL
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
Lever Handle Insert (2)
Color RIng (2)
Elbow (2)
Handle Hub (2)
Lever Handle
Assembly (2)
Plug Button (2)
Handle Screw (2)
Color RIng (2)
Handle Skirt (2)
Cross Handle Insert (2)
Cross Handle Assembly
(2)
Stem Extension Kit (2)
Handle Escutcheon (2)
Handle Escutcheon
Gasket (2)
Cartridge (2)
Valve Mounting
Hardware (2)
Tailpiece Nut (2)
(not included on
all models)
Spout
Aerator
Spout Retaining Ring
O-ring
Spout Nut Retaining
Ring
Spout Nut
Diverter
(spray models)
Spout Body
Threaded Shank
Spout Deck Ring
with Gasket
Mounting Bracket
Mounting Nut
Cartridge Nut
T-Connector
Supply Hose (2)
Swivel Nut
(spray models)
Spray Hose
(spray models)
Spray Head
(spray models)
Hose Guide with Gasket
(spray models)
Locknut
(spray models)
Mounting Tool
Valve Body
Spout Assembly
Cartridge Removal Tool
(not included)
Silicone Grease
Inserto de manija
de palanca (2)
Anillo de color (2)
Codo (2)
Centro de manija (2)
Ensamble de manija
de palanca (2)
Botón del tapón (2)
Tornillo de manija (2)
Anillo de color (2)
Falda de manija (2)
Inserto de manija en cruz (2)
Ensamble de manija
en cruz (2)
Juego de extensión
del vástago (2)
Chapetón de manija (2)
Empaque del chapetón
de manija (2)
Cartucho (2)
Piezas para montaje
de válvula (2)
Tuerca de colilla (2)
(no incluido con todos
los modelos)
Ensamble de Salida
Aireador
Anillo Retenedor de Salida
Anillo
Anillo retenedor de
tuerca de salida
Tuerca de la Salida
Desviador
(modelos con rociador)
Cuerpo de Salida
Tubo Roscado
Anillo de Cubierta de
Salida con Empaque
Soporte de Montaje
Tuerca de Montaje
Tuerca de Cartucho
Conectador en "T"
Manguera de alimentación (2)
Tuerca Giratoria
Manguera de rocío
(modelos con rociador)
Cabeza de rociador
(modelos con rociador)
Chapetón de Rociador
Tuerca aseguradora
(modelos con rociador)
Herramienta de Montaje
Cuerpo de la válvula
Ensamble de salida
Herramienta para remover
cartucho (no incluída)
Grasa Con Siliconas
Manette rapportée (2)
Anneau en couleur (2)
Coude (2)
Moyeu de poignée (2)
Assemblage de poignée
à manette (2)
Bouton de bouchage (2)
Vis de poignée (2)
Anneau en couleur (2)
Jupe de poignée (2)
Poignée cruciforme
rapportée (2)
Assemblage de poignée
cruciforme (2)
Trousse de rallonge
de tige (2)
Rosace de poignée (2)
Bague d’étanchéité de
rosace de poignée (2)
Cartouche (2)
Pièces de montage
de soupape (2)
Écrou d’about (2)
(non compris avec tous
les modèles)
Bec
Aérateur
Anneau de retenue du bec
Joint torique
Anneau de retenue d’écrou
du bec
Écrou de bec
Inverseur (modèles avec
rince-légumes)
Corps de bec
Tige filetée
Anneau de comptoir du
bec avec bague
Support de montage
Écrou de montage
Écrou de cartouche
Raccord en T
Tuyau d’alimentation (2)
Écrou de pivot (modèles
avec rince-légumes)
Boyau du rince-légumes
(modèles avec
rince-légumes)
Pomme du rince-légumes
(modèles avec
rince-légumes)
Guide-boyau avec bague
Contre-écrou
(modèles avec
rince-légumes)
Outil de montage
Corps de soupape
Assemblage de bec
Outil d’extraction de
cartouche (non inclus)
Graisse de silicone
