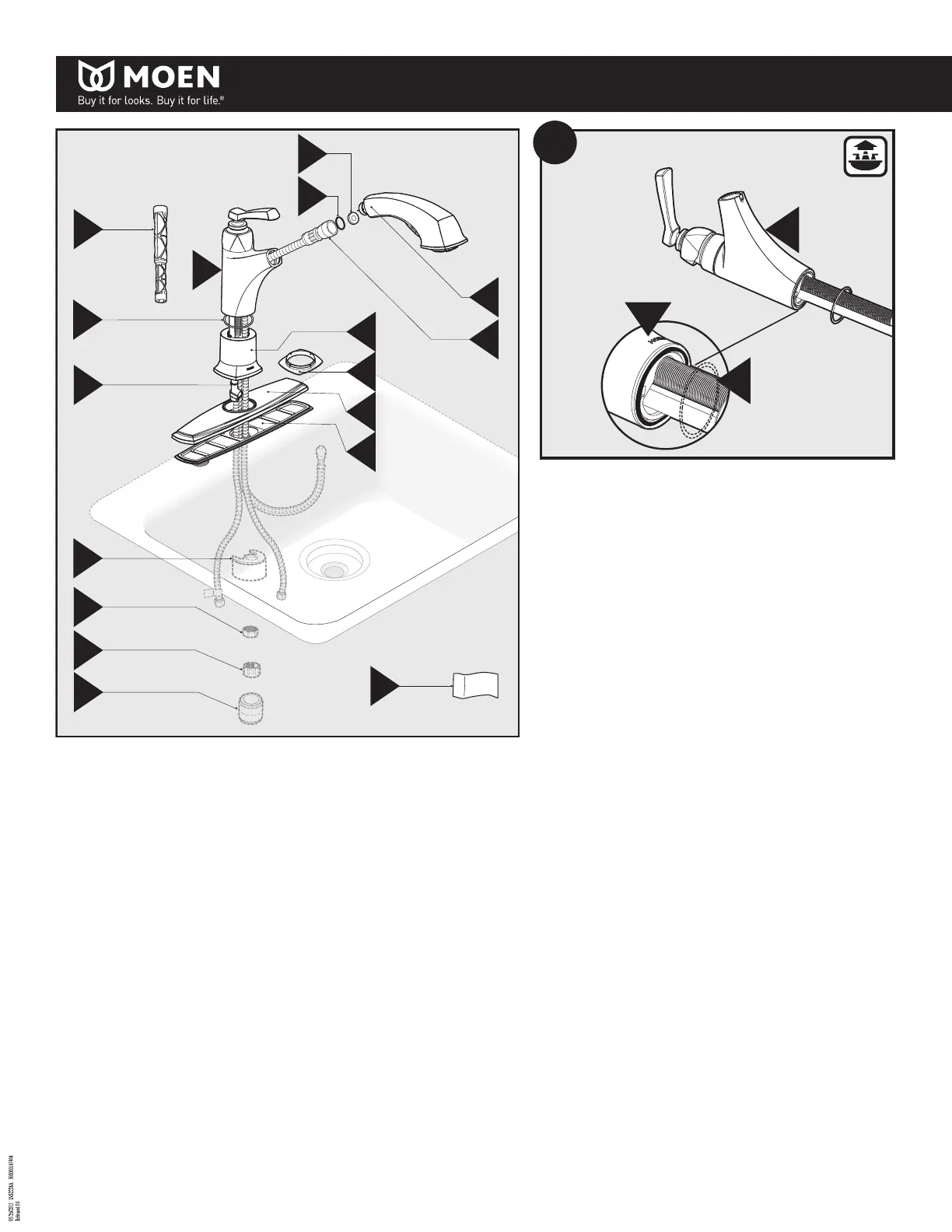

Moen 87659SRS - Parts List and Diagram; Faucet Installation Steps; Step 1: Install Faucet Body Gasket

2
P
B
C
E
A
Note: Style may vary by model.
Nota: El estilo puede variar por el modelo.
Remarque : Le style peut varier selon le modèle.
I
L
J
F
M
N
O
G
H
D
K
Q
K
K
E
1
Install Faucet Body Gasket (E) into groove on bottom of Faucet Body (K).
Instale el empaque del cuerpo de la mezcladora (E) en la ranura en la parte inferior del cuerpo
de la mezcladora (K).
Installer le joint d’étanchéité du corps du robinet (E) dans la rainure située au bas du corps du
robinet (K).
Parts List
A. Spray Wand
B. Screen
C. O-Ring
D. Pullout Hose
E. Faucet Body Gasket
F. Outlet Hose
G. Mounting Bracket
H. Mounting Nut
I. Hose Protector
J. Hose Weight
K. Faucet Body
L. Spout Base
M. Spout Base Gasket
N. Deck Plate
O. Deck Plate Gasket
P. Installation Tool
Q. Product Identication Label
Lista de piezas
A. Varilla rociadora
B. Filtro
C. Anillo de caucho
D. Manguera retráctil
E. Empaque del cuerpo de
la mezcladora
F. Manguera de salida
G. Ménsula de montaje
H. Tuerca de montaje
I. Protector de la manguera
J. Peso de la manguera
K. Cuerpo de la mezcladora
L. Base del surtidor
M. Empaque de la base del surtidor
N. Placa de cubierta
O. Empaque de la placa
de cubierta
P. Herramienta de instalación
Q. Etiqueta de identicación
del producto
Liste des pièces
A. Bec de pulvérisation
B. Tamis
C. Joint torique
D. Tuyau rétractable
E. Joint d’étanchéité du corps du robinet
F. Tuyau de sortie
G. Support de montage
H. Écrou de montage
I. Protège-tuyau
J. Poids du tuyau
K. Corps du robinet
L. Base du bec
M. Joint d’étanchéité de la base du bec
N. Plaque de comptoir
O. Joint d’étanchéité de la plaque
de comptoir
P. Outil d’installation
Q. Étiquette d’identication du produit
