Moen 87659SRS - Soap Dispenser Installation; Step 15: Install Soap Dispenser Base; Step 16: Mount Soap Dispenser Nut; Step 17: Attach Soap Dispenser Bottle

7
Parts List
R. Soap Dispenser/Pump
S. Soap Dispenser Base
T. Straw
U. Mounting Nut
V. Bottle
W. Gasket
Lista de piezas
R. Dosicador/bomba de jabón
S. Base del dosicador de jabón
T. Pajilla
U. Tuerca de montaje
V. Botella
W. Empaque
Liste des pièces
R. Distributeur de savon / Pompe
S. Base du distributeur de savon
T. Tube
U. Écrou de montage
V. Bouteille
W. Joint d'étanchéité
R
S
V
W
T
U
W
15
S

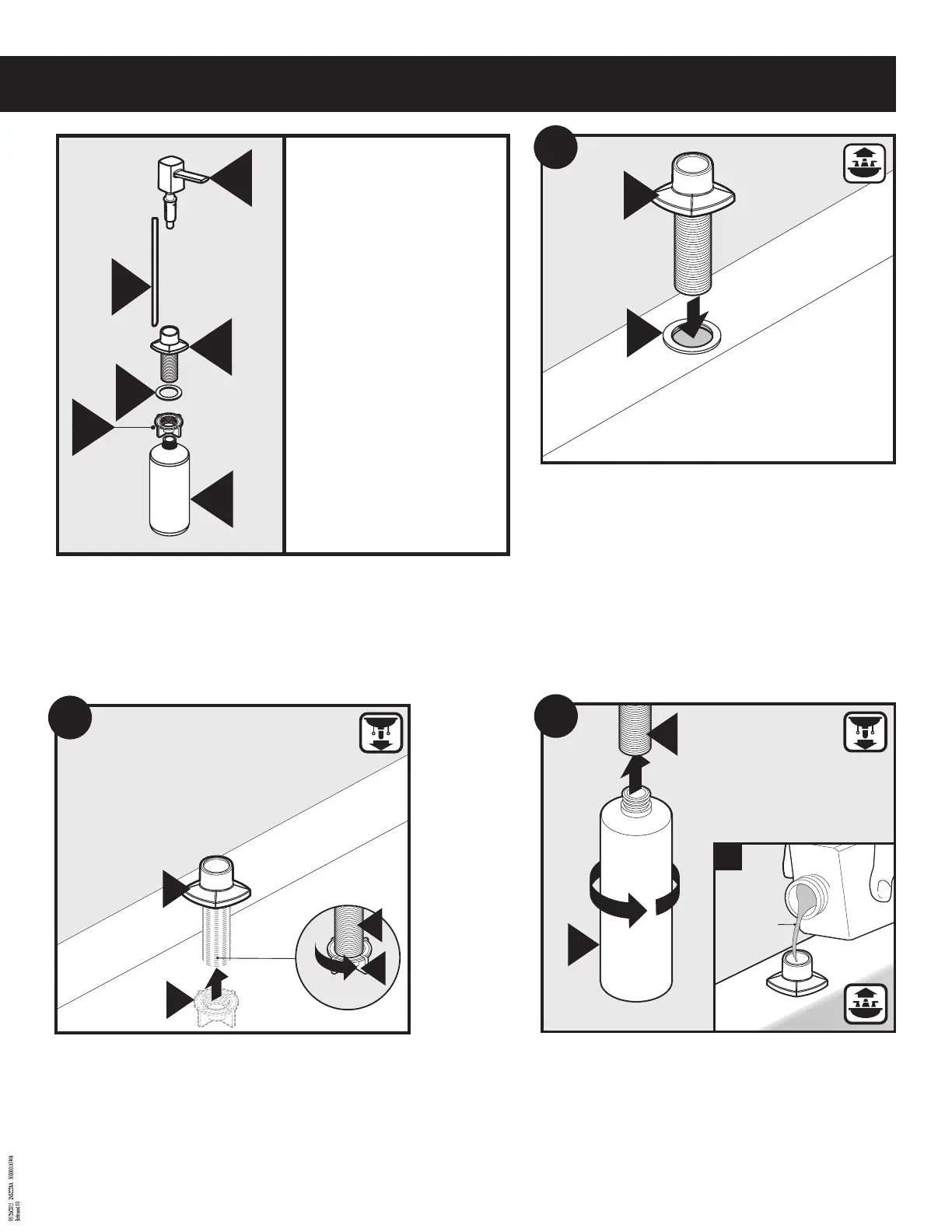

Put Soap Dispenser Base (S) thru the Gasket (W) and in to the sink hole.
Coloque la base del dosicador de jabón (S) a través del empaque (W) y dentro del agujero
en el fregadero.
Insérer la base du distributeur de savon (S) dans le joint d’étanchéité (W) et le trou de l’évier.
U
1
2
U
S
16
S
1
2
V
S
Preferred Liquid
Líquido Preferido
Liquide Préféré
17
3
1) Thread Mounting Nut (U) on to Soap Dispenser Base (S).
2) Tighten by hand.
1) Enrosque la tuerca de montaje (U) en la base del dosicador de jabón (S).
2) Apriete a mano.
1) Visser l’écrou de montage (U) sur la base du distributeur de savon (S).
2) Serrer à la main.
1) Thread Bottle (V) onto the Soap Dispenser Base (S).
2) Tighten by hand.
3) Fill with preferred liquid soap from above sink.
1) Enrosque la botella (V) en la base del dosicador de jabón (S).
2) Apriete a mano.
3) Llene con su jabón líquido preferido por arriba del fregadero.
1) Visser la bouteille (V) sur la base du distributeur de savon (S).
2) Serrer à la main.
3) Remplir de votre savon préféré par au-dessus de l’évier.
INS2228A - 5/15
