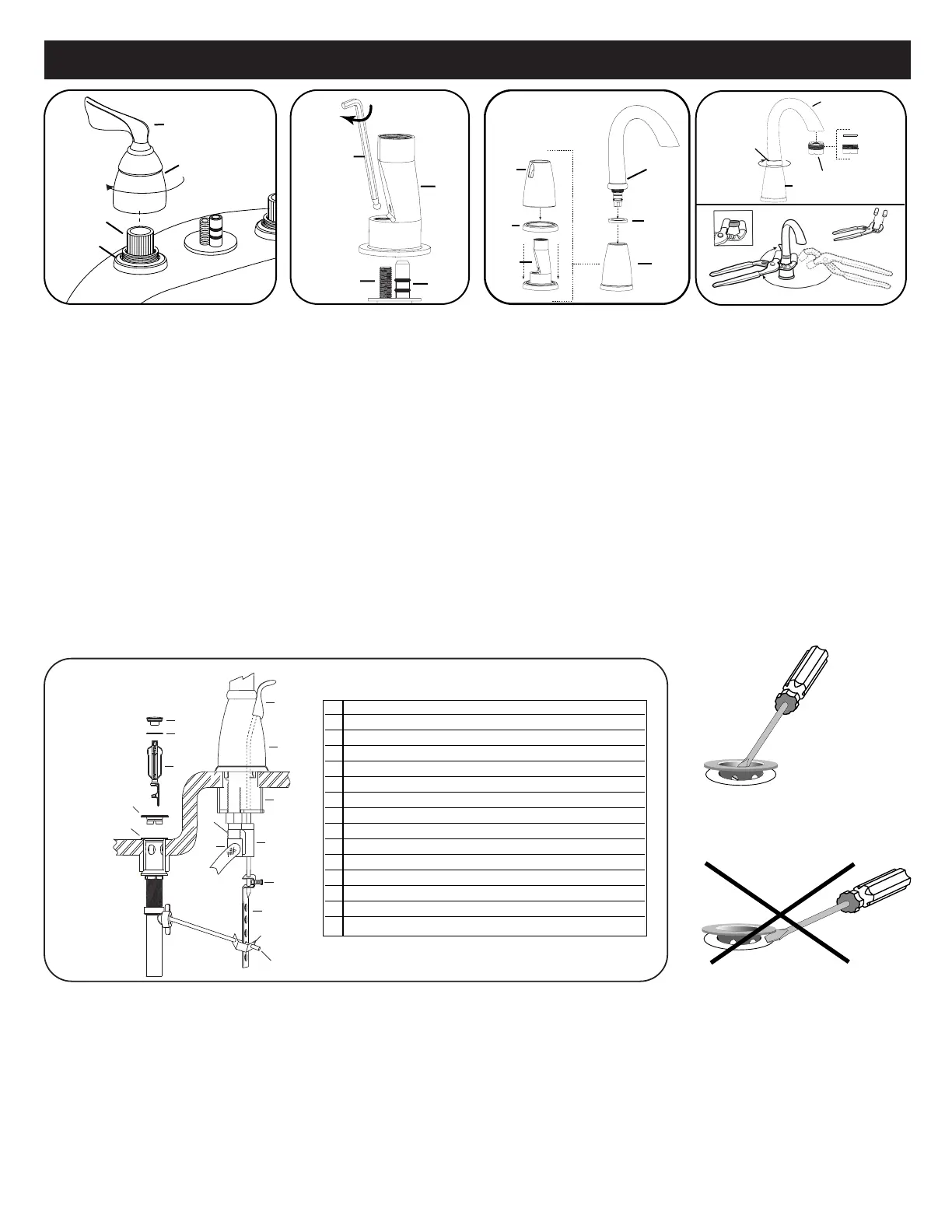

DIRECTIVES D’INSTALLATION
1 Pièce de monture de la bonde
2 Joint torique de la bonde
3 Couvert du siège (non inclus avec les 84824 modèles en fini Chrome)
4 Pièce de base de la bonde
5 Tige et bouton de levage
6 Siège
7 Courroie de la tige de levage
8 Vis de la courroie de la tige de levage
9 Bride à ressort
10 Tige de pivot
11 Guide de tige de levage
12 Tube de bec
13 Assemblage de tuyau
14 Jupe de bec
15 Support de montage
1
2
4
3
6
7
10
9
5
14
12
8
13
11
15
Directives d’installation de la garniture de bonde de lavabo
1) Placer le couvert du siège (3) dans le siège (6) et pousser doucement en sassurant de ne pas courber le couvert de siège.
2) Visser fermement la pièce de monture escamotable (1) dans la base (4). Sassurer de ne pas fausser le filetage et de placer le joint torique (2) correctement
sur la pièce de monture (1).
3) Installer avec pression le guide de la tige (1) de levage sur le tube du bec (12) en sassurant que lextrémité inférieure est posée sur le « T » de
lassemblage de tuyau (13) comme illustré ci-dessus. Sassurer que louverture est alignée avec celle de la tige de levage dans la jupe du bec (14).
4) Raccorder la tige de pivot (10) à la courroie de tige de levage (7) à laide de la bride à ressort (9) comme illustré ci-dessus.
5) Placer le bouchon du drain en position complètement ouverte, dévisser un peu la vis de la courroie de tige de levage (8) et régler la hauteur de la tige de
levage pour que le bouton soit distancé du robinet. Serrer la vis de courroie de tige de levage. Linstallation est maintenant terminée. Si la tige de levage
(5) ne glisse pas dans le comptoir, vérifier la direction du support de montage pour sassurer que louverture de la tige de levage nest pas bloquée.
Pour démonter lassemblage de bonde, inverser lordre des étapes ci-dessus. Pour enlever le couvert du siège, utiliser un tournevis pour courber, de lintérieur,
les parties comme illustré ci-dessous. Ne pas essayer de soulever, de lextérieur, le couvercle du siège avec un outil.
Démontage correct
Démontage incorrect
6
1. Placer une bille de mastic de plombier (non fourni) de 1/4 po sous les
rosaces (8). Centrer les rosaces sur les corps de soupape. Faire pivoter les
rallonges de tige (A) à la position fermée : dans le sens des aiguilles dune
montre pour leau chaude (rouge) et dans le sens contraire pour leau froide
(bleu). Placer les poignées sur les soupapes en pointant à 90 o du bec. Faire
pivoter la jupe de poignée (2) dans le sens des aiguilles dune montre avec
une main et saisir de lautre la poignée (1) en appliquant une légère pression
vers le bas. Serrer à la main jusqu’à ce que la jupe de poignée soit alignée
avec la rosace et installée bien fermement sur celle-ci en prenant soin de ne
pas fausser les filetages.
2. Prendre le petit contenant de graisse (25) et étendre de la graisse sur le
joints toriques extérieurs du tube de bec (B). Placer la base du bec (14) sur
le tube de bec (B). Serrer la base du bec (14) bien fermement en faisant
glisser une clé hexagonale de 3,175 mm (19) dans louverture de la tige de
levage de la base du bec et dans le boulon du bec (C) et tourner dans le
sens des aiguilles dune montre.
3. Placer une bille de mastic de plombier (non fourni) de 1/4 po sous la
rosace (8). Placer la rosace du bec (8) et la jupe de bec (13) sur le
dessus de la base du bec en sassurant que louverture de la tige de
levage est placée vers larrière. Placer le joint d’étanchéité (10) sur
lextrémité inférieure filetée de lassemblage de bec (D). Étendre de la
graisse (fournie) sur le joint d’étanchéité extérieur (10) et placer
lassemblage de bec dans la jupe de bec (13).
4. Serrer lassemblage de bec (D) sur la jupe de bec (13) en faisant
pivoter l’écrou de bec (11) jusqu’à ce que le bec soit bien fixé à la jupe.
Pour réaliser cette attache bloquée, utilisez les pinces et les
couvertures fournies (30) (comme montré ci-dessus) au couple en bas
de l'écrou de bec.
Lassemblage de laérateur (E) est assemblé comme illustré ci-dessus. À laide
de loutil daérateur (21) (fourni), faire pivoter laérateur dans le sens des
aiguilles dune montre dans lextrémité de renvoi du bec jusqu’à ce quil soit
fermement installé.
SI VOUS NINSTALLEZ PAS LA GARNITURE DE BONDE, linstallation du
robinet est terminée. Il faut maintenant rincer le robinet. Voir les directives de
rinçage du robinet dans la section dentretien à la page 7. SI VOUS INSTALLEZ
UNE GARNITURE DE BONDE, voir les directives ci-dessous.
12
3
19
14
B
C
A
2
1
8
D
13
8
14
13
10
4
11
13
D
E
fully seated
