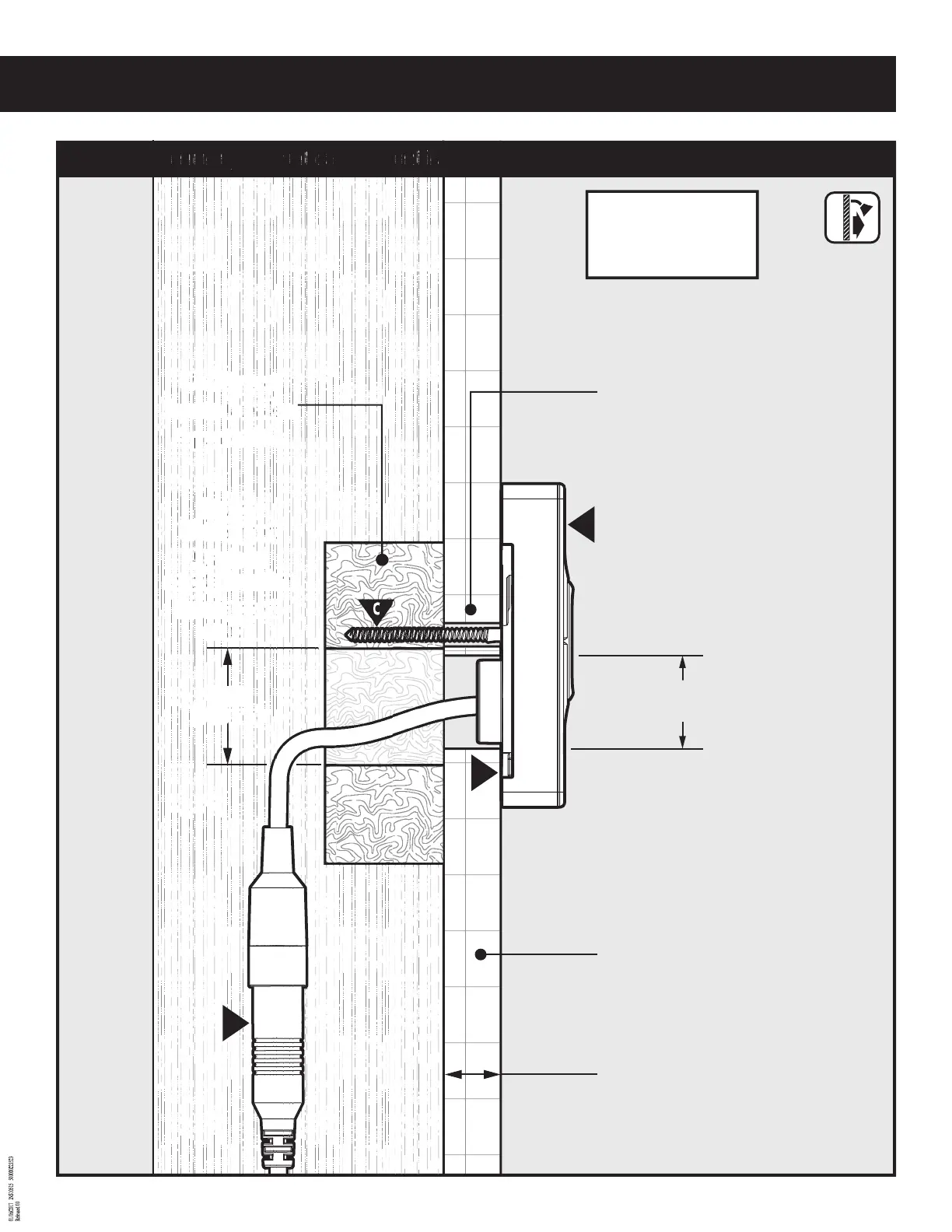

Moen TS3302TB - Mounting the Controller; Mounting Details

INS10515 - 11/16
3
E
D
C
B
Finished Wall
Pared terminada
Mur fini
Wood Support
Soporte de madera
Support en bois
3/16" hole through finished
wall only
Agujero de 3/16" (0.47 cm) a través
de la pared terminada solamente
Un trou de 3/16 po dans un mur
ni seulement
Shower Side
Lado de la regadera
Côté de la douche
1-1/4"
(31.8 mm)
1"
(25.4 mm)
Through Finished Wall
A través de la pared terminada
Sur un mur fini
Through
Wood Support
A través del
soporte de madera
Sur un support
en bois
1-1/2" max wall thickness
Espesor de pared
máximo 1-1/2" (3.81 cm)
Épaisseur murale max. de 1 1/2 po
Mounting Information / Información de montaje / Renseignement sur l’installation
