C
D
2A
Installation from above oor
Instalación por arriba del piso
Installation à partir du dessus du plancher

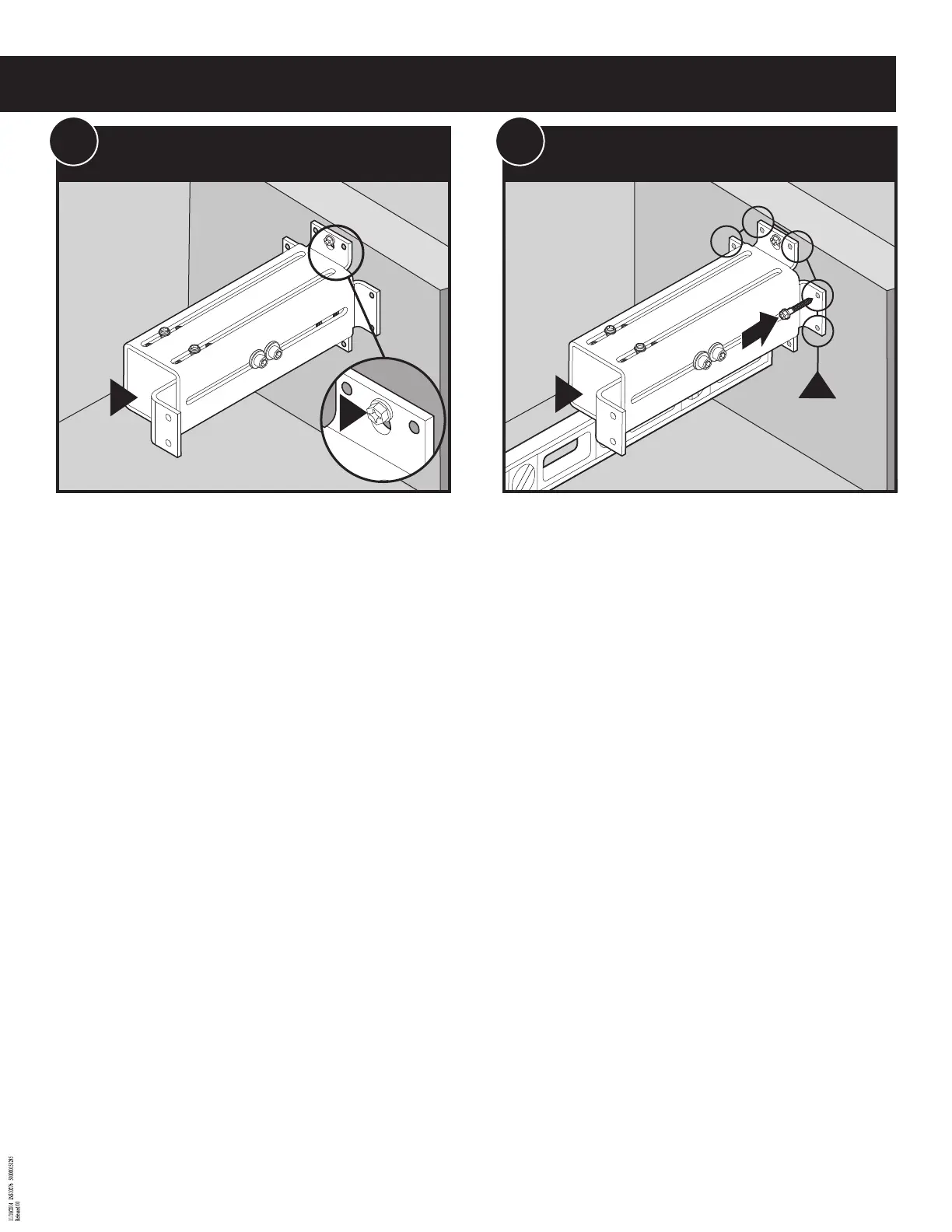

Hang Manifold Mounting Bracket (C) onto Mounting Bracket Screw (D). Slide into key slot of bracket till
it fully rests.
Cuelgue la ménsula de montaje del distribuidor (C) sobre el tornillo de la ménsula de montaje (D).
Deslícela en su ranura de encaje hasta que descanse rme.
Accrocher le support de montage du collecteur (C) sur la vis du support de montage (D). Le faire glisser
dans la fente à clé du support jusqu’à ce que le tout soit bien en place.
C
D
3A
Installation from above oor
Instalación por arriba del piso
Installation à partir du dessus du plancher
Using a level, ensure bracket assembly is level. Once leveled, secure Manifold Mounting Bracket (C) with
Mounting Bracket Screws (D) (provided) into 3 sides (top, left, right).
Con un nivel, asegúrese de que el conjunto de la ménsula esté nivelado. Una vez nivelada, asegure la
ménsula de montaje del distribuidor (C) con los tornillos de la ménsula de montaje (D) (provistos) en 3
lados (arriba, izquierda, derecha).
En utilisant un niveau, s’assurer que l’assemblage du support est de niveau. Une fois l’assemblage de
niveau, xer le support de montage du collecteur (C) avec les vis du support de montage (D) (fournies)
dans les 3 côtés (dessus, gauche, droite).
