Elevador MoJack EZ Elevador MoJack EZ
24 25

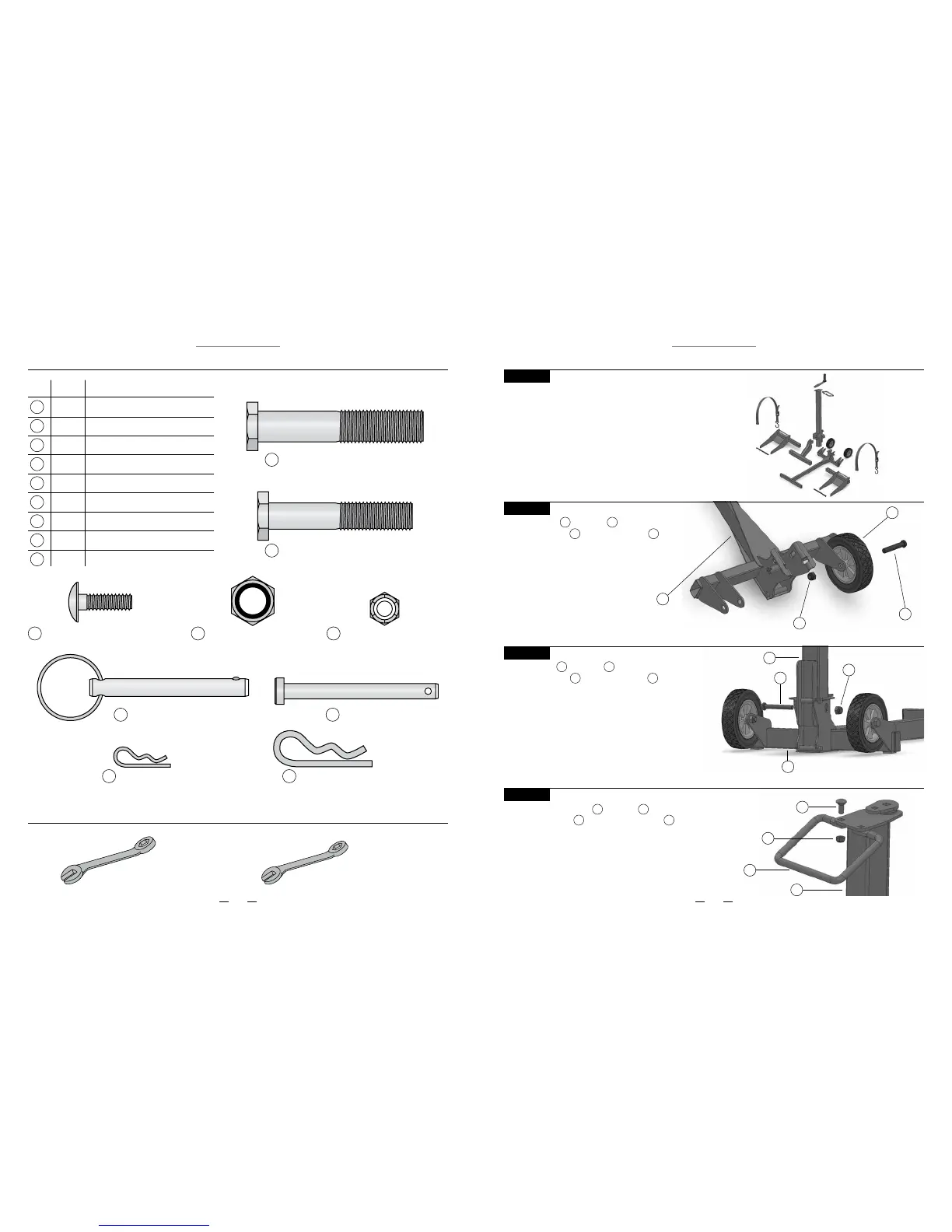

Lista de materiales
11
Nº
Elem. Cant. Descripción
Tornillo de cabeza M12 - 1.75 X 80
Tornillo de cabeza M12 - 1.75 X 65
Perno de carruaje M8 - 1.25 X 20
Tuerca Nylock – M12-1.75
Tuerca Nylock – M8-1.25
Pasador de empuje
Pasador de horquilla
Horquilla chica
Horquilla grande
1
2
3
3
3
2
1
1
2
19
12
13
14
15
16
17
18
Herramientas necesarias para el montaje
Llave inglesa de 19 mm (2) Llave inglesa de 13 mm (1)
14
Tuerca Nylock – M12-1.75
15
Tuerca Nylock – M8-1.25
18
Horquilla chica
19
Horquilla grande
11
Tornillo de cabeza M12 - 1.75 X 80
13
Perno de carruaje M8 - 1.25 X 20
12
Tornillo de cabeza M12 - 1.75 X 65
16
Pasador de empuje
17
Pasador de horquilla
Instrucciones de montaje
PASO 1
Extraiga el elevador MoJack EZ del empaque.
Haga un inventario de las partes para estar seguro de
que posee todas las partes y materiales. Si faltan partes
o materiales, póngase en contacto con MoJack
llamando al 1-877-575-3173 o por correo electrónico a
parts@themojack.com.
PASO 2
Monte la rueda a la base , insertando el
tornillo de cabeza y la tuerca Nylock ,
y fíjelos. Repita el procedimiento con la
segunda rueda.
Nota: No apriete demasiado la tuerca Nylock.
Base
3
Rueda
4
Tuerca Nylock
14
Tornillo de cabeza
12
Sujete la torre a la base usando el
tornillo de cabeza y la tuerca Nylock como
se indica.
Nota: No apriete demasiado la tuerca Nylock.
PASO 3
Tuerca Nylock
14
Tornillo de cabeza
11
Base
3
Torre
1
4 3
12 14
1 3
11 14
Torre
1
Fije el asa de seguridad a la torre con dos
pernos de carruaje y dos tuercas Nylock .
PASO 4
Perno de carruaje
13
Asa de seguridad
7
Tuerca Nylock
15
7 1
13 15
