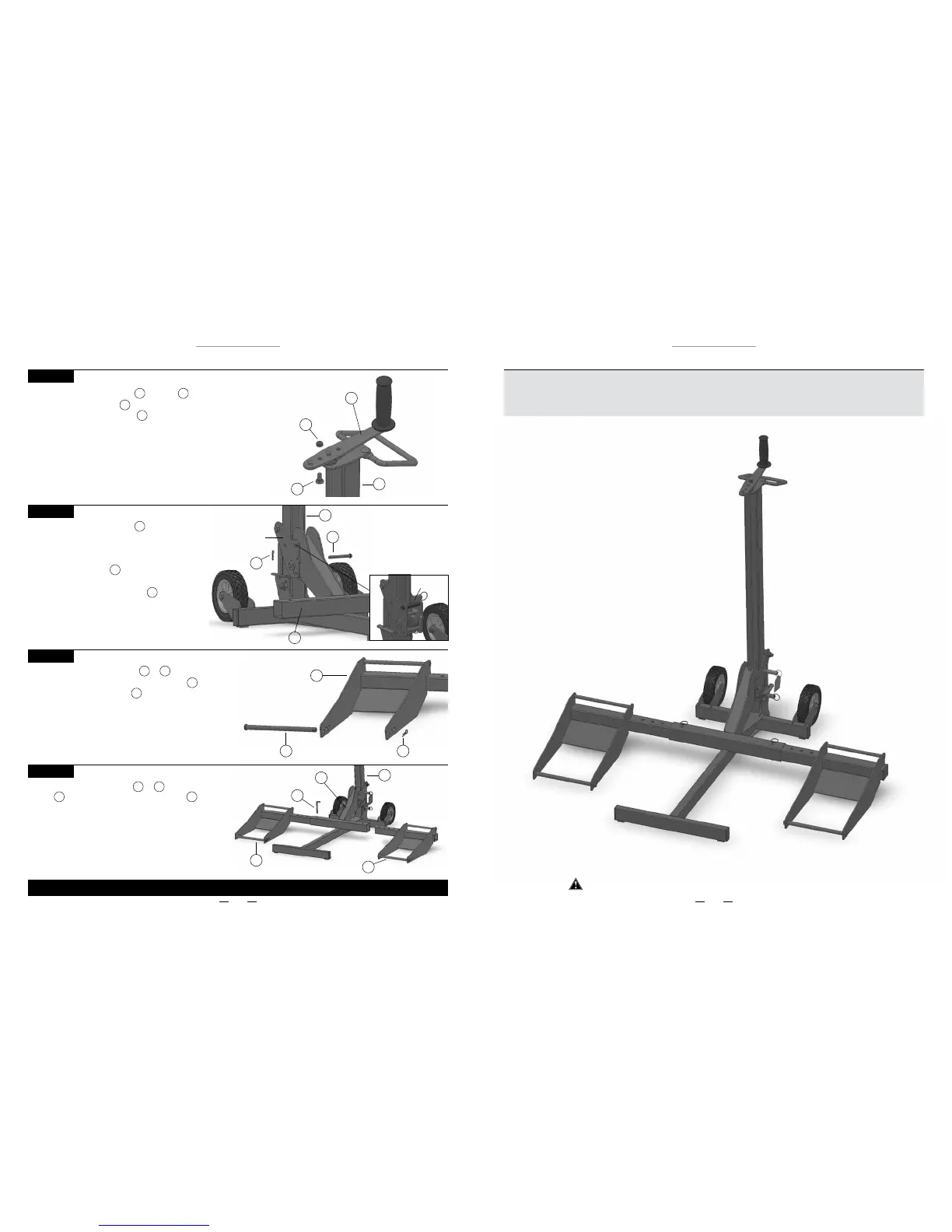

Directives d’assemblage
ÉTAPE 5
Écrou nyloc
15
Boulon de carrosserie
13
Poignée de manivelle
8
Tour
1
Fixez la poignée de manivelle à la tour en insérant
un boulon de carrosserie avec le filetage vers le haut
et serrez avec un écrou nyloc .
Remarque: Deux trous se trouvent dans la poignée de la
manivelle. Le trou le plus près de la poignée en caoutchouc
procure un rayon de 6 po pour le soulèvement. L’autre trou
procure un rayon de 8 po, facilitant le soulèvement. Utilisez le
trou qui convient le mieux à votre modèle de tondeuse.
18
13
15
Suspendez le bras de levage sur le
transporteur en insérant la zone à rainure
du bras de levage sur la barre supérieure
du transporteur.
Insérez l’axe de chape dans le
trou du transporteur et verrouillez en
fixant la petite épingle à cheveux à
l’axe de chape.
Bras de levage
2
Petite épingle à cheveux
18
ÉTAPE 6
Axe de chape
17
2
17
18
ÉTAPE 7
Grande épingle à cheveux
19
Appui pour roue, droit
5
Tige de soutien
9
Préparez les appuis pour roue et pour
l’installation en ajoutant les tiges de soutien et les
grandes épingles à cheveux .
Remarque: Les tiges de soutien peuvent être configurées
pour s’adapter à différentes dimensions de pneu (consultez
le Guide de tiges de soutien au sujet des dimensions des
pneus à page 18) Utilisez la configuration de trou qui
convient le mieux à votre modèle de tondeuse.
5 6
9
19
ÉTAPE 8
Goupille-poussoir
16
Bras de levage
2
Appui pour roue, droit
5
Tour
1
Appui pour roue, gauche
6
Glissez les appuis pour roue et dans le bras de
levage . Insérez des goupilles-poussoirs .
Remarque: Les appuis de roue peuvent être déplacés vers
l’intérieur ou l’extérieur pour s’adapter à différentes largeurs
de tondeuse. Utilisez la configuration qui convient le mieux à
votre modèle de tondeuse.
5 6
2 16
CELA TERMINE L’ASSEMBLAGE.
Tour
1
Barre
supérieure
Transporteur
Directives d’utilisation
Veuillez lire entièrement ce manuel avant d’utiliser votre MoJack EZ.
Certaines étapes des directives d’utilisation sont identiques à celles des
directives d’assemblage. Les directives d’utilisation montreront un cycle
d’utilisation complet du MoJack EZ.
