Elevador MoJack XT Elevador MoJack XT
26 27
Base
3
Rueda
4
Tuerca Nylock
14
Tornillo de cabeza
12
Tuerca Nylock
14
Tornillo de
cabeza
11
Torre
1
Base
3

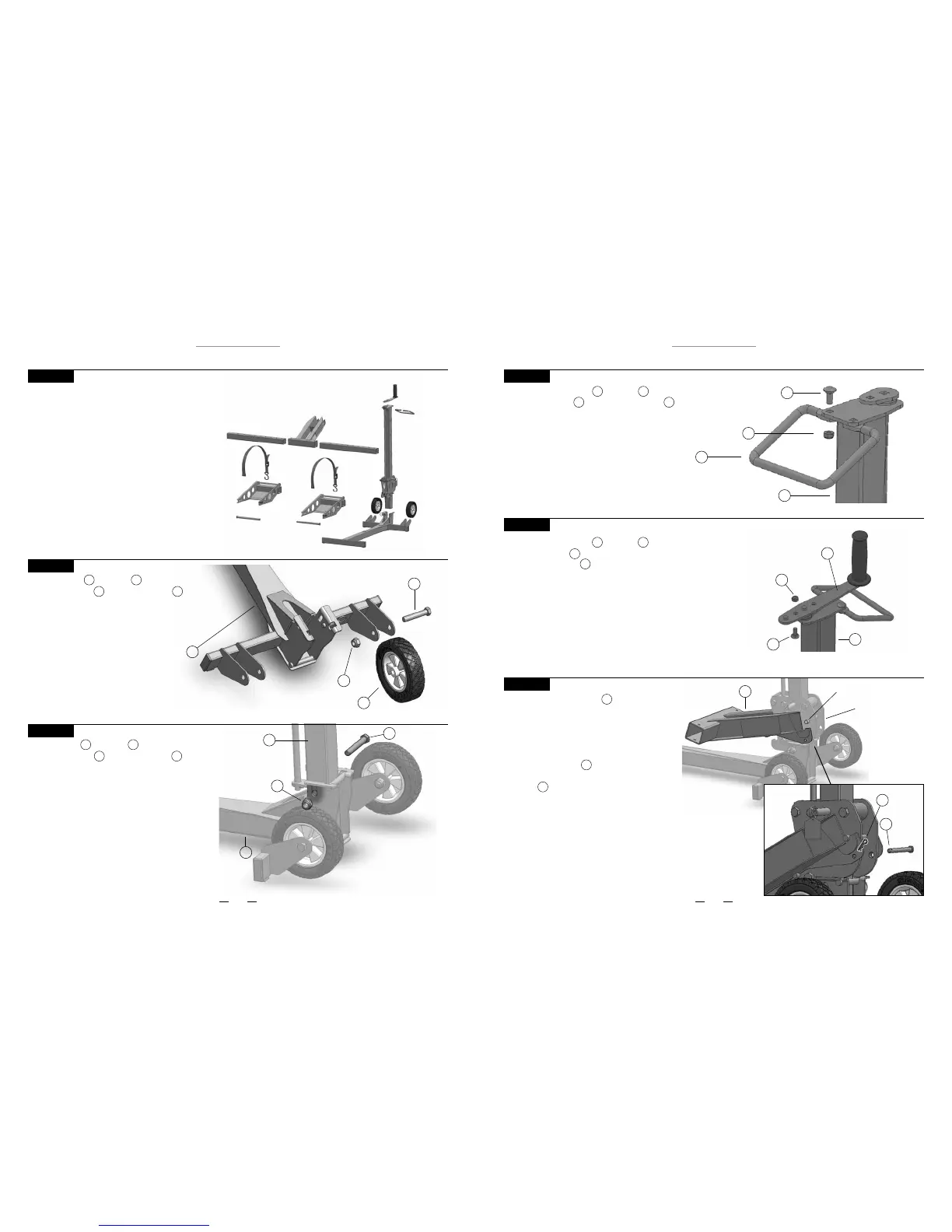

Instrucciones de montaje
PASO 1
Extraiga el elevador MoJack XT del empaque.
Haga un inventario de las partes para estar seguro
de que posee todas las partes y materiales.
Si faltan partes o materiales, póngase en contacto
con MoJack llamando al 1-877-575-3173 o por
correo electrónico a parts@themojack.com.
PASO 2
Monte la rueda a la base , insertando el
tornillo de cabeza y la tuerca Nylock ,
y fíjelos. Repita el procedimiento con la
segunda rueda.
Nota: No apriete demasiado la tuerca Nylock.
4 3
12 14
Sujete la torre a la base usando el
tornillo de cabeza y la tuerca Nylock como
se indica.
Nota: No apriete demasiado la tuerca Nylock.
PASO 3
1 3
11 14
Tuerca Nylock
15
Perno de carruaje
13
Manivela
8
Torre
1
Brazo elevador
2
Barra superior del transportador
Transportador
Tuerca Nylock
15
Perno de carruaje
13
Torre
1
Asa de seguirdad
7
Horquilla
18
Pasador
de
horquilla
17
Fije el asa de seguridad a la torre con dos
pernos de carruaje y dos tuercas Nylock .
PASO 4
7 1
13 15
PASO 5
Fije el asa de seguridad a la torre insertando el
perno de carruaje con la rosca hacia arriba y ajústelo
con la tuerca Nylock .
Nota:
Hay dos orificios en la manivela. El orificio más
cercano al asa de goma proporcionará un radio de 6” (15 cm)
para hacer funcionar la manivela. El otro orificio proporcio-
nará un radio de 8” (20 cm), facilitando la manipulación de la
manivela. Utilice el orificio que funcione mejor con su modelo
de podadora.
18
13
15
PASO 6
Cuelgue el brazo elevador en el transpor-
tador, enganchando el área ranurada del brazo
elevador sobre la barra superior del transpor-
tador.El brazo elevador se debe insertar desde
la parte delantera y después bajar para quedar
colocado en la posición correcta. Inserte el
pasador de horquilla a través del orificio del
transportador y bloquéelo, colocando la
horquilla en el pasador de horquilla.
2
17
18
Instrucciones de montaje
