MoJack XT - Page 15

Elevador MoJack XT Elevador MoJack XT
28 29
Inserto del brazo
elevador
6
Pasador de
empuje
16
Pasador de
empuje
16
Brazo elevador
2
Inserto del brazo
elevador
6
SE HA COMPLETADO EL MONTAJE.
Tope de rueda
5
PASO 8
Horquilla
19
Varilla de soporte
11
Pasador de
empuje
16
PASO 9
Inserto del brazo
elevador
6
Tope de rueda
5
PASO 7

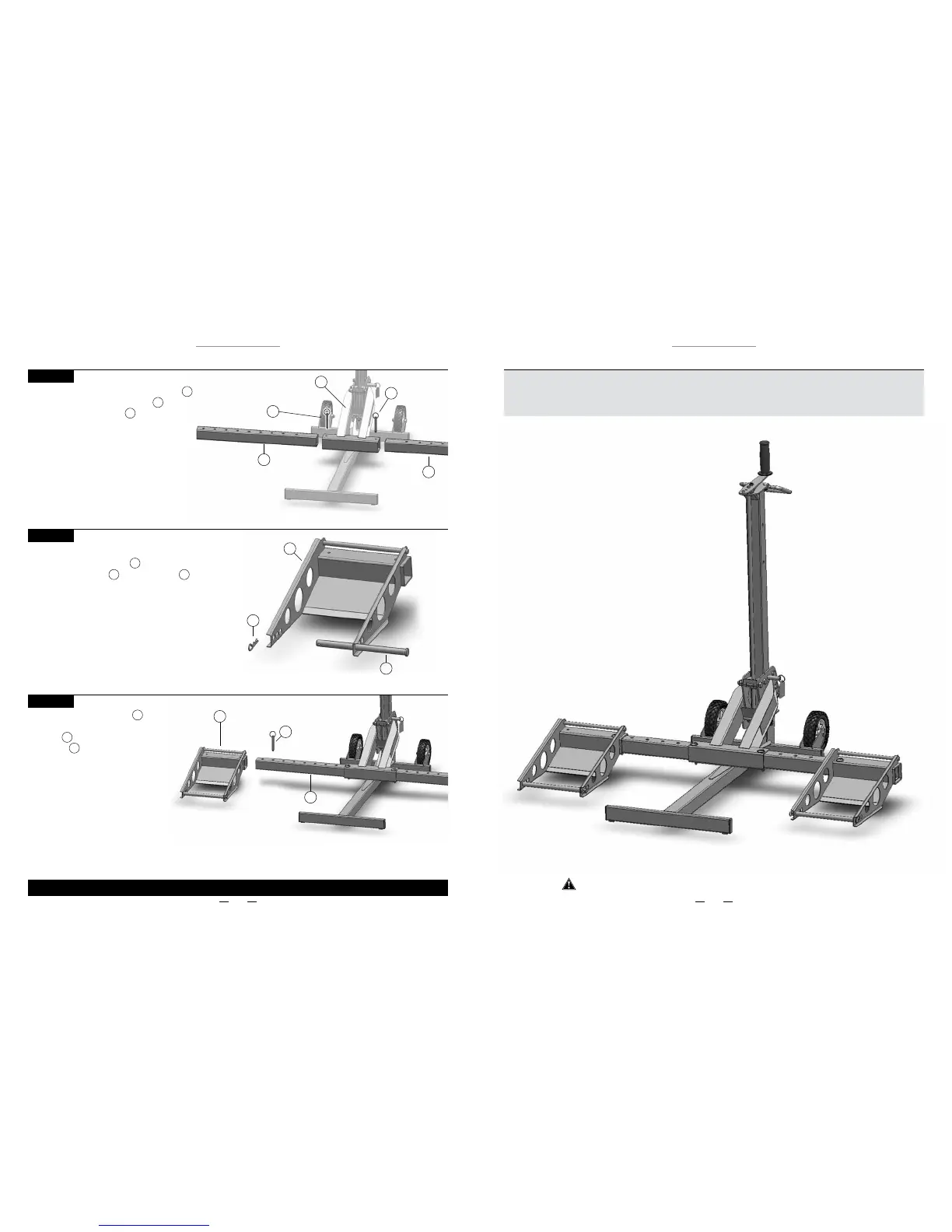

Instrucciones de montaje
Introduzca los insertos del brazo elevador
a ambos lados del brazo elevador y fíjelos
con pasadores de empuje como se indica.
6
2
16
Prepare los topes de rueda para instalar colocando
las varillas de soporte y las horquillas .
5
11 19
Coloque los topes de rueda a
ambos lados de los insertos del brazo
elevador y fíjelos con pasadores
de empuje .
Nota: los topes de rueda se pueden
mover hacia adentro o hacia afuera
para adaptarse a los distintos tamaños
de podadora. Utilice la configuración
que funcione mejor con su modelo de
podadora.
5
6
16
Instrucciones de funcionamiento
Ante de utilizar el elevador MoJack XT, lea con atención todo el manual.
Algunos pasos de las instrucciones de funcionamiento son iguales a las
instrucciones de montaje. Las instrucciones de funcionamiento mostrarán
un ciclo de trabajo completo del elevador MoJack XT.
