4.1 Rackeinbau
Für den Einbau in ein Rack die beiden beilie-
genden Montagewinkel links und rechts an der
Gehäuseseite festschrauben. Im Rack wird für den
Verstärker eine Höhe von 1 HE be nötigt (HE = Hö-
heneinheit = 44,45 mm).
Die vom Verstärker abgegebene, erhitzte Luft
muss aus dem Rack austreten können. Anderenfalls
kommt es im Rack zu einem Hitzestau, wodurch
nicht nur der Verstärker, sondern auch andere
Geräte im Rack beschädigt werden können. Bei
unzureichendem Wärmeabfluss in das Rack eine
Lüftereinheit einsetzen.

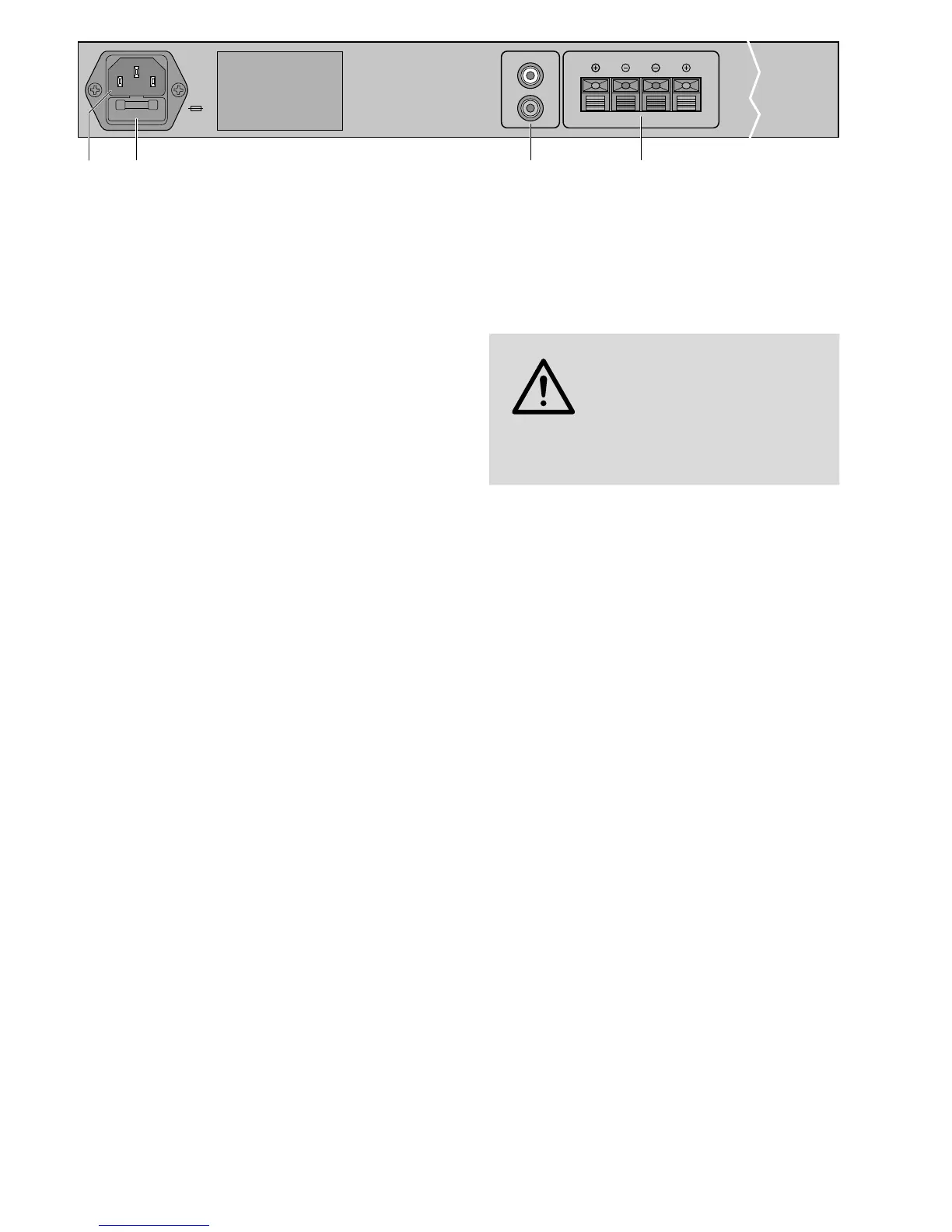

5 Verstärker anschließen
Alle Anschlüsse nur bei ausgeschaltetem Verstärker
vornehmen oder ändern.
1)
Das Audiogerät (z. B. CD/ MP3-Player, Mischpult,
Radio) an die Cinch-Buchsen INPUT (7) anschlie-
ßen: Den linken Kanal mit der weißen Buchse
verbinden und den rechten Kanal mit der roten
Buchse.
2)
Die Lautsprecherboxen an die Klemmen
SPEAKER (8) anschließen (RIGHT = rechter Kanal,
LEFT = linker Kanal). Die Impedanz der Lautspre-
cher darf 4 Ω nicht unterschreiten, anderenfalls
kann der Verstärker beschädigt werden. Beim
Anschluss jeweils die gekennzeichnete Ader
der Lautsprecherleitung mit der roten Klem me
verbinden, damit die Lautsprecher nicht verpolt
werden.
3)
Zur Stromversorgung die Netzbuchse (5) mit
dem beiliegenden Netzkabel an eine Steckdose
(230 V~ / 50 Hz) anschließen.
6 Bedienung
1)
Vor dem ersten Einschalten die Lautstärkeregler
LEFT und RIGHT (2) auf „0“ drehen.
2) Das angeschlossene Audiogerät einschalten.
3)
Den Verstärker mit dem Schalter POWER (4) ein-
schalten. Die Betriebsanzeige ON (3) leuchtet.
4)
Die gewünschte Lautstärke mit den Reglern LEFT
und RIGHT einstellen und gleichzeitig damit ggf.
die Stereobalance. Wird ein Verstärkerkanal
übersteuert, leuchtet die zugehörige rote LED
CLIP (1) auf. Den zugehörigen Regler dann ent-
sprechend zurückdrehen.
VORSICHT
Stellen Sie die Lautstärke nie sehr
hoch ein. Hohe Lautstärken kön-
nen auf Dauer das Gehör schä-
digen! Das Ohr gewöhnt sich an
sie und empfindet sie nach einiger Zeit als nicht
mehr so hoch. Darum eine hohe Lautstärke
nach der Gewöhnung nicht weiter erhöhen.
5)
Nach dem Betrieb den Verstärker mit dem Schal-
ter POWER ausschalten. Um Schaltgeräusche
zu vermeiden, den Verstärker immer als erstes
Gerät der Audioanlage ausschalten.
7 Technische Daten
Sinus-Ausgangsleistung
an 4 Ω: � � � � � � � � � � � � � � � � � 2 × 50 W
an 8 Ω: � � � � � � � � � � � � � � � � � 2 × 30 W
Max� Ausgangsleistung: � � � � � � 2 × 100 W
Frequenzbereich: � � � � � � � � � � � 20 – 20 000 Hz
Störabstand: � � � � � � � � � � � � � � 83 dB
Signaleingang
Empfindlichkeit: � � � � � � � � � � 420 mV
Impedanz: � � � � � � � � � � � � � � 6 kΩ
Anschluss: � � � � � � � � � � � � � � Cinch-Buchsen
Stromversorgung:
� � � � � � � � � � 230 V~ / 50 Hz
Leistungsaufnahme:� � � � � � � � � max� 210 VA
Einsatztemperatur:� � � � � � � � � � 0 – 40 °C
Abmessungen (B × H × T): � � � 431 × 55 × 255 mm
Gewicht: � � � � � � � � � � � � � � � � � 4,6 kg
Änderungen vorbehalten.
Diese Bedienungsanleitung ist urheberrechtlich für MONACOR
®
INTERNATIONAL GmbH & Co. KG geschützt. Eine
Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt.
