4 Possibilités de positionnement
L'amplificateur est prévu pour une installation dans
un rack (482 mm / 19”), mais il peut également être
posé directement sur une table. En tout cas, l'air
doit pouvoir circuler librement via les ouïes de ven-
tilation pour assurer un refroidissement suffisant.
4.1 Montage dans un rack
Pour le montage dans un rack, vissez les deux
étriers de montage livrés sur le côté gauche et le
côté droit du boîtier. Dans le rack, une hauteur
de 1 unité (1 U = 44,45 mm) est nécessaire pour
l'amplificateur.
L'air chaud dégagé par l'amplificateur doit pou-
voir être évacué du rack ; sinon il y a risque d'accu-
mulation de chaleur dans le rack et l'amplificateur et
les autres appareils présents dans le rack pourraient
être endommagés. En cas de dissipation insuffisante
de la chaleur, installez un ventilateur dans le rack.

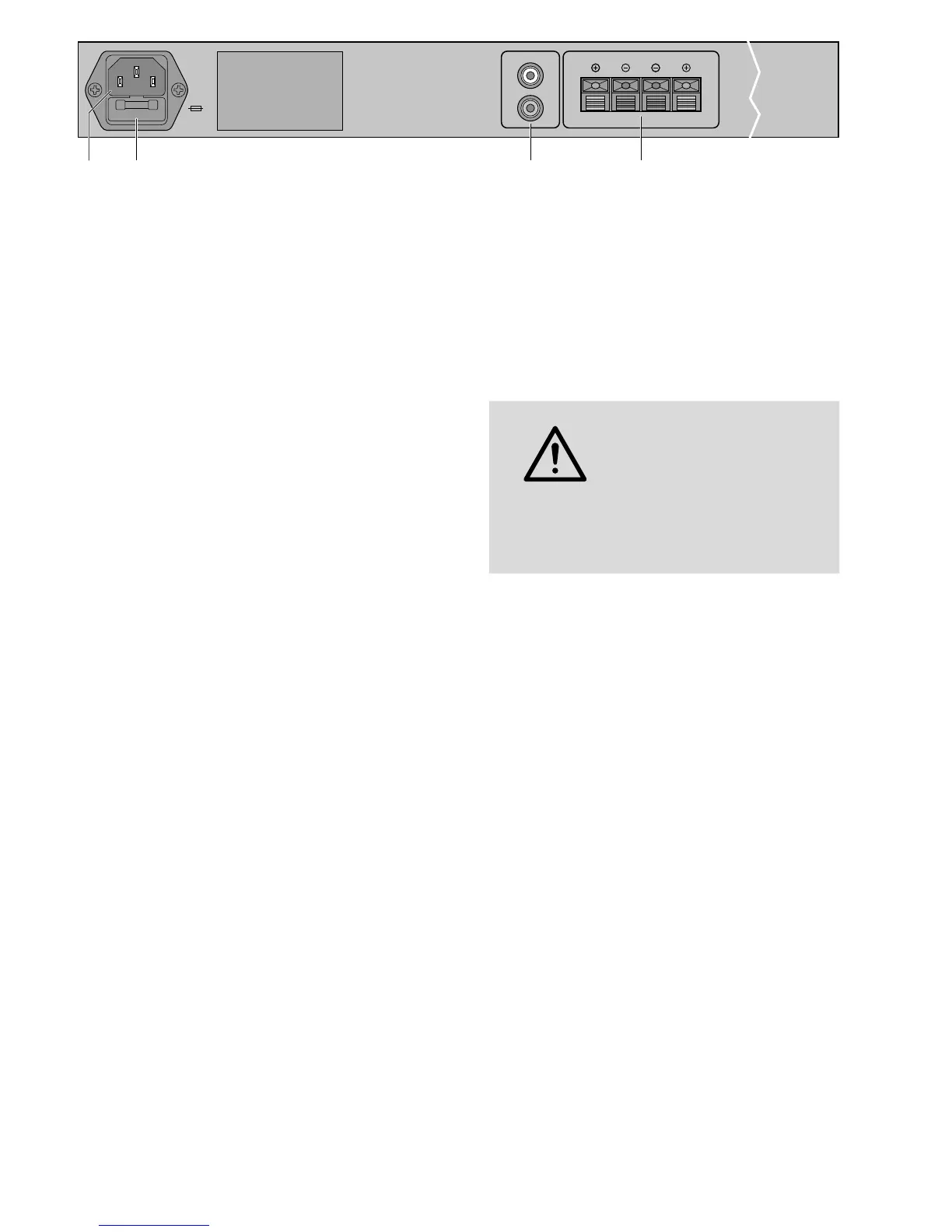

5 Branchements
Tous les branchements ne doivent être effectués
ou modifiés que lorsque l'amplificateur est éteint.
1)
Reliez l'appareil audio (par exemple lecteur
CD /MP3, table de mixage, radio) aux prises
RCA INPUT (7) ; reliez le canal gauche à la prise
blanche et le canal droit à la prise rouge.
2)
Reliez les enceintes aux bornes SPEAKER (8)
(RIGHT = canal droit, LEFT = canal gauche). L'im-
pédance des enceintes ne doit pas dépasser 4 Ω,
sinon l'amplificateur peut être endommagé. Lors
du branchement, reliez respectivement le conduc-
teur repéré du câble haut-parleur à la borne rouge
pour éviter toute inversion de polarité.
3) Pour l'alimentation, reliez la prise secteur (5) à
une prise 230 V~ / 50 Hz via le cordon livré.
6 Utilisation
1)
Avant la première utilisation, tournez les
réglages de volume LEFT et RIGHT (2) sur «0».
2) Allumez l'appareil audio relié.
3)
Allumez l'amplificateur avec l'interrupteur
POWER (4). Le témoin de fonctionnement ON
(3) brille.
4)
Réglez le volume souhaité avec les réglages LEFT
et RIGHT et simultanément, si besoin, la balance
stéréo. Si un canal d'amplificateur est en sur-
charge, la LED rouge CLIP (1) correspondante
brille. Dans ce cas, tournez le réglage correspon-
dant dans l'autre sens pour diminuer.
AVERTISSEMENT Ne réglez pas le volume trop
fort. Un volume trop élevé
peut, à long terme, générer
des troubles de l'audition.
L'oreille s'habitue à des volumes élevés et ne les
perçoit plus comme tels au bout d'un certain
temps. Nous vous conseillons donc de régler le
volume et de ne plus le modifier.
5) Après le fonctionnement, éteignez l'amplifica-
teur avec l'interrupteur POWER. Pour éviter tout
bruit fort d'allumage, éteignez toujours l'am-
plificateur en premier dans l'installation audio.
7 Caractéristiques techniques
Puissance de sortie rms
sous 4 Ω : � � � � � � � � � � � � � � � 2 × 50 W
sous 8 Ω : � � � � � � � � � � � � � � � 2 × 30 W
Puissance de sortie max� : � � � � 2 × 100 W
Bande passante : � � � � � � � � � � � 20 – 20 000 Hz
Rapport signal / bruit : � � � � � � � 83 dB
Entrée signal
Sensibilité : � � � � � � � � � � � � � � 420 mV
Impédance : � � � � � � � � � � � � � 6 kΩ
Branchement : � � � � � � � � � � � prises RCA femelles
Alimentation : � � � � � � � � � � � � � 230 V~ / 50 Hz
Consommation : � � � � � � � � � � � 210 VA max�
Température fonc� : � � � � � � � � � 0 – 40 °C
Dimensions (L × H × P) : � � � � � 431 × 55 × 255 mm
Poids : � � � � � � � � � � � � � � � � � � � 4,6 kg
Tout droit de modification réservé.
Notice d’utilisation protégée par le copyright de MONACOR
®
INTERNATIONAL GmbH & Co. KG. Toute reproduction
même partielle à des fins commerciales est interdite.
