Verstärker-Einbaumodul
für Subwoofer
Diese Anleitung richtet sich an Selbstbau-Ama-
teure von Lautsprecherboxen mit entsprechen-
den Grundkenntnissen. Bitte lesen Sie die An-
leitung vor dem Betrieb gründlich durch und
heben Sie sie für ein späteres Nachlesen auf.

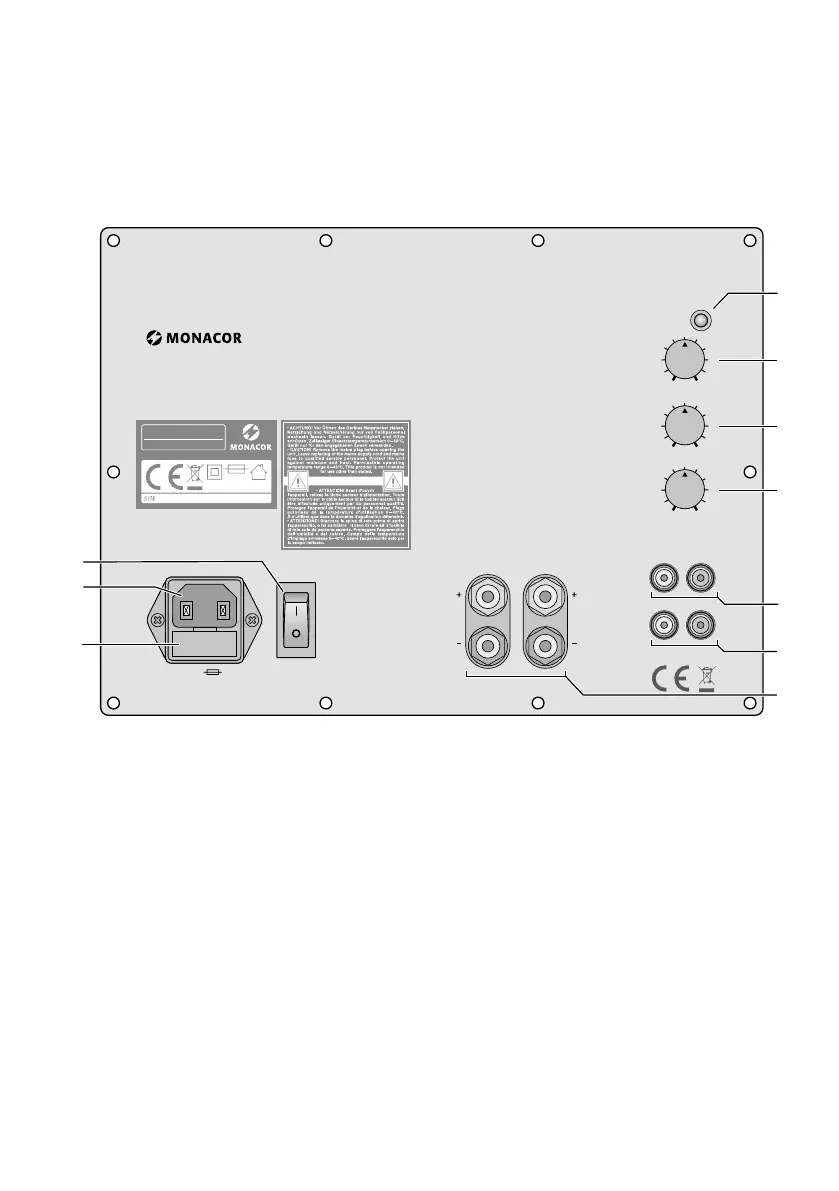

1 Übersicht der Bedienelemente
und Anschlüsse
1 Ein- /Ausschalter POWER
2 Netzbuchse zum Anschluss an eine Steck-
dose (230 V/ 50 Hz) über das beiliegende
Netzkabel
3 Halterung für die Netzsicherung
Eine durchgebrannte Sicherung nur durch
eine gleichen Typs ersetzen.
4 LED für den Betriebszustand
rot = Stand-by (Bereitschaft)
grün = Endstufe eingeschaltet
5 Lautstärkeregler LEVEL
6 Regler CUT OFF zum Einstellen der Grenz-
frequenz für den Subwoofer
7 Regler PHASE zum Einstellen der Phasenver -
schiebung des Ausgangssignals gegenüber
dem Eingangssignal
8 Eingang LINE IN als Cinch-Buchsen für Sig-
nale mit Line-Pegel; beim An schluss beider
Buchsen (z. B. Stereosignal) wird intern aus
den Signalen die Summe (Mono) gebildet.
9 Ausgang LINE OUT als Cinch-Buchsen zum
Weiterleiten des Eingangssignals z. B. zu
einem weiteren Verstärker
10 Schraubklemmen HIGH LEVEL INPUT als
Signaleingang zum Anschluss an die Laut-
sprecherausgänge eines Endverstärkers
[alternativ zu den Cinch-Buchsen LINE IN (8)]
