Montage- und Inbetriebnahme-Hinweise D651, D656/7/8, D691/2/3/4 (B97072-651-002; Version G, 02/15) Seite 3/3
8 Nulleinstellung (Volumenstrom und Druck)
Nach Entfernen der Verschlussschrauben samt Dichtring am
Deckel der/s Elektronikgehäuse/s werden zwei Mehrgang-Po-
tentiometer zugänglich. (Bei Ventilen ohne integrierte Druckre-
gelelektronik ist kein Potentiometer zur Druckeinstellung vor-
handen.) Durch Drehen der Potentiometerwelle wird die Steu-
erkolbenposition bzw. der Druck verändert. Drehen im Uhrzei-
gersinn vergrößert die Ventilöffnung PA bzw. den Druck. Der
Steuerkolbenpositions-Istwert ändert sich dabei ebenfalls. Der
elektrische Druck-Istwert ändert sich dabei nicht. Nach Ab-
schluss der Einstellarbeiten Dichtringe und Verschlussschrau-
ben wieder anbringen.
9 Wartung
Außer einer regelmäßigen Sichtkontrolle auf äußere Leckagen
und Filterwechsel sind keine Wartungsarbeiten an den Venti-
len erforderlich.
Tausch des Filters: Die eingebaute Filterscheibe schützt
Festdrosseln und Düsen vor groben Schmutzpartikeln. Bei zu-
nehmender Verschmutzung reagiert das Ventil langsamer.
Die seitlich unter dem Filterdeckel liegenden Filter dürfen vom
Kunden gewechselt werden.
• Innensechskantschrauben (5) mit einem Schlüssel de-
montieren und Filterdeckel (4) abnehmen. Die nun zu-
gängliche Filterscheibe (2) mit Hilfe einer Reißnadel oder
eines feinen Schraubendrehers ausbauen.

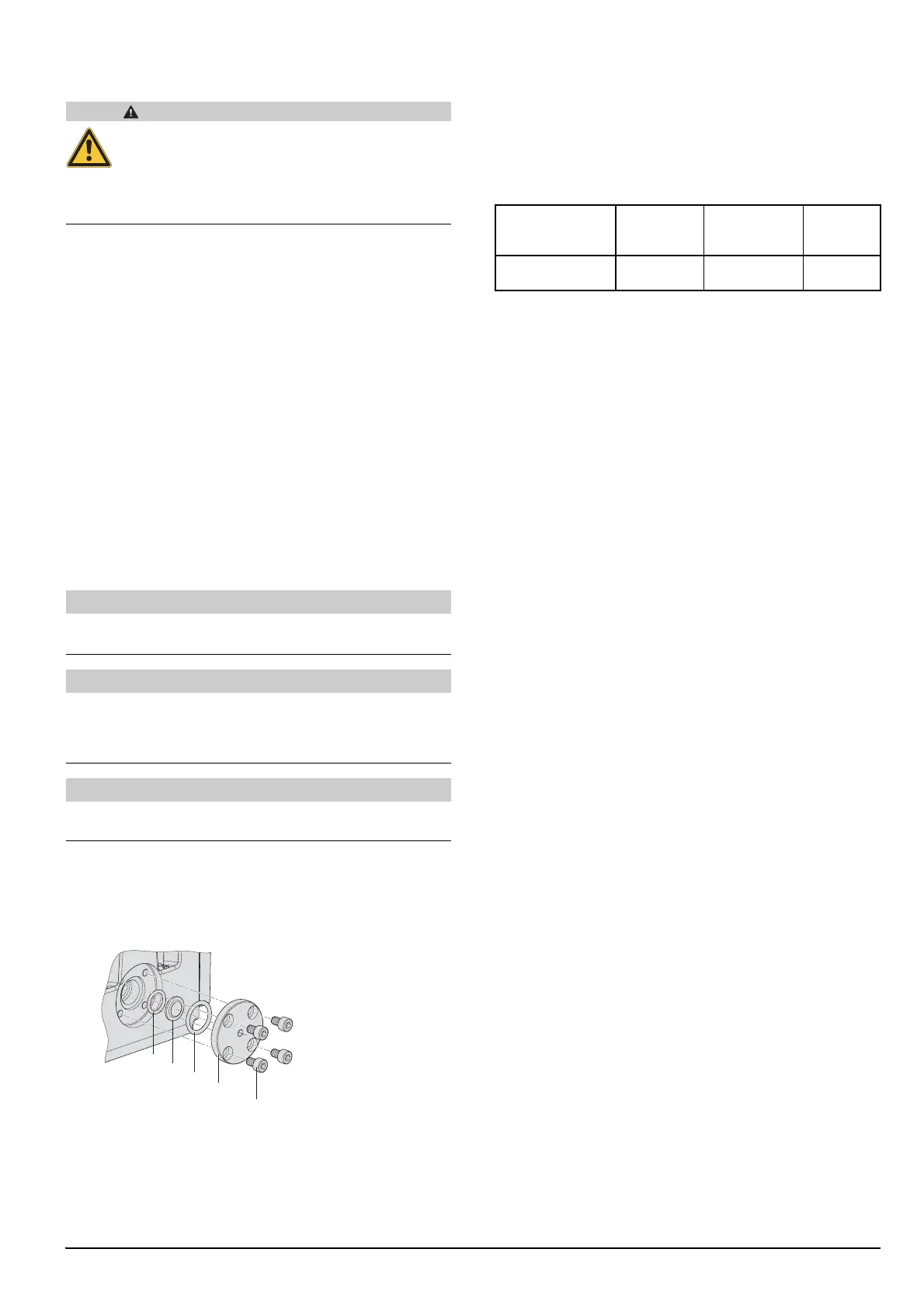

Abb.: Prinzipdarstellung des Aufbaus
• O-Ringe (1) und (3) kontrollieren und gegebenenfalls er-
setzen.
• Neue Filterscheibe einbauen. Dazu zuerst O-Ring (1),
dann Filterscheibe (2) so einsetzen, dass die Seite mit
Einprägung nach außen zeigt. O-Ring (3) im Filterdeckel
(4) mit etwas sauberem Fett einsetzen und montieren.
• Schrauben diagonal wechselnd mit folgendem Anzugs-
drehmoment anziehen.
• Ventil nach Inbetriebsetzung auf äußere Dichtheit prüfen.
Tausch der O-Ringe: Die O-Ringe der Montageflächen dür-
fen vom Kunden getauscht werden (auch von Vorsteuer- und
Wegeventilen). Dabei ist auf Sauberkeit des Ventils und der
Umgebung zu achten.
Transport/Lagerung: Vor dem Transport eines Ventils die
Ventilgrundfläche mit einer sauberen Staubschutzplatte oder
Klebeband abdichten. Die Anbaustecker mit einer Staub-
schutzkappe abdichten. Ventil sorgfältig verpacken, damit es
während des Transports oder der Lagerung zu keinen Beschä-
digungen kommt.
Inspektion: Nach einer Lagerdauer oder dem Betrieb von
mehr als 5 Jahren empfehlen wir das Ventil von uns oder ei-
nem unserer autorisierten Servicestellen zu überprüfen um
mögliche Folgeschäden oder Beschädigungen zu vermeiden.
Reparaturen: Reparaturen dürfen nur von uns oder unseren
autorisierten Servicestellen durchgeführt werden.
10 Entsorgung
Bei der Entsorgung der Ventile, der Ersatzteile oder des Zube-
hörs, der nicht mehr benötigten Verpackungen, der Hydraulik-
flüssigkeit oder der zur Reinigung verwendeten Hilfsmittel und
Substanzen müssen die jeweils landesspezifisch gültigen Ent-
sorgungsvorschriften und Umweltschutzbestimmungen beach-
tet werden!
WARNUNG
Unsicherer Zustand der Maschinenanlage durch
falsche Positon des Ventil-Steuerkolbens.
Bei falscher Position des Ventil-Steuerkolbens kann
es zu undefinierten Bewegungsabläufen kommen.
Bei Ventilen mit Fail-Safe-Funktion darf die Null-
einstellung nicht verändert werden.
HINWEIS
Tausch des Filters
Reinigen ist zwecklos.
HINWEIS
Die Filterscheibe (2) wird im Ventil von innen nach außen
durchströmt. Die Schmutzpartikel sind nach Öffnen des Filter-
deckels (4) hinter der Filterscheibe (2) und somit von außen
nicht sichtbar.
HINWEIS
Vor Beginn der Arbeiten Ventil außen im Bereich des Filter-
deckels reinigen!
Typ Baureihe Schraube
Anzugs-
moment
[Nm]
pQ-
Proportionalventil
D651 / D656
/ D691
M4 x 12–10.9 4,00
