Morco FEB24ED3* - Page 9

9
1.- Mains connection
2.- Earth
3.- Fan
4.- Pump
5.- Ignition
6.- Burner Solenoid valve 1
7.- Burner solenoid valve 2
8.- Front panel control
9.- 3 way valve
10.- Air pressure switch
11.- Room Stat (optional)
12.- Clock Connection
13.- Modulating Solenoid Valve
14.- Flame Sensor
15.- High limit stat
17.- Central Heating return thermisthor
18.- Pressure Switch
19.- External Probe
20.- Clock

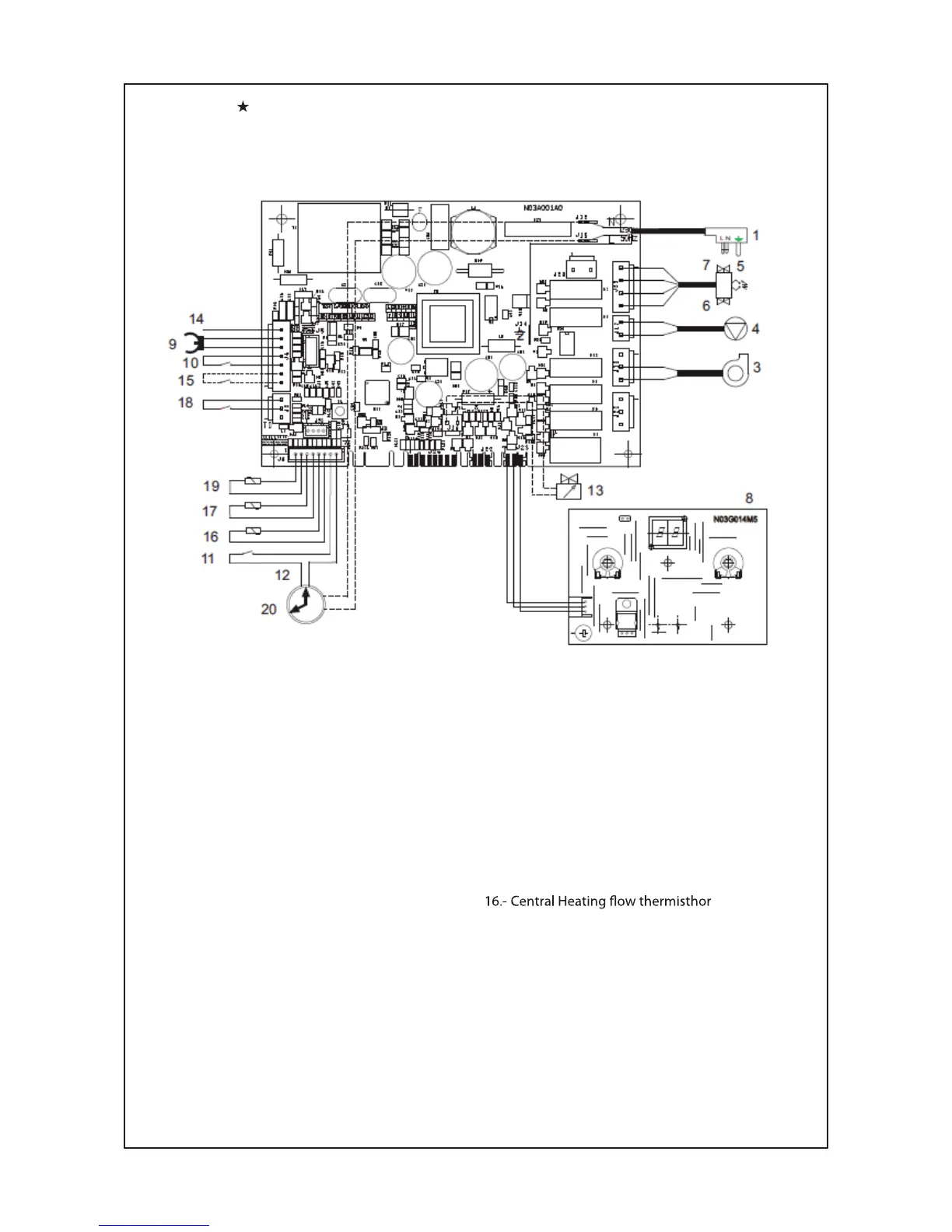

FEB-24ED 3 ELECTRICAL CIRCUIT DIAGRAM
