PREPARACION Y OPERACION DE LA MAQUINA (Cont.)
MANTENIMIENTO Y SOLUCION DE PROBLEMAS
• En caso de falla mecánica o eléctrica, apague inmediatamente la
máquina y desconecte la clavija del tomacorriente. Asegúrese de
que la sierra está desconectada del tomacorriente y que el disco
se ha detenido por completo antes de realizar cualquier trabajo
de mantenimiento a la herramienta.
• Mantenga su Sierra Circular Metal Devil y el cable limpios. Utilice
solamente un trapo húmedo y jabón suave para limpiar la sierra.
• Demasiadas chispas en la máquina pueden indicar que el motor
está sucio ó que los carbones están desgastados. Revise el desgaste
de los carbones (g. 23A /23B); reemplácelos si observa que ya
tienen 1/4” (6mm) de largo.
• Para cualquier otro servicio de mantenimiento lleve su máquina a
un centro de servicio autorizado.
LUBRICACION DE LA MAQUINA
Durante el proceso de fabricación de la máquina está fue lubricada y
está lista para utilizarse. Sin embargo se recomienda cambiar el aceite
de la unidad después de las primeras 10 horas de uso. Esto prolongará
signicativamente la vida de la herramienta ya que se eliminarán las
partículas que se pudieran tener en el aceite y que se acumularon
durante el tiempo que estuvo parada la máquina o durante el primer
periodo de trabajo.
PROCEDIMIENTO PARA EL CAMBIO DE ACEITE
Para retirar el aceite usado
1 Utilice aceite de uso automotriz tipo 85W/140
2 Desconecte la máquina y colóquela en posición horizontal.
3 Con una llave hexagonal de 5mm aoje y retire el tapón del aceite
(g. 24)
4 Vacíe el aceite en un recipiente adecuado y llévelo a un depósito
para que sea reciclado de manera responsable (no lo tire
directamente al drenaje ni a ninguna otra parte que no sea un
depósito para ese n)
Re-llenado del depósito
1 Al rellenar, hacerlo muy lentamente para asegurar que el aire es
empujado fuera de la herramienta.
2 Utilice 1.3 onzas (40 cm³) o una cucharada de aceite.
3 Coloque nuevamente el tapón del aceite con la llave hexagonal de
5mm. No sobreapriete el tapón.
4 El empaque (o.ring) que se encuentra debajo de la cabeza del tapón
de aceite debe comprimirse ligeramente. El apretar de manera
excesiva hará que el empaque quede fuera de lugar o se dañe y con
ello no selle de manera correcta provocando una fuga de aceite.
SOBRECARGA DE LA HERRAMIENTA/REINICIO DE LA MAQUINA
Si el dispositivo de protección de sobrecarga de la herramienta se
activa, permita que el motor se enfrié (espere aproximadamente 3 min.),
y presione el botón de reinicio para continuar con la operación que se
estaba realizando. (g. 25)
(g. 5)
4

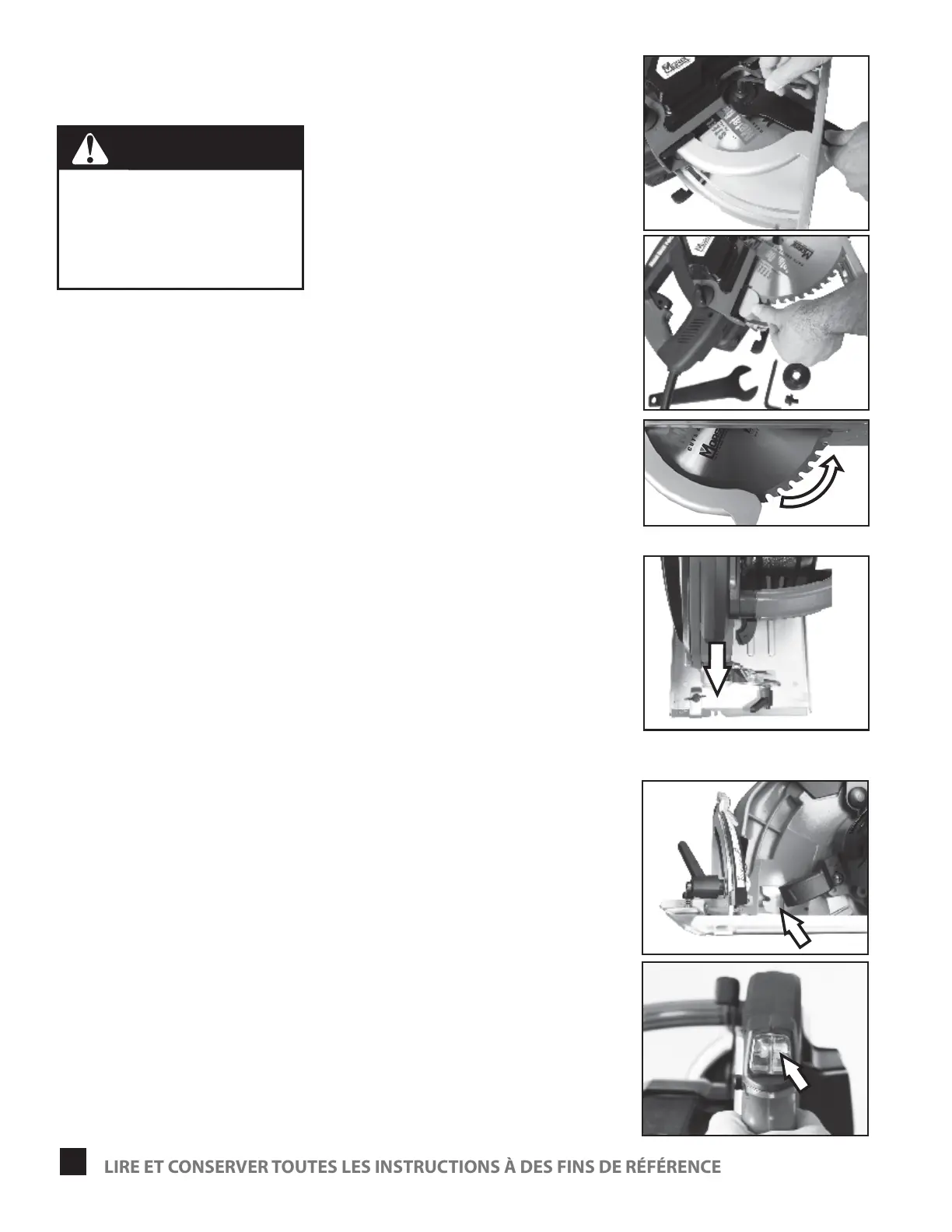

PRÉPARATION ET UTILISATION DE LA SCIE
RETRAIT ET INSTALLATION DE LA LAME
1 Avant d’effectuer toute activité d’entretien ou de réparation ou
encore de remplacer la lame, débranchez la scie de la source
d’alimentation.
2 Desserrez le verrou de la semelle et étendez-la au maximum.
3 Utilisez la clé pour lame fournie pour retirer le boulon
et l a bride qui xent la lame (g. 1).
4 Faites pivoter le protège-lame an de l’éloigner de la lame
(g. 2).
5 Retirez la lame usagée.
6 Remplacez-la par une nouvelle lame Metal Devil de Morse.
7 Réinstallez la bride et le boulon. Serrez fermement le boulon.
8 Assurez-vous que la èche qui gure sur la lame et les dents
tournent en sens antihoraire ((g. 3)
CRAN DE MIRE DE LA LIGNE DE VISÉE
1 Utilisez le cran de mire de la ligne de visée se trouvant
sur le devant de la semelle en tant que guide (g. 4).
Le cran représente le trait de coupe.
2 Alignez votre trait de coupe au centre gauche ou droit
du cran de mire de la ligne de visée (selon la longueur
nale de la pièce coupée).
ÉCLAIRAGE D.E.L.
1 Lorsque les conditions d'éclairage sont insuffisantes,
utilisez la diode électroluminescente (D.E.L.).
2 La D.E.L.vous aidera à voir la pièce à couper et la lame à
travers le hublot (g. 5).
3 Pour mettre la D.E.L.sous tension, appuyez sur le bouton
de la D.E.L. (g. 6).
4 Pour mettre la D.E.L.hors tension, appuyez de nouveau
sur le bouton.
(g. 1)
(g. 2)
(g. 6)
(g. 3)
(g. 4)
LIRE ET CONSERVER TOUTES LES INSTRUCTIONS À DES FINS DE RÉFÉRENCE
Le réglage d’une scie dont le cordon
d’alimentation est branché risque de
causer une blessure si la scie démarrait
soudainement.
Ne branchez jamais la scie à une source
d’alimentation avant que toutes les
étapes de réglage aient été eectuées.
MISE EN GARDE!
