PRÉPARATION ET UTILISATION DE LA SCIE (suite)

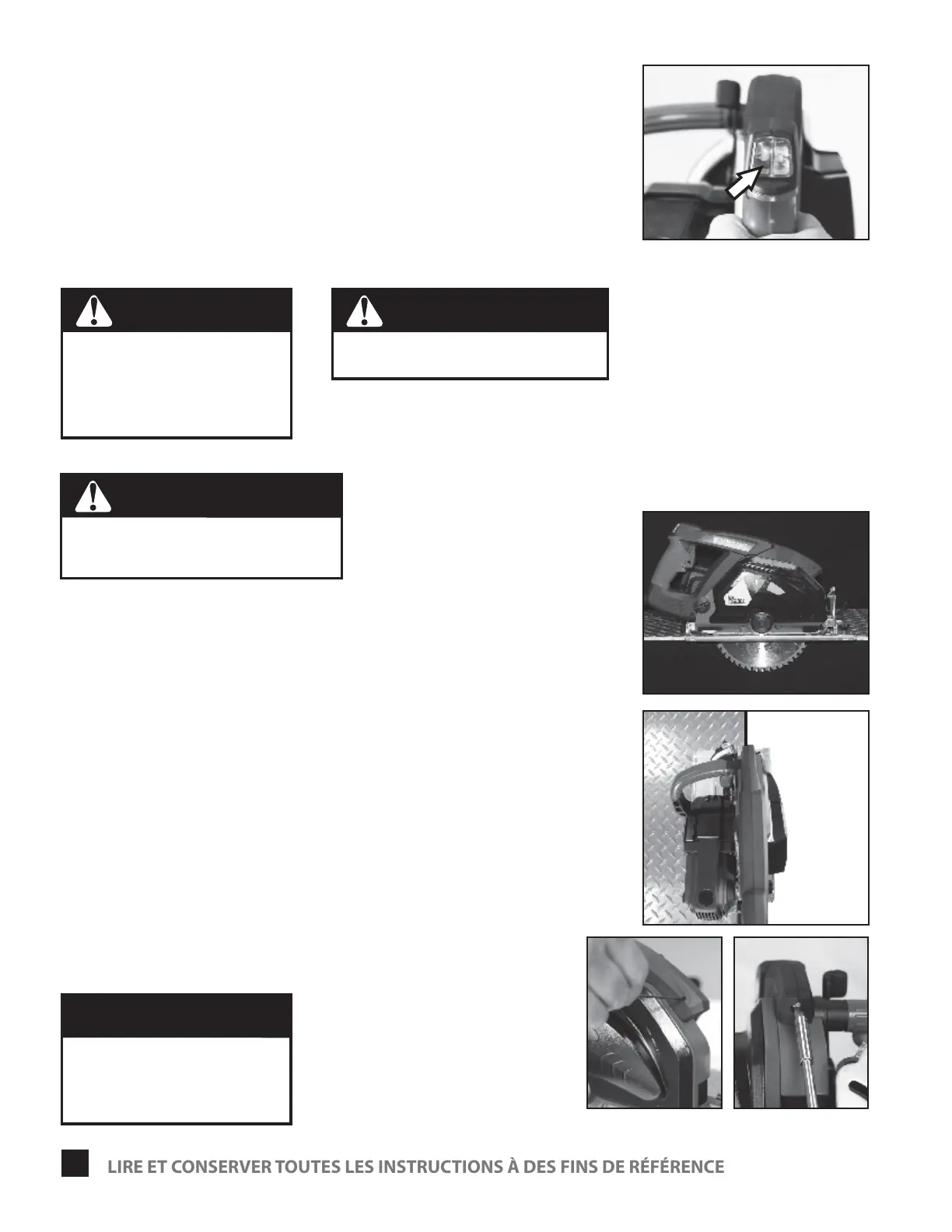

SYSTÈME DE VISÉE LASER
1 Le système de visée laser est prévu uniquement à titre de guide
et ne doit pas être utilisé pour établir la précision de la coupe.
2 Appuyez sur l’interrupteur du laser (g. 13)
3 Le faisceau laser suit l’angle de la semelle.
4 Alignez le faisceau laser avec votre trait de coupe.
5 Après avoir effectué la coupe, appuyez sur l’interrupteur du laser
pour interrompre l’alimentation au laser.
CONSEILS D’ALIGNEMENT DU SYSTÈME DE VISÉE LASER
1 Utilisez une pièce à couper carrée et plate en acier ou en
contreplaqué et placez-la sur une table.
2 Faites pivoter le protège-lame an de l’éloigner de la lame.
Placez la scie sur le dessus de la pièce à couper. La lame devrait
toucher le bord de la pièce (g. 14)
RÉGLAGES POUR UNE COUPE PARALLÈLE
Appuyez sur l’interrupteur du laser. Si le faisceau laser ne s’aligne pas
avec le bord de la pièce à couper (g. 15) :
a. pour eectuer de petits réglages, utilisez une clé hexagonale M2
pour desserrer ou serrer la vis de réglage an que le faisceau
lumière laser soit parallèle (g. 16);
b. pour eectuer des réglages plus importants, insérez un petit
tournevis à tête plate dans la fente située sur le devant du
faisceau (g. 17) pour le réaligner. Ensuite, utilisez la clé
hexagonale M2 pour desserrer ou serrer la vis de réglage pour
eectuer le positionnement nal (g. 16);
c. le faisceau laser et les deux crans de mire de ligne de visée sur la
semelle devraient maintenant être sur le même plan.
6
(g. 13)
(g. 15)
Prenez garde de ne pas trop tourner
la vis de réglage qui se trouve sur le
devant du faisceau. Vous pourriez
endommager les lets ou le
logement en plastique du laser.
La mise hors tension du laser ne met
pas la scie hors tension
Ne mettez pas la scie sous tension pour
effectuer ce réglage!
Des blessures graves risquent de survenir.
(g. 14)
(g. 16) (g. 17)
LIRE ET CONSERVER TOUTES LES INSTRUCTIONS À DES FINS DE RÉFÉRENCE
RADIATION LASER
Évitez le contact oculaire direct avec la
source lumineuse.
Ne pointez pas le laser vers une
autre personne.
Ne regardez jamais directement
le faisceau laser.
DANGER
MISE EN GARDE!
MISE EN GARDE!
MISE EN GARDE!
