5
Apague el laser si la máquina se
encuentra apagada.
LEA Y GUARDE ESTE MANUAL DE INSTRUCCIONES PARA FUTURAS CONSULTAS
¡No encienda la sierra para éste
ajuste! Podría provocarse graves
lesiones.
PELIGRO
ADVERTENCIA
RADIACION LASER
Evite el contacto directo de la
luz laser con los ojos
No apunte a nadie con la luz laser
Nunca mire la luz del laser.
ADVERTENCIA
(FIG. 6)
(FIG. 8)
(FIG. 7)

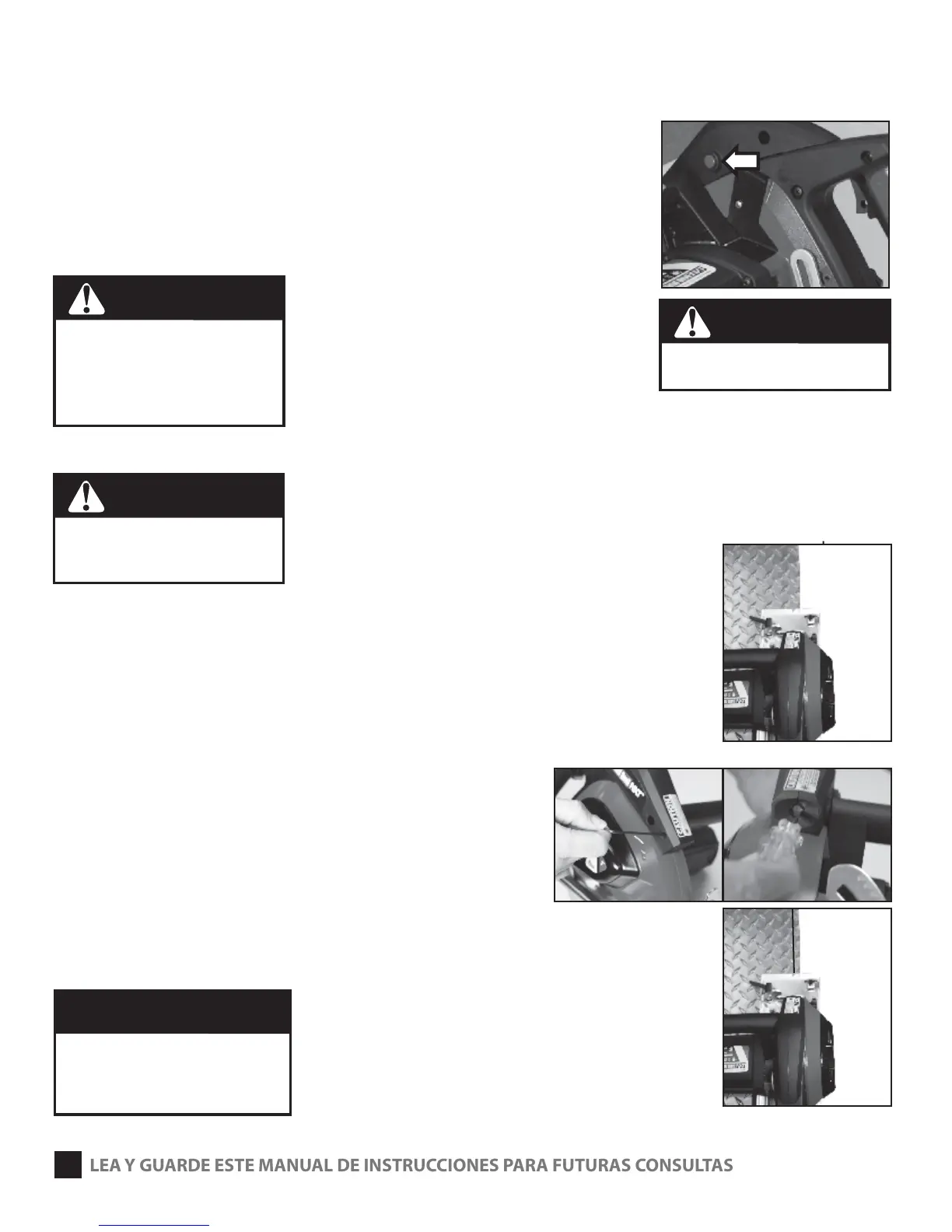

PREPARACION Y OPERACION DE LA MAQUINA (Cont.)
SISTEMA DE GUIA LASER
1 El sistema laser solo funciona como guía al realizar el corte y
no como guía de cortes exactos
2 Presione el botón de encendido del laser (Fig. 6 )
3 La luz del laser sigue el ángulo de la base de la máquina.
4 Alinee la luz del laser con su línea de corte (marca)
5 Una vez nalizado el corte deje de presionar el interruptor
del laser para que se apague.
ALGUNOS CONSEJOS PARA ALINEAR LA LUZ DEL LASER COMO GUIA
1 Coloque el lado plano de una pieza de metal o de madera
cuadrada encima de la pieza a cortar. (FIg. 7)
2 Empuje la guarda hacia arriba y lejos del disco.
3 Coloque la sierra sobre la pieza a cortar. El disco debe tocar la
orilla de la pieza (Fig. 7)
AJUSTES PARA TENER PARALELO EL DISCO CON LA PIEZA A CORTAR
Presione el interruptor del laser. Si la línea del laser no se alinea
con el borde de la pieza a cortar, entonces:
a. Para un pequeño ajuste utilice una llave hexagonal
M2 y aoje o apriete el tornillo hasta que nuevamente
se alinee en paralelo (Fig. 8)
b. Para ajustes mayores inserte un desarmador plano
pequeño en la ranura de la parte frontal de la luz
(Fig. 9) para realinear el brazo. A continuación con la
llave hexagonal M2 apriete o aoje el tornillo con la
nalidad de volver a colocar la luz en su posición. (Fig.10)
c. La luz laser y las dos ranuras en la parte frontal de la base
se encuentran ahora en el mismo plano.
Procure no sobreapretar el tornillo
de ajuste del frente de la luz.
Podría dañar la rosca o la carcasa
de plástico del laser
PRECAUCION
(FIG. 9)
(FIG. 10)
