1.6 Rørtilslutning
Den øverste støbte topplade løftes af ovnen.
Bemærk den runde støbte dækplade i toppladen skal forblive fastmonteret, hvis ovnen skal
monteres med røgrør bagud og skrues af den øverste topplade, hvis røgrøret ønskes monte-
ret ovenud.
Montering af røgtud ovenud
Ovnen er fra fabrikken forberedt til montering af den vedlagte røgtud (1) ovenud med vedlagte
kuglefang og skruer. Kuglefanget, der skal forhindre at skorstensfejeren ødelægger ovnens-
røgledeplader under rensning, er den 145 mm lange stang, der er vedlagt.
Montering af røgtud bagud
Ønskes ovnen monteret med røgaf-
gang bagud, afmonteres den runde
plade, der er fikseret med 2 skruer
bag på ovnen. Pladejernsbrikken på
den indvendige konvektionsbagpla-
de slåes ud med små kontante slag
med en hammer ud for de små ”bro-
er”, der holder brikken på plads.Det
støbte dæksel fjernes fra bagpladen
og monteres på toppladen. Røgtuden
centreres og skrues fast på ovnens
bagside med de vedlagte lus og skru-
er. Kuglefanget skal ikke anvendes
ved montering af røgtud bagud.
Placering af røgledeplader
Røgledepladerne (2) og (3), der er
udført i vermiculite, er placeret ved
modtagelsen.

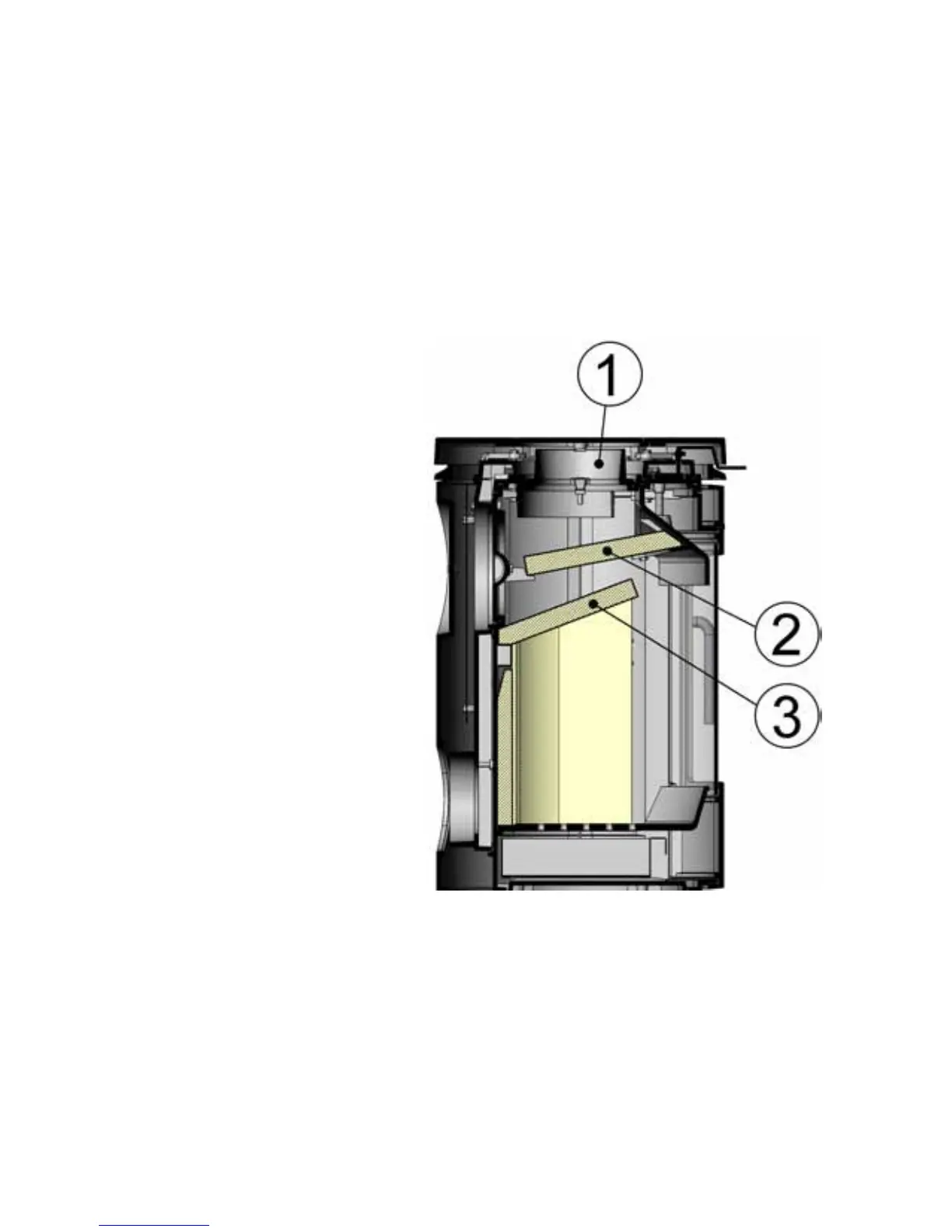

Man skal sikre sig, at røgledeplader-
ne er korrekt monteret inden en op-
tænding af ovnen finder sted. ( se
skitse )
1.7 Tilslutning til muret skorsten
I væggen fastmures en røgrørsbøsning, og røgrøret føres ind i denne. Røret må ikke stikkes
ind i selve skorstensåbningen, men kun gå til den indvendige side af skorstenslysningen. Sam-
lingerne ved ovn/rør og rør/murbøsning skal tætnes med den vedlagte glassnor. Normalt be-
høver man ikke tætne mellem evt. rørsamlinger.
Evt. overgang fra lodret til vandret røgrør kan med fordel monteres med en blød bøjning for at
undgå tab af skorstenstræk.
Dimensioneringen af røgrør skal følge de nationale og lokale bestemmelser. Morsø anbefaler
dog, at røgrør udføres i 2 mm stålplade, da det vil forlænge røgrørets levetid.
