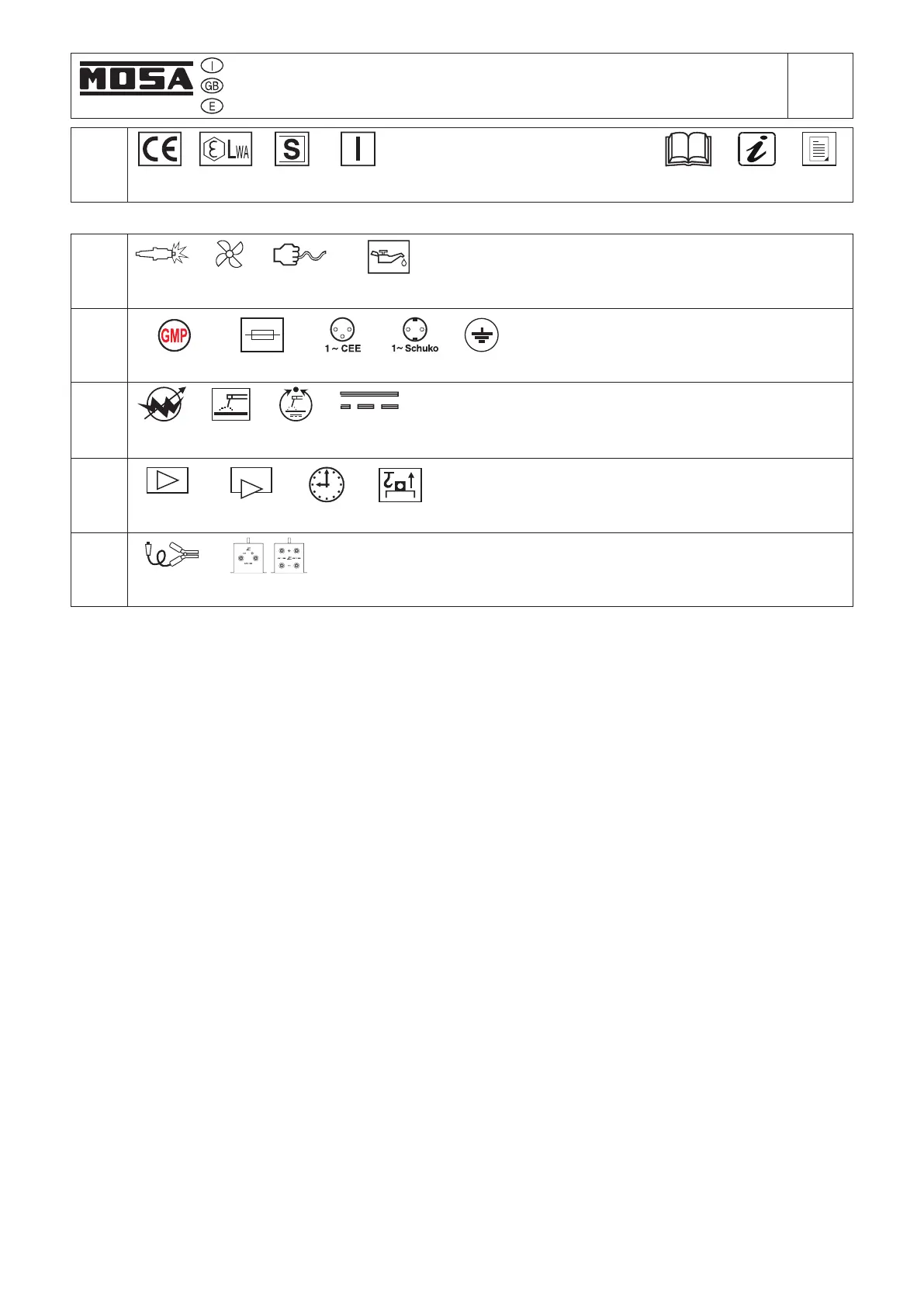

SIMBOLI - LEGENDA ABBREVIAZIONI
MAGIC WELD
M
2.3
© MOSA 1.0-05/04
21/05/04 22243-I
Conformità
CE
Conformità
potenza sonora
CEE
Simbolo della
EN 60974-1
Equipaggiamento ed accessori
Motore
Gancio di
sollevamento
Raffreddam.
ad aria
Alternatore
magneti permanenti
Presa
230/110/48 V
Regolazione
elettr. corrente
saldatura
Motore
benzina
Avviamento
a strappo
Selettore
penetrazione
arco
Fusibile
Cavi
saldatura
Saldatura
con elettrodo
ricoperto
Genera-
zione
Controllo
saldatura
Presa
230 V Schuko
Notizie
varie
Informazioni
Punto di
messa a terra
Accessori a
richiesta
Equipaggiamento
standard
Manuale
d'uso
Arresto
motore (olio)
Accessori
Varie
Tempo di
manutenzione
+
-
~
Corrente
alternata
Positivo Negativo
Corrente
continua
°C: temperatura gradi Celsius
A: Ampere
B: benzina
C.A.(c.a.): corrente alternata
C.C.(c.c.): corrente continua
cc: cm³ (volume)
CE: conformità normativa europea
CF: speciale per la saldatura di tubi
D: interruttore differenziale
F: Fusibile
g/kwh: grammi/chilowatt ora (consumo specifico moto-
re)
GMP: alternatore a magneti permanenti
Hz: frequenza
I: generazione ausiliaria Monofase (simbolo 1~)
IP: grado di protezione per le apparecchiature elettriche
contro l’accesso a parti pericolose secondo la norma IEC
529 (Internal Protection)
kg: chilogrammi (massa)
K: kit cavi di saldatura
kVA: chilovoltampere
kW: chilowatt (potenza motore)
kWh: chilowatt ora (energia)
Lwa: potenza acustica massima secondo direttiva
in vigore
mm: millimetro
S: simbolo della EN 60974-1
T: interruttore termico
V: Volt
Monofase
1 ~
