Uso como motosoldadora
MAGIC WELD
© MOSA 1.1-11/05
04/04/05 22243-E
AUTO IDLE
Funcionamiento
Al arrancar el motor la máquina se revoluciona
al máximo 4000 r.p.m. aprox. 6/7 segundos,
para facilitar el arranque, después desciende
automaticamente al mínimo 2000 r.p.m. y
permanece al mínimo hasta que no se requiere
potencia en soldadura o auxiliar.
La máquina va al máximo en soldadura con un
mínimo contacto de la punta del electrodo en la
pieza a soldar y en generación sacando mínima
carga de 250-300 W.
La máquina vuelve al mínimo después de 6/7
seg. si no se saca potencia en soldadura o
generación.
Verificación y calibrado mínimo nº revol. del
motor
- La verificación debe ser efectuada con el motor
en FRIO;
-Al arrancar el motor parte al máximo, después
de 6-7 seg. desciende automaticamente al
mínimo, desde ese momento en adelante se
puede hacer la verificación del mínimo;
-al valor correcto del mínimo corresponden 33-
35 vdc (sólo por Italia 42-45vdc) en las tomas
de soldadura, o el equivalente a 2000-2200
revol. del motor.
Tensión de soldadura mínima DEMASIADO
BAJA

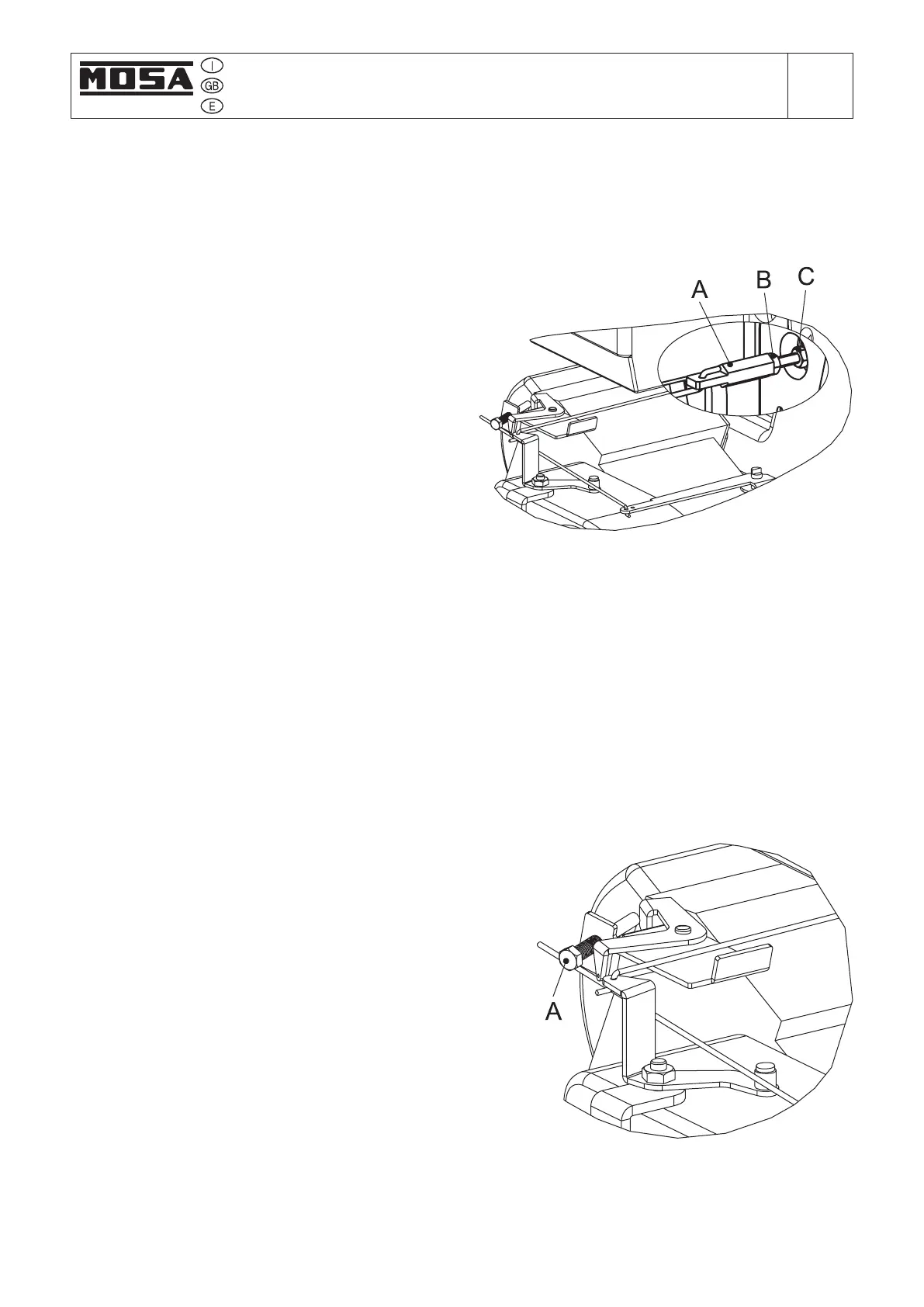

-Desde la Fig. 1 proceder como sigue:
● máquina al minimo (motor frio)
● tener cerrado el pasador A (llave del 8) y
desatornillar la tuerca B (llave del 7)
● tener siempre cerrado el perno A y girar en
sentido horario la tuerca C (llave del 7) de 1-
3 mm, cuanto más se alarga más se eleva el
mínimo.
● apretar la tuerca B en el perno A y verificar el
valor del minimo
Tensión de soldadura mínima DEMASIADO
ALTA
-Desde la Fig. 1 proceder como sigue:
● máquina al minimo (motor frio)
● tener cerrado el perno A (llave del 8) y
desatornillar la tuerca B de 1-3 mm (llave del
FIG. 1
FIG. 2
M
34.1
7)
● tener siempre cerrado el perno A y girar en
sentido antihorario la tuerca C (llave del 7)
hasta que la tuerca B quede junto al perno A
● apretar la tuerca B contra el perno A y verifi-
car que el valor minimo sea correcto.
Ajuste del máximo nº de revoluciones
Para verificar que el máximo nº de revoluciones
del motor motor moto basta misurare la ten-
sione a vuoto (senza carico) di saldatura al
massimo n. di giri del motore dev'essere di 49-
51V (sólo por Italia 66-68V).
La regolazione viene fatta dalla vite (A) Fig. 2,
ruotando la vite in senso orario il minimo au-
menta, avvitandola in senso antiorario il massi-
mo diminuisce.
