Utilizzo come motosaldatrice
MAGIC WELD
M
34.1
© MOSA 1.0-05/04
21/05/04 22243-I
AUTO IDLE
Funzionamento
All'avviamento del motore la macchina si porta
subito al massimo 4000 g/min per circa 6/7
secondi, per facilitare la partenza, poi scende
automaticamente al minimo 2000 g/min e rima-
ne al minimo fino a che non verrà prelevata
potenza in saldatura o in ausiliaria.
La macchina va al massimo in saldatura ad un
minimo contatto della punta dell'elettrodo sul
pezzo da saldare e in generazione prelevando
un minimo carico di 250-300W.
La macchina ritorna al minimo dopo 6/7 secon-
di se non viene prelevata potenza in saldatura
o in generazione.
Verifica e taratura minimo n. giri del motore
-La verifica dev'essere fatta con motore FRED-
DO;
-all'avviamento il motore parte al massimo,
poi, dopo 6-7 secondi scende automatica-
mente al minimo, da questo momento in poi si
può fare la verifica del minimo;
-al valore corretto del minimo corrispondono
42-45 Vdc sulle prese di saldatura, o l'equiva-
lente a 2000-2200 giri del motore.
Tensione di saldatura minima TROPPO BAS-
SA

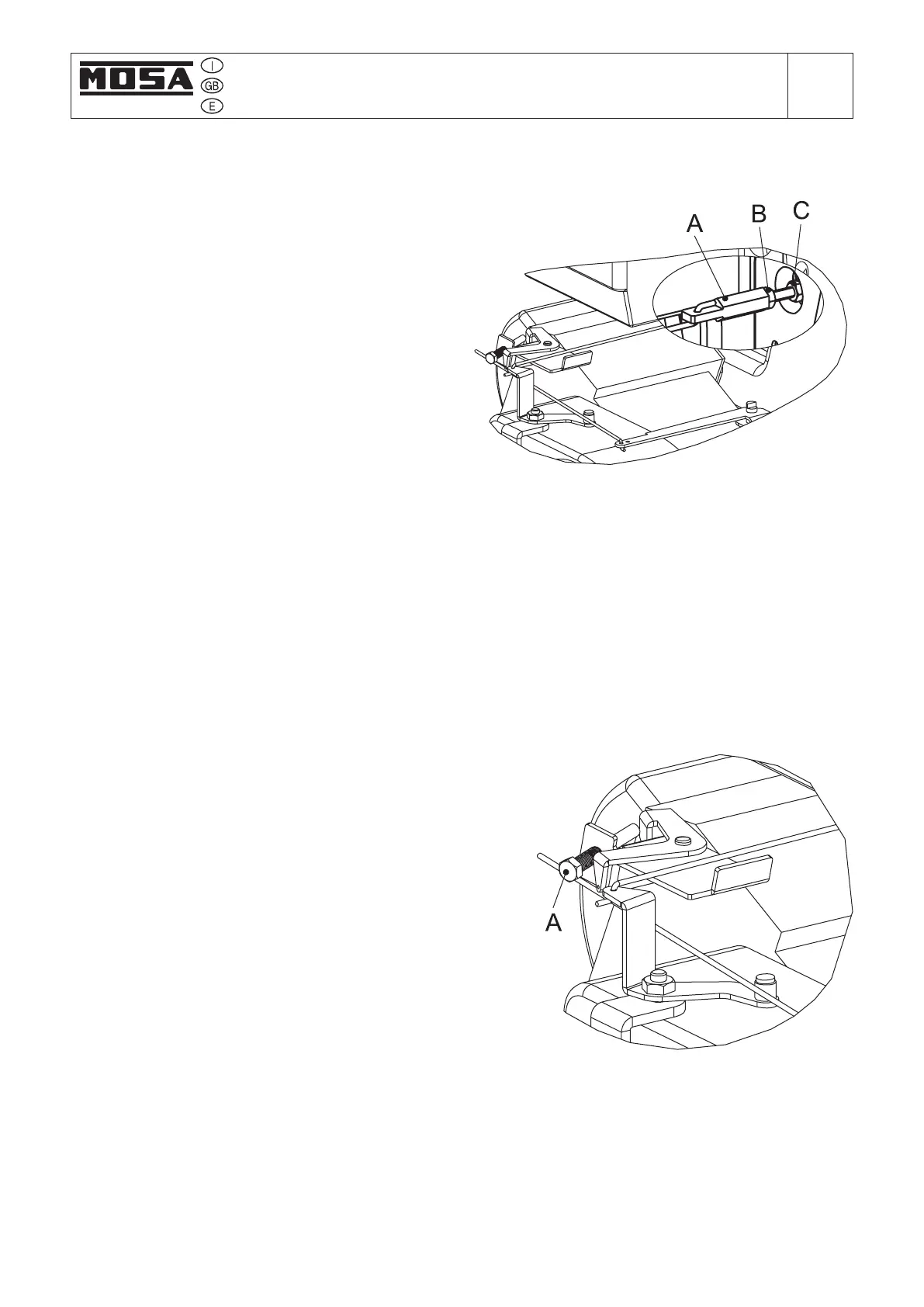

-Dalla Fig. 1 procedere come segue:
● macchina al minimo (motore freddo)
● tenere fermo il perno A (chiave del 8) e
svitare il dado B (chiave del 7)
● tenere sempre fermo il perno A e ruotare in
senso orario il dado C (chiave del 7) di 1-3
mm, più si allunga più si alza il minimo
● serrare il dado B sul perno A e verificare il
valore del minimo
Tensione di saldatura minima TROPPO
ALTA
-Dalla Fig. 1 procedere come segue:
● macchina al minimo (motore freddo)
● tenere fermo il perno A (chiave del 8) e
svitare il dado B di 1-3 mm (chiave del 7)
● tenere sempre fermo il perno A e ruotare in
senso antiorario il dado C (chiave del 7)
finchè il dado B vada contro il perno A
● serrare il dado B contro il perno A e verificare
che il valore del minimo sia corretto.
FIG. 1
FIG. 2
Taratura del massimo n. di giri
Per verificare che il massimo n. di giri del moto-
re sia corretto basta misurare la tensione a
vuoto (senza carico) di saldatura al massimo n.
di giri del motore dev'essere di 66-68V.
La regolazione viene fatta dalla vite (A) Fig. 2,
ruotando la vite in senso orario il minimo au-
menta, avvitandola in senso antiorario il massi-
mo diminuisce.
