Motor Saver 201 - Garantie

GARANTIE
Le vendeur garantit à l’acheteur que les produits ci-inclus seront exempts de défaut de matériau ou de fabrication ainsi que
de corrosion pour une période de cinq ans après la date d’envoi de son usine, dans la mesure où ces produits ont été instal-
lés, entretenus et utilisés conformément à toute norme applicable et recommandation du vendeur. La responsabilité du
vendeur sous la présente garantie est limitée au remplacement au cours de la période sus-mentionnée de tout produit ou
matériel défectueux provenant exclusivement de l’usine du vendeur, et le vendeur ne peut être tenu responsable
d’aucuns frais de main-d’œuvre effectuée hors de son usine sans qu’il en ait fait au préalable le consentement écrit. Le
vendeur ne peut être tenu responsable d’aucun dommage ni perte. La garantie décrite dans le présent paragraphe
REMPLACE TOUTE AUTRE GARANTIE IMPLICITE OU EXPLICITE Y COMPRIS, MAIS NON EXCLUSIVEMENT, TOUTE
GARANTIE IMPLICITE D’APTITUDE À LA COMMERCIALISATION OU À UN USAGE PARTICULIER.
0,150" (3,81)
2,163"
(54,94)
2,913"
(73,99)
4,030" (102,36)
5,250" (133,35)
4,500" (114,30)
0,375"
(9,53)
2,900"
(73,66)
SymCom, Inc.
RESTART
DELAY
(SECONDS)
70
2
MAN
150
220
300
C
IND. CONT. EQ
LISTED
784X
U
L
®
IND. CONT. EQ
LISTED
784X
U
L
®
GEN. PURPOSE RATING
10 A at 240 VAC
PILOT DUTY RATING
480 VA at 240 VAC
RUN
LIGHT
MODEL 102
P/N- MS102 - A
220
440
208
416
200
400
190
380
230
460
240
480
LINE VOLTAGE
ADJUST
(VAC)
L1
L2
L3
190-480 VAC, 3Ø, 50/60 HZ
Rapid City, SD
2.375
(60.331)
1.75
(44.545)
DESSUS
BAS
LINE VOLTAGE ADJUST
190/380
200/400
208/416 220/440
230/460
240/480
RUN LIGHT
(VAC)
3.15
(80.010)
0.5
(12.700)

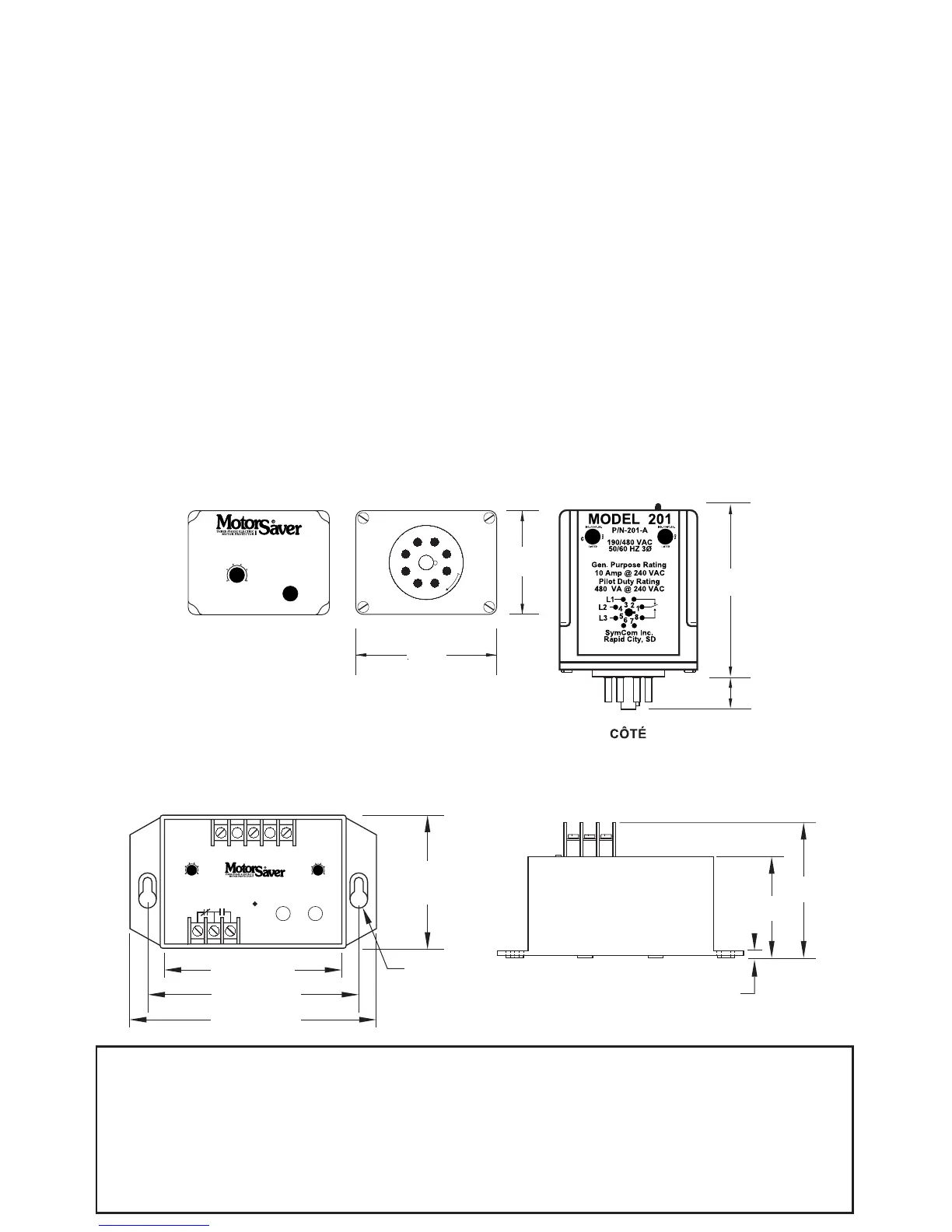

DIMENSIONS DES MODÈLES 102, 250, 350
DIMENSIONS DU MODÈLE 201
CÔTÉ
DEVANT
3.Si le MotorSaver semble toujours mal fonctionner, mesurer les trois tensions phase-phase. Calculer la
moyenne des tensions. Si la tension moyenne est de 10 % supérieure (protection contre les
surtensions standard sur le modèle 250 seulement) ou 10 % inférieure au point de réglage de la
tension, le MotorSaver fonctionne correctement et protège votre moteur des écarts d’alimentation
anormaux.
4.Si la moyenne des trois tensions est en deçà de ±10 %, calculer le déséquilibre de la tension à l’aide
de la méthode NEMA ci-dessous :
% de déséquilibre de la tension = = (écart maximal / moyenne des trois tensions) x 100
EXEMPLE: Déterminer le plus grand écart de la tension moyenne et le diviser par la tension moyenne
pour obtenir le déséquilibre NEMA.
L1 - L2 = 460 V c.a., L2 - L3 = 466 V c.a., L3 - L1 = 490 V c.a.
Moyenne = (460 + 466 + 490)/3 = 472
490 est le plus grand écart par rapport à la tension moyenne.
Écart maximal = 490 - 472 = 18
% de déséquilibre de la tension = (18/472) x 100 = 3,8 %
Si le pourcentage de déséquilibre de la tension est supérieur à 4,5 %, le MotorSaver fonctionne cor
rectement et protège votre moteur des écarts d’alimentation anormaux.
5.Si le pourcentage de déséquilibre est inférieur à 4,5 %, communiquer avec
SymCom au 1-800-843-8848 OU au 1-605-348-5580. Nous serons heureux de vous aider.
