FR
10
La logique de commande CC24 est un système de contrôle
modulaire pour les moteurs Motorisation Plus pour l’ouverture et
la fermeture électrique de portails battants, coulissants, barrières
et portes de garage.
La structure en menus de la logique de commande CC24 de plus,
simplie les paramétrages des temps de travail et des logiques
de fonctionnement. Toute autre utilisation impropre de la logique de
commande est interdite.
2 - INTRODUCTION AU PRODUIT
poids indiquées dans le tableau des spécications techniques.
Il est interdit d’utiliser les motoréducteurs pour des applications
di󰀨érentes de celles indiquées précédemment.
Les motoréducteurs SLIDER sont destinés aux installations
d’automatisation de portails coulissants alimentées en 24 Vdc et
230 Vac. Les motoréducteurs SLIDER sont conçus et construits
pour être montés sur des portails coulissants dans les limites de
2.1 - Description du produit
Code Description
SLD400LED Motoréducteur 24 Vdc avec ns de course mécaniques avec lumières automatiques, poids maximal du portail 400 Kg
SLD400 Motoréducteur 24 Vdc avec ns de course mécaniques, poids maximal du portail 400 Kg
SLD700LED Motoréducteur 24 Vdc avec ns de course mécaniques avec lumières automatiques, poids maximal du portail 700 Kg
SLD700 Motoréducteur 24 Vdc avec ns de course mécaniques, poids maximal du portail 700 Kg
CARACTÉRISTIQUES TECHNIQUES
MODÈLE SLD400LED SLD400 SLD700LED SLD700
Vitesse cm/s 21 21 25 25
Couple Nm 12 12 26 26
Cycle de travail % 50 50 80 80
Logique de command CC24FULL CC24FULL CC24FULL CC24FULL
Alimentation Vac (Vdc) 230 (24) 230 (24) 230 (24) 230 (24)
Absorption A 1,1 1,1 1,5 1,5
Puissance du moteur W 250 250 345 345
Condensateur µF - - - -
Protection thermique °C - - - -
Lumière integrée oui non oui non
Degré de protection IP 44 44 44 44
Dimensions (L-P-H) mm 330 - 210 - 300 330 - 210 - 300 330 - 210 - 300 330 - 210 - 300
Poids Kg 12 12 12,5 12,5
Temp. de fonction. °C -20+55 -20+55 -20+55 -20+55
Poid maximal vantail Kg 400 400 700 700
Niveau sonore dB(A) ≤ 70 ≤ 70 ≤ 70 ≤ 70

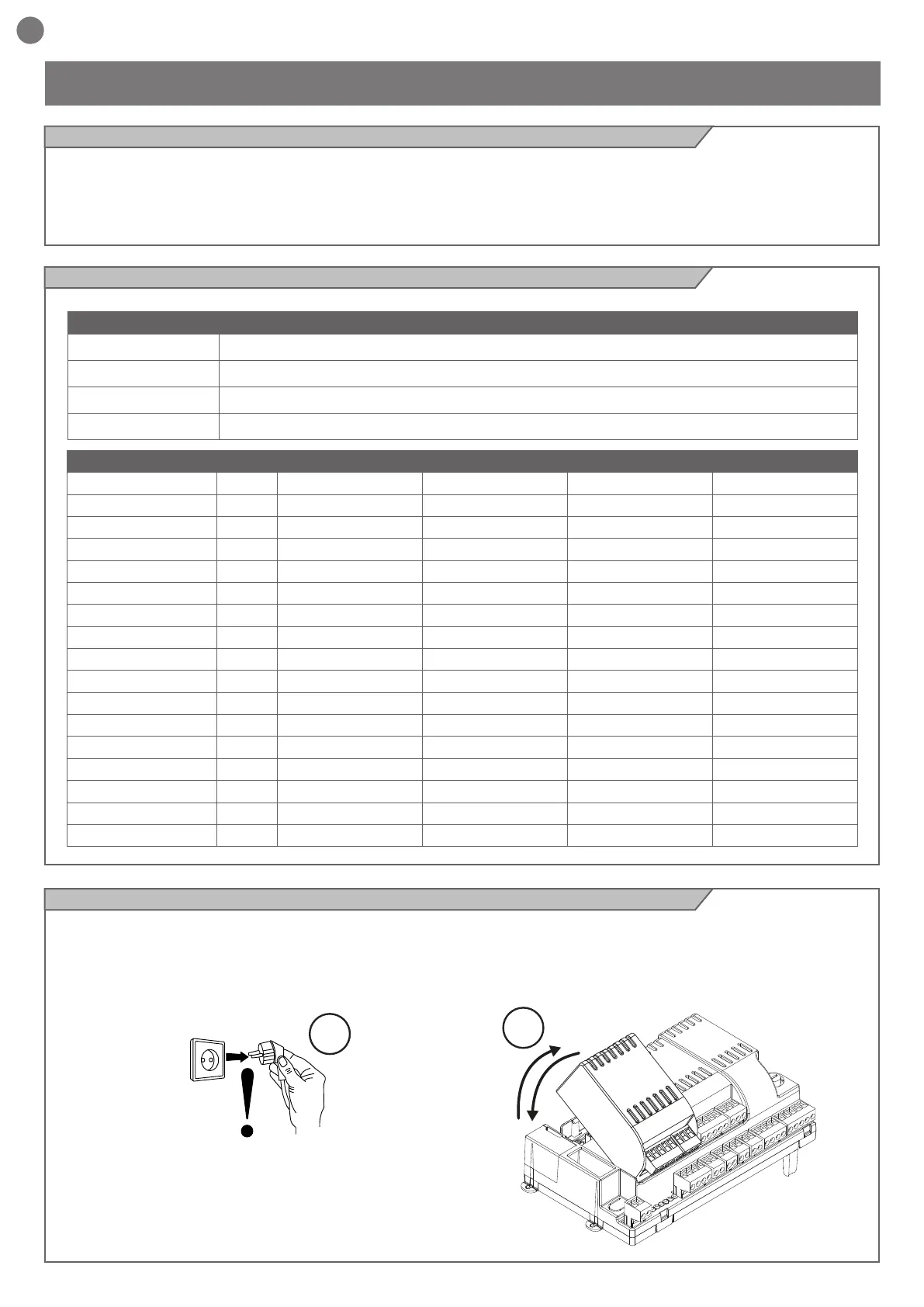

2.3 - Description de la logique de commande
ATTENTION:
le module de puissance doit
être connecté/déconnecté
impérativement avec la
logique de commande non
alimentée!
2.2 - Modèle et caractéristiques techniques
1
2
