FR
16

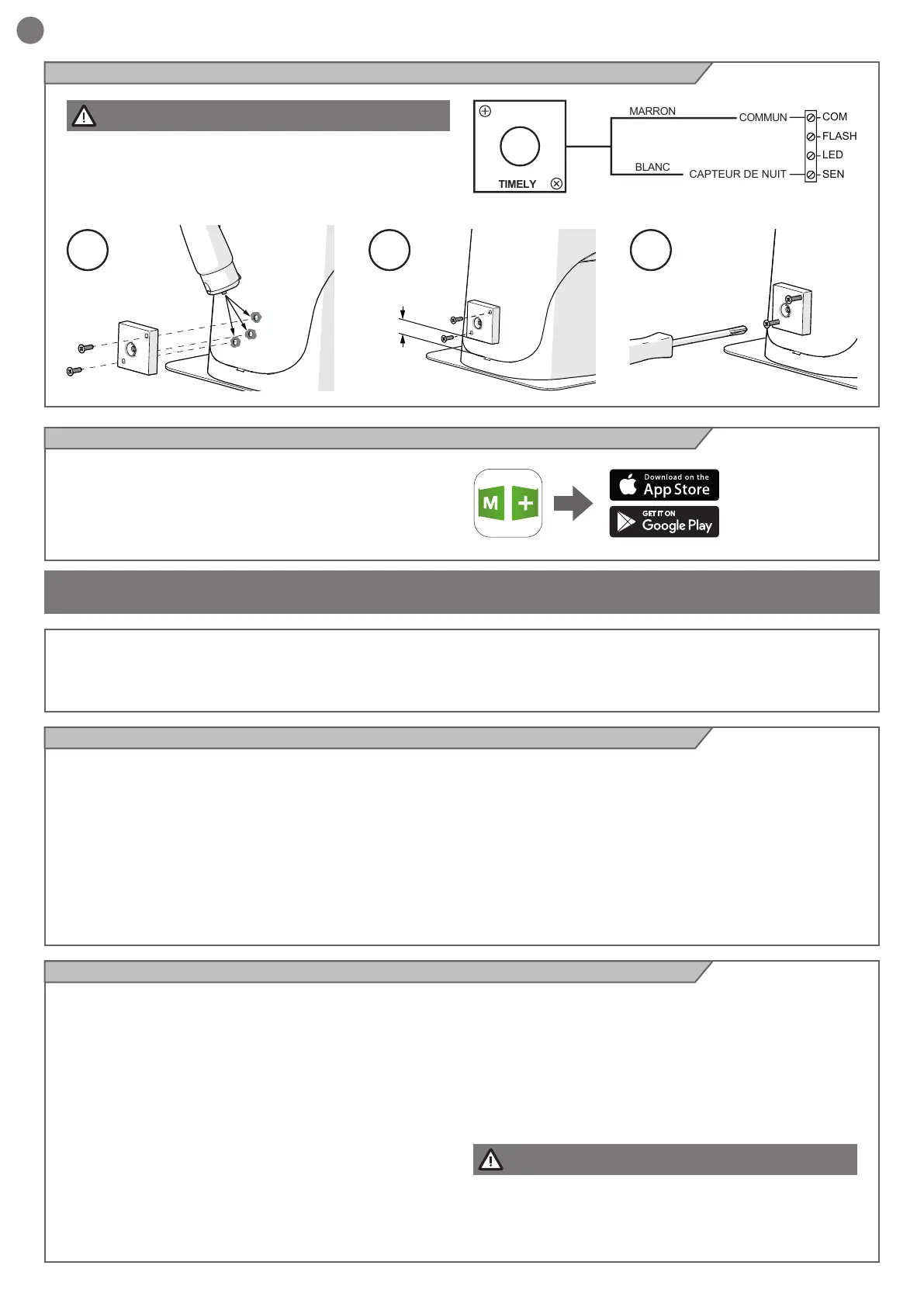

4.8 - Connexion du capteur pour éclairage automatique
Une fois l'installation de l'automatisation et les connexions des
périphériques terminées, insérez le module sans l dans l'unité de
contrôle sans alimentation et suivez les instructions de l'application
MOTORISATION+ qui peut être téléchargée depuis:
4.9 - Programmation d’automatisation, d’émetteurs et accessoires
Vous pouvez également positionner le capteur a côté du moteur,
opposé au côté lumière. Avant le vissage, protégez les trous avec
du caoutchouc silicone.
silicone
1
2 cm
2 3
COM
FLASH
LED
SEN
CAPTEUR DE NUIT
COMMUN
MARRON
BLANC
TIMELY
ATTENTION !
Placez à l’extérieur dans une zone éclairée
5 - RÉCEPTION ET MISE EN SERVICE DE L’AUTOMATION
La réception de l’installation doit être réalisée par un technicien
qualié qui doit e󰀨ectuer les essais prescrits par la norme de
référence en fonction des risques présents, et vérier le respect
qu’elle est conforme aux dispositions des normes, en particulier à
celles de la norme EN12453 qui précise les méthodes d’essai à
adopter pour les automatismes pour portes et portails.
Tous les composants de l’installation doivent être testés en
suivant les procédures indiquées dans les manuels d’instructions
respectifs.
Vérier que les indications fournies au Chapitre 1 Avertissements
pour la sécurité aient été respectées.
Vérier que le portail ou la porte puissent bouger librement une
fois l’automation débloquée, qu’ils soient en équilibre et qu’ils
restent donc immobiles lorsqu’ils sont laissés dans n’importe
quelle position.
Vérier que tous les dispositifs reliés fonctionnent correctement
(cellules photo-électriques, bords sensibles, boutons d’urgence,
autres) en e󰀨ectuant des essais d’ouverture, de fermeture
et d’arrêt du portail ou de la porte à l’aide des dispositifs de
commande reliés (transmetteurs, touches, sélecteurs).
Procéder à la mesure de la force d’impact conformément à la
norme EN12453 en réglant les fonctions de vitesse, force moteur
et ralentissement de la centrale si les mesures ne sont pas
satisfaisantes, jusqu’à obtention du réglage adapté.
5.1 - Réception
ATTENTION !
Si la réception de tous les dispositifs de l’installation (et non pas
d’une partie) est positive, on peut e󰀨ectuer la mise en service;
il faut rédiger et conserver pendant 10 ans le dossier technique
de l’installation qui devra contenir le schéma électrique, le dessin
ou la photo de l’installation, l’analyse des risques et les solutions
adoptées, la déclaration de conformité du fabricant de tous les
dispositifs raccordés, le guide technique de chaque dispositif et le
plan de maintenance de l’installation;
xer sur le portail ou la porte une plaquette mentionnant les
données de l’automatisme, le nom du responsable de la mise en
service, le numéro de fabrication et l’année de construction, ainsi
que la marque CE.
xer une plaquette indiquant les opérations nécessaires pour
débrayer manuellement l’installation;
rédiger et remettre à l’utilisateur nal la déclaration de conformité,
les instructions et les consignes d’utilisation destinées à l’utilisateur
nal, ainsi que le plan de maintenance de l’installation;
s’assurer que l’utilisateur a correctement compris le fonctionnement
automatique, manuel et d’urgence de l’automatisme;
informer aussi l’utilisateur nal par écrit sur les dangers et les
risques résiduels;
5.2 - Mise en service
Après la détection d’un obstacle, le portail ou la porte s’arrête
en phase d’ouverture et la fermeture automatique est exclue;
pour que le portail reprenne sa course, il faut presser le bouton
de commande ou utiliser l’émetteur.
