2.4 - Modèles et caractéristiques techniques de la logique de commande
CARACTÉRISTIQUES TECHNIQUES CC24FULL
Alimentation (L-N) 230 Vca (+10 % - 15 %) 50/60 Hz
Puissance nominale 210 W maximum
Sortie alimentation photocellules 24 Vcc (non régulée) maximum 250 mA
Sortie clignotant 24 Vcc (non régulée) 25 W
Sortie éclairage automatique 24 Vcc (non régulée) 15 W
Sortie serrure électrique 12 Vca 15 VA maximum
Alimentation protégée contre les courts-circuits à l’intérieur de la logique
de commande, sur les moteurs et sur les accessoires raccordés.
Détection des obstacles par capteur de courant.
Dispositif anti-écrasement.
Apprentissage automatique des temps de fonctionnement.
Ralentissements programmables en ouverture et en fermeture.
Désactivation des entrées de sécurité par logiciel.
Tableau électrique avec logique de commande à microprocesseur.
Code Description
CC24
Module logique associable à 1 ou 2 modules de puissance pour le contrôle d’1 ou 2 moteurs 24V, pour
portails battants et coulissants.

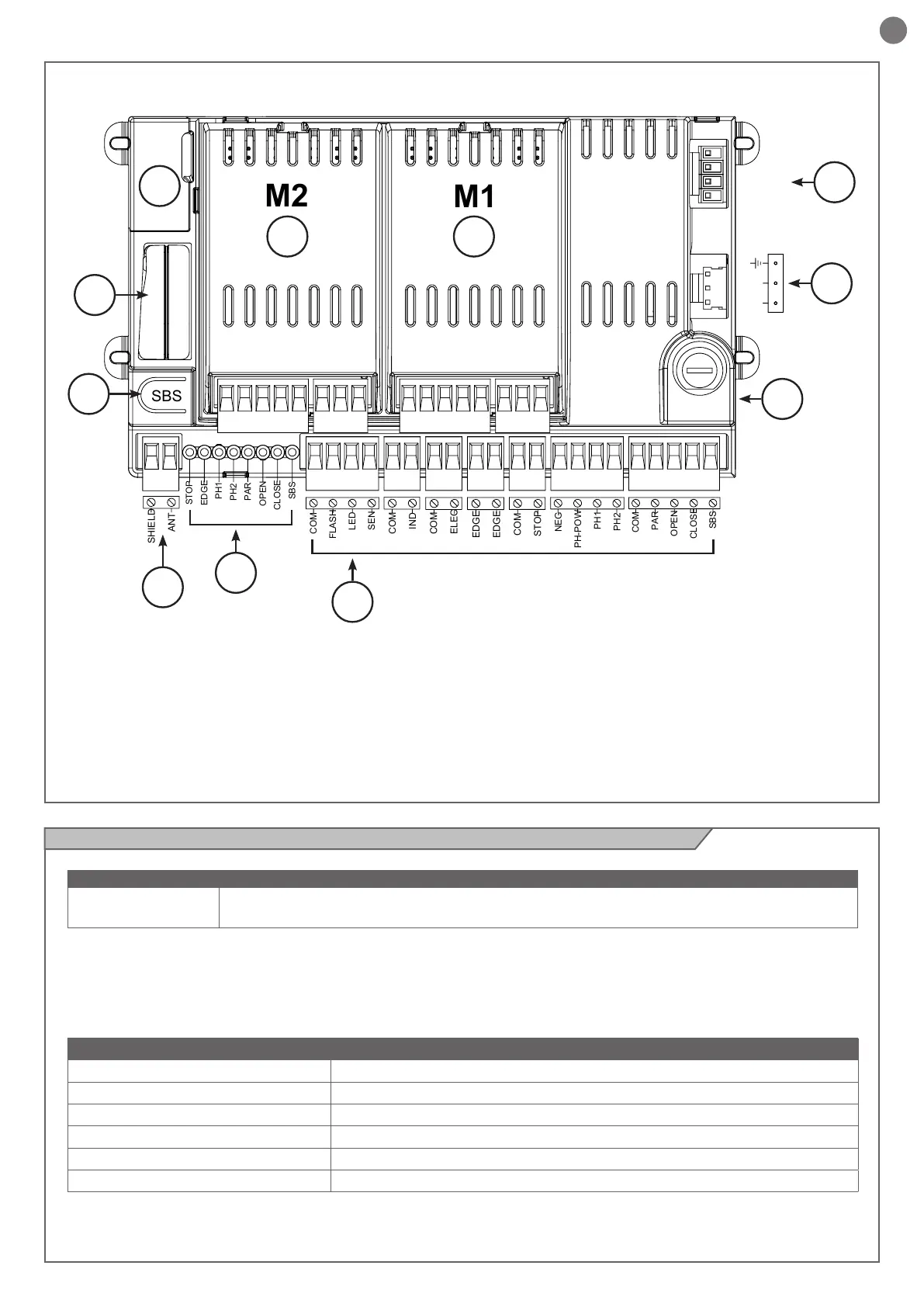

1. Branchement alimentation logique de commande 24 Vca
2. Siège module de puissance M1
3. Siège module de puissance M2
4. Connecteur programmateur / SMART
5. Logement récepteur EM4X
6. Touche de commande PAS À PAS incorporée fait le cycle
(OPEN-STOP-CLOSE-STOP)
7. Branchements antenne extérieure
8. LED indication état des entrées
9. Bornier branchement accessoires/entrées
10. Fusibles de protection 2,5AT
11. Branchement batteries
SBS
M1
M2
COM
PAR
OPEN
CLOSE
SBS
NEG
PH-POW
PH1
PH2
COM
FLASH
LED
SEN
SHIELD
ANT
COM
STOP
EDGE
EDGE
COM
ELEC
COM
IND
STOP
EDGE
PH1
PH2
PAR
OPEN
CLOSE
SBS
23
4
6
5
7
8
9
10
11
1
BATTERIES
(ACCESSOIRE)
SOURCE DE
COURANT
