Motorisation+ SLIDER SLD400LED - Page 15

FR
15
COM
PAR
OPEN CLOSE
SBS
NEG PH-POW
PH1 PH2
COM
STOP
EDGE EDGE
COM ELEC
COM
IND
PHOTOTEST
LUMIÈRE
ARRÊTEZ
OUVERT
PHOTOCELLULE 1
PHOTOCELLULE 2
PROCHE
PARTIEL
PAS À PAS
+ COMMUN
+ COMMUN
BORD DE
SÉCURITÉ
VERROUILLAGE
ÉLECTRIQUE
NÉGATIF
PH2
RX
PH1
RX
2
1
PH2
TX
2
1
PH1
TX

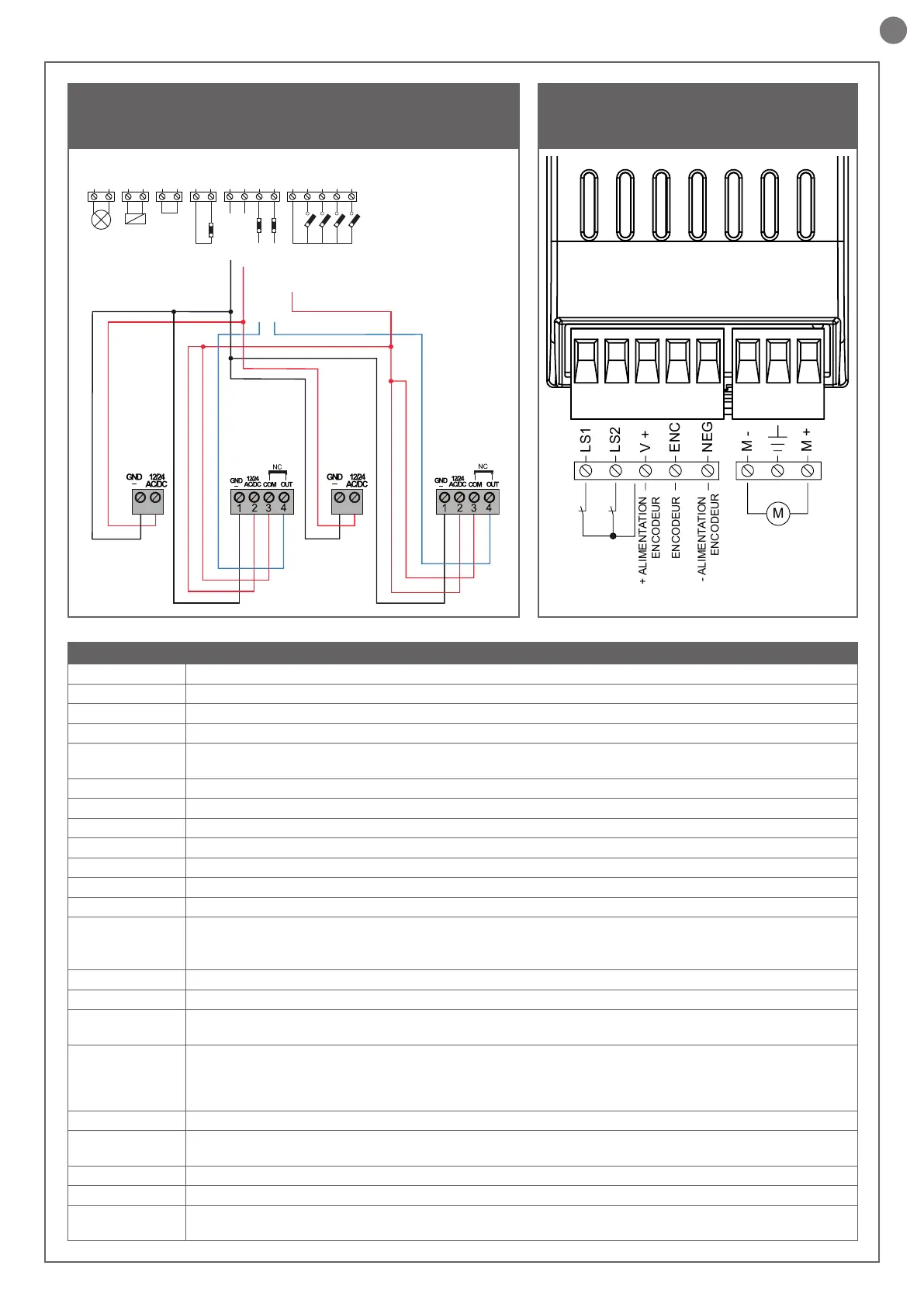

BRANCHEMENTS ÉLECTRIQUES
POUR 2 PHOTOCELLULES
MODULE DE PUISSANCE
M1 - M2
LS1
LS2
V +
ENC NEG
M -
M +
M
+ ALIMENTATION
ENCODEUR
- ALIMENTATION
ENCODEUR
ENCODEUR
BRANCHEMENTS ÉLECTRIQUES CC24
SHIELD Antenne - conducteur extérieur -
ANT Antenne - signal -
COM Commun pour entrées / sorties FLASH, LED, SEN
FLASH Sortie clignotant 24 Vcc (non régulée) maximum 25 W
LED
Sortie éclairage automatique24 Vcc (non régulée) maximum 15 w (4e canal radio en sélectionnant DEPART LAM-
PE COURTOISIE = 2, ALLUMAGE LAMPE COURTOISIE = 0)
SEN Entrée capteur lumière ambiante
COM Commun pour sortie IND
IND Sortie voyant portail ouvert, 24 Vcc (non régulée) 4 W maximum
COM Commun pour sortie ELEC
ELEC Sortie serrure électrique 12 Vca, 15 VA maximum
EDGE/EDGE Entrée bord sensible, contact NF ou résistif 8k2
COM Commun pour sortie STOP
STOP
ARRÊT de sécurité CONTACT NF entre STOP et COM. Cette entrée est considérée comme une sécurité;
le contact peut être désactivé à tout moment et arrêter immédiatement l’automatisme en bloquant toutes les
fonctions, y compris la fermeture automatique.
NEG Sortie négatif alimentation photocellules
PH-POW Sortie positif alimentation photocellules, 24 Vcc (non régulée) maximum 250 mA
PH1
Photocellules (fermeture) contact NF entre PH1 et COM. La photocellule intervient à tout moment durant la ferme-
ture de l’automatisme pour bloquer immédiatement le mouvement et inverser le sens de marche.
PH2
Photocellules (ouverture) contact NF entre PH2 et COM. La photocellule intervient à tout moment durant
l’ouverture et la fermeture de l’automatisme pour bloquer immédiatement le mouvement ; lorsque le contact sera
rétabli l’automatisme poursuivra l’ouverture ou la fermeture selon le mouvement e󰀨ectué avant le blocage (voir
paramètre « PHOTO2 »).
COM Commun pour sortie PAR, OPEN, CLOSE, SBS
PAR
Commande PARTIELLE contact NO entre PAR et COM Commande d'ouverture partielle de l'ouvrant en fonction
de la sélection logicielle
OPEN Commande d'OUVERTURE contact NO entre OPEN et COM Contact pour la fonction d'ouverture
CLOSE Commande de FERMETURE contact NO entre CLOSE et COM Contact pour la fonction de fermeture
SBS
Commande pas à pas contact NO entre SBS et COM Commande Ouverture/Arrêt/Fermeture/Arrêt ou en fonction de
la sélection logicielle
