PT
31
2.4 - Modelos e características técnicas da unidade de controle
CARACTERÍSTICAS TÉCNICAS CC24FULL
Alimentação (L-N) 230Vac (+10% - 15%) 50/60 Hz
Potência nominal 210W máximo
Saída de alimentação das fotocélulas 24Vdc (não regulado) máximo 250mA
Saída da luz de sinalização intermitente 24Vdc (não regulado) 25W
Saída da luz de cortesia 24Vdc (não regulado) 15W
Saída da fechadura elétrica 12Vac 15VA máximo
• Alimentação protegida contra os curto-circuitos dentro da
unidade, nos motores e nos acessórios ligados.
• Deteção dos obstáculos através de sensor de corrente.
• Dispositivo anti-esmagamento.
• Autoaprendizagem dos tempos de trabalho.
• Abrandamentos programáveis na abertura e fecho.
• Desativação das entradas de segurança através do software.
• Quadro elétrico com lógica de microprocessador.
Código Descrição
CC24
Módulo lógico para utilizar com 1 ou 2 módulos de potência para o controlo de 1 ou 2 motores 24V, para
portões de batente, de correr

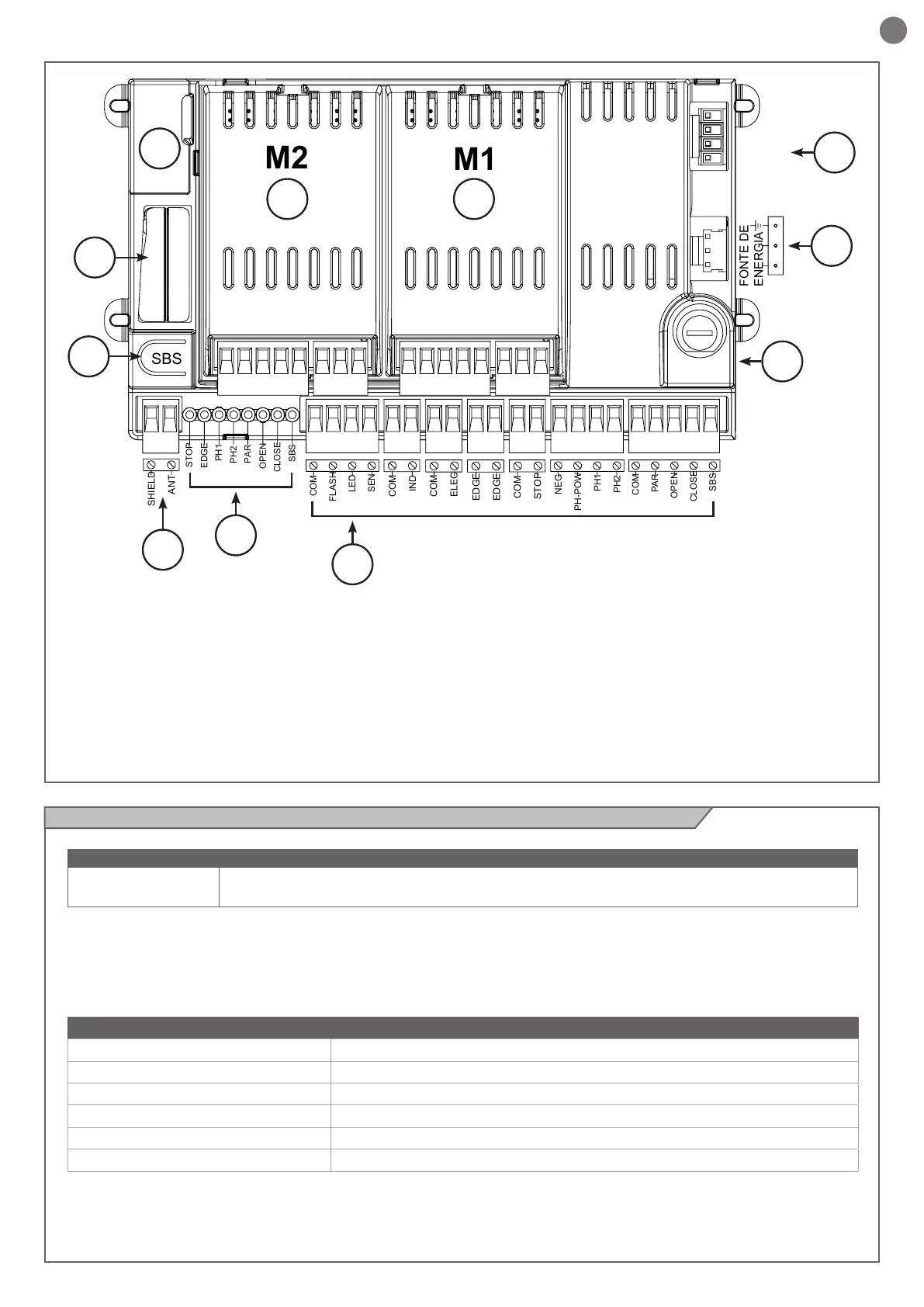

1. Ligação da alimentação da unidade 24 Vac
2. Sede do módulo de potência M1
3. Sede do módulo de potência M2
4. Conector do programador / SMART
5. Alojamento do recetor EM4X
6. Botão integrado de comando PASSO a PASSO
(OPEN-STOP-CLOSE-STOP)
7. Ligações da antena externa
8. Luz de sinalização do estado das entradas
9. Placa de terminais de ligação dos acessórios/entradas
10. Fusível de proteção 2,5AT
11. Ligação das baterias
SBS
M1
M2
COM
PAR
OPEN
CLOSE
SBS
NEG
PH1
PH2
COM
FLASH
LED
SEN
SHIELD
ANT
COM
STOP
EDGE
EDGE
COM
ELEC
COM
IND
STOP
EDGE
PH1
PH2
PAR
OPEN
CLOSE
SBS
FONTE DE
ENERGIA
23
4
6
5
7
8
9
10
11
1
BATERIAS
(ACESSÓRIO)
